SmartArt图形用来表明对象之间的从属关系、层次关系等，在实际工作中经常用到。

SmartArt图形共分为7种类别：列表、流程、循环、层次结构、关系、矩阵和棱锥图。用户可以根据自己的需要创建不同的图形。

下面以制作一个报社组织层次结构的图形为例，详细介绍SmartArt图形的创建方法。

1.创建SmartArt图形

新建一个Word文档，选择“插入”选项卡，单击“插图”组中的SmartArt按钮，弹出“选择SmartArt图形”对话框。选择“层次结构”选项区中的“水平层次结构”选项，单击“确定”按钮，如图3-33所示。在文本框或左侧的提示窗口中输入层级项的文本内容即可，如图3-34所示。

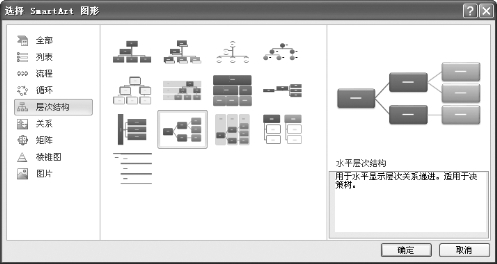

图3-33　选择SmartArt图形

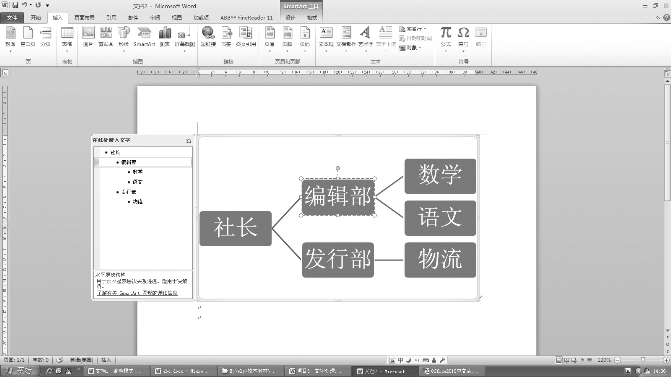

图3-34　水平层次结构图(www.daowen.com)

2.更改布局

创建的SmartArt图形都是默认的布局结构，在编辑和使用过程中可以方便地进行修改和调整，如添加形状、项目的升降级、更改布局样式等。

（1）添加形状

若需要在“发行部”项目后添加一个形状，则选中“发行部”项目，在“SmartArt工具”的“设计”选项卡下单击“创建图形”组中的“添加形状”按钮，在弹出的下拉菜单中选择“在后面添加形状”选项。此时，即可看到在“发行部”项目后添加了一个同级空白项，可在文本框中输入文字，如“财务处”。

（2）为项目降级

若需要调整项目级别，则在提示框中右键单击该项目，在弹出的快捷菜单中选择“降级”选项。此时，层级变化将会立刻在SmartArt图形中显示出来。

（3）更改布局

若要更改整个图形的布局，则选中该SmartArt图形，在“设计”选项卡下单击“布局”组中的下拉按钮，在弹出的下拉面板中选择新的布局样式。选择新样式后返回文档，即可看到原SmartArt图形布局样式已经完全改变。
