旋轮线:性质与绘制方法

时间:2023-11-18 理论教育 版权反馈
【摘要】:物理上,一个圆沿一直线缓慢地滚动,则圆上一固定点所经过的轨迹称为直线上的旋轮线,简称旋轮线,又称摆线(见图7)。17世纪时,人们就发现旋轮线具有如下性质:旋轮线一拱的长度等于旋转圆直径的4倍。旋轮线一拱在弧线下的面积是旋转圆面积的3倍。旋轮线的等时性:当物体从一个摆线形状的容器的不同点放开时,它们会同时到达底部。我们利用Mathematica程序绘制旋轮线。

旋轮线:性质与绘制方法

沿着直线前进的自行车,车轮上的打气嘴,它的轨迹运动轨迹是怎样的曲线(见图6)?这就是一个旋轮线的生活实例。

图6

一个圆在一条定直线上滚动时,圆周上一个定点的轨迹是怎样的?

物理上,一个圆沿一直线缓慢地滚动,则圆上一固定点所经过的轨迹称为直线上的旋轮线,简称旋轮线(cycloid),又称摆线(见图7)。

图7

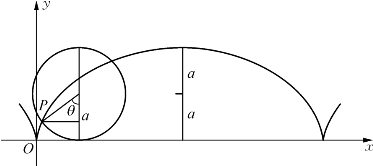

数学的角度,考虑半径为a的圆,定点的初始位置为坐标原点O,定直线为x轴。当圆滚动角θ以后,圆上定点从点O的位置到达点P位置(见图8),切点在圆上经过的距离与在直线上经过的距离相等,均为aθ。从而,P的横坐标为aθ-a sinθ,纵坐标为a-a cosθ。

图8

因此,此旋轮线的参数方程

其中a为圆的半径,θ是圆的半径所经过的角度(滚动角)。

当圆滚动一周,即θ从0变到2π时,动圆上定点P描画出旋轮线的第一拱;再向前滚动一周,动圆上定点描画出第二拱;继续滚动,可得第三拱、第四拱……所有这些拱的形状都是完全相同的,每一拱的拱高为2a(即为圆的直径),拱宽为2πa(即圆的周长)。

伽利略(Galileo Galilei,1564—1642)是最早注意到摆线的科学家之一,他在1599年曾经尝试以操作的方法,来计算摆线的一拱与其底线间的面积。他将轮子在一直线上滚动,实地描绘出摆线的一拱,然后利用相同的材料做成摆线的一拱以及滚动圆,在天平上称的结果发现摆线的一拱与3个滚动圆盘大致平衡,所以,摆线一拱的面积大约是滚动圆面积的3倍。不过,伽利略却觉得比值应该是无理数,所以,他猜测摆线一拱的面积是滚动圆面积的π倍。

摆线一拱的面积,是罗贝瓦尔(Gilles Persone de Roberval,1602—1675)在1634年最先求得的。他在1638年还找到摆线之切线的作法。约在同一时期,笛卡尔(RenéDescartes,1596—1650)与费马(Pierre de Fermat,1601—1655)也找到切线的作法。另外,罗贝瓦尔也讨论过摆线的一拱绕其底线旋转所得旋转体的体积。

就在罗贝瓦尔研究摆线有所成就的时候,伽利略的一位学生托里拆利(Evangelista Torricelli,1606—1647)也对摆线大感兴趣。1643年,托里拆利发表了一篇名为“De Parabole”的作品,其中附带提到摆线的求积法与切线的作法,却没有提到罗贝瓦尔在他之前已经得出这两个结果。由于这个缘故,罗贝瓦尔曾在1646年写信谴责托里拆利窃取他人的研究成果。对于这件事,后世数学史家认为托里拆利是被冤枉了,因为罗贝瓦尔的成果直到1693年才发表。

1658年,曾经在4年前就放弃数学转攻神学的天才数学家帕斯卡(Blaise Pascal,1623—1662)发生一件趣事。有天晚上,帕斯卡因牙痛而睡不着觉,为了想忘掉疼痛,就专心思考摆线的性质,想着想着,牙齿竟然不痛了,帕斯卡认为这是上帝在给他提示,表示他研究数学并没有惹上帝不高兴。于是,他全心投入来探讨摆线的性质,数天后他就获得一些与摆线有关的面积、体积与重心等方面的结果。他将研究所得写成问题向当代数学家提出挑战,并且设置两个奖,还请罗贝瓦尔担任其中的一位评审人。也许因为没能公告给多数人知道,或是因为时间太紧迫了,这次悬赏行动只收到拉路维尔(Antoine de Lalouvire,1600—1664)与沃利斯(John Wallis,1616—1703)的响应,而且所送的解答中还有一些计算上的错误。所以,帕斯卡没有颁奖,只是将他自己的研究成果写成“Histoire de la Roulette”(摆线的历史)一文予以发表(当时的法国人将摆线称为“roulette”)。结果与赛的两人因为没有被颁奖而不高兴,而意大利的数学家们则为帕斯卡在《摆线的历史》一文中没有提到托里拆利而不痛快。

就在沃利斯参加帕斯卡的挑战的同时,另一位英国人雷恩(Christopher Wren,1632—1723)将他所得的摆线弧长的求法寄给帕斯卡,这是帕斯卡不曾得到的结果。雷恩后来转行去研究物理与建筑,1666年伦敦大火后,雷恩因为设计伦敦的圣保罗教堂而闻名于世。

17世纪是人们对数力学和数学运动学爱好的年代,在这一时期伴随着许多发现,也出现了众多有关发现权的争议、剽窃的指责,以及抹煞他人工作的现象。古希腊时代的特洛伊战争是以争夺世上最漂亮的女人海伦(Helen)为起因,导致以阿伽门农(Agamemnon)及阿喀琉斯(Achilles)为首的希腊军进攻以帕里斯及赫克托尔为首的特洛伊城带来的10年攻城战。摆线的研究成果曾经引起许多科学家的竞争与争吵,有人甚至把它比喻成特洛伊战争中的海伦,被贴上了引发争议的“金苹果”和“几何的海伦”(the Helen of geometry)的标签。

17世纪时,人们就发现旋轮线具有如下性质:

(1)旋轮线一拱的长度等于旋转圆直径的4倍。尤为令人感兴趣的是,它的长度是一个不依赖于π的有理数。

(2)旋轮线一拱在弧线下的面积是旋转圆面积的3倍。

(3)旋轮线的等时性:当物体从一个摆线形状的容器的不同点放开时,它们会同时到达底部(不考虑摩擦力)。

下面我们用简单的方法证明以上性质。

证:(www.daowen.com)

(1)设动圆半径为a,由上面的式(1)可知

d x=a(1-cosθ)dθ,d y=a sinθdθ,

则弧长s的微分

从而,当圆滚动一周,即θ从0变到2π时,旋轮线一拱的长度

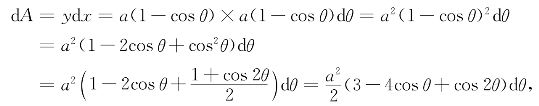

(2)面积A的微分

从而,旋轮线一拱的面积

(3)设物体初始位置的纵坐标为y0,对应的角度参数为θ0,设物体在点(x,y)经过一小段路程d s所对应的时间为d t,由前面的计算可知

d s=2a sin(θ/2)dθ。

由物理学中的机械能守恒定律可知,物体达到点(x,y)的速率v

满足

即

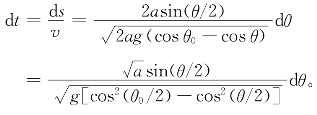

其中g为重力加速度。因此

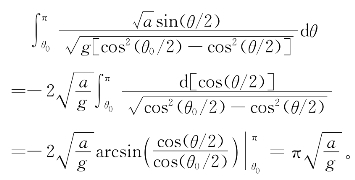

注意到物体到达底部所对应的角度参数为π,从而到达底部所需的时间即为

由此可见,此时间与物体的初始位置y0或θ0无关。

我们利用Mathematica程序绘制旋轮线。这里a是圆的半径,b是固定点离圆心的距离,t是旋转的角度。

a=2;b=1;

ParametricPlot[{a t-b Sin[t],a-b Cos[t]},{t,0,6 Pi},PlotStyle→Red]
