“一个邮递员每次送信,从邮局出发,必须至少一次地走过他负责投递的范围的每一条街道,待完成任务后仍回到邮局.问他如何选择一条投递路线,使他所走的路程最短?”这个问题是由我国管梅谷同志在1962年首先提出的,因此称为中国邮路问题.
若邮递员管辖的街道图视为无向图G=(V,E),任e=〔vi,vj〕∈E,W(e)=W(vi,vj)=wij为街道e的长度,则中国邮路问题也就是:
在图G中寻找一条闭链Q*,使这条闭链Q*的总长度最短,即
若图G为欧拉图,则我们求G的欧拉环游,它即为最佳投递线路Q*.
但是,在一般情况下,图G不是欧拉图,它具有偶数个奇阶顶点.此时任一条包含G全部边的闭链必然有一部分边要重复出现,也即邮递员要完成投递任务,必然有部分街道要重复走.邮递员在他的管辖区内走的路程的长短,就取决于重复走的街道的长短.
设Q为一条包含G的全部边的闭链,其中部分边重复出现,我们作相应的图GQ:
若边e=〔u,v〕在Q中出现k+1次,则我们就在图G中添加k条〔u,v〕边e1,e2,…,ek(称为添加边),且令每条添加边的权和原来边的权相等.于是,GQ没有奇阶顶点,GQ成为欧拉图,Q就是GQ中的欧拉环游.
例如,在图6-46中取
其中e10,e9,e8各重复一次.
我们即得相应的图GQ,如图6-47所示.
图6-46
图6-47
若Q1及Q2为两条投递线路,则W(Q1)与W(Q2)之差就等于各相应添加边权和的差.从而,要找最短邮递线路Q*,就只要找出一组添加边的集合F,使它具有下面两个性质:
(1)把它添加到图G上后,得到的新图GQ没有奇阶顶点.
(2)添加边的权和最小.
我们把具有性质(1)的一组添加边F称为一个可行解;具有性质(2)的可行解称为最优解.如前面介绍过的各种迭代算法一样,我们先寻找初始可行解,然后按最优性判别准则检查这个可行解是不是最优解,不是,就把这个可行解调整成另一个更好些的可行解,再检查新的可行解是否为最优解,直至找到最优解为止.
下面给出最优解的判别准则.

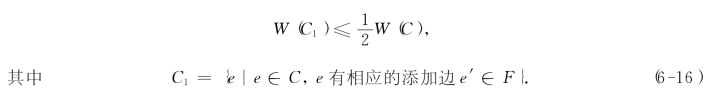

定理6-6 若添加边集合F为一个可行解,则F为最优解的充分必要条件为
(1)F中无平行边.
(2)若C为G的任一回路,则该回路的具有添加边的边集C1的总长度
下面我们结合例题来进一步讲解中国邮路问题的算法步骤.
例6-26 求图6-48所示投递街道图的最短投递线路.
解 (1)寻求初始可行解.设无向图G的奇阶顶点为2q个,将这2q个奇阶顶点随意分成q对.因为G是连通图,故每一对奇阶顶点之间必有一条初等链,我们把q条初等链中的边作为添加边添加到G中而得图GQ.这组添加边就是一个可行解.
如图6-48所示,有8个奇阶顶点:v2,v3,v5,v7,v8,v10,v11和v12.将它们分成4对:v3与v10,v2与v5,v11与v8,v12与v7.
在图6-49中,对这4对奇阶顶点分别取链为v3v2v1v10,v2v3v4v5,v11v8和v12v7,把这4条链的全部边作为添加边集合F而得到一个可行解,相应的GQ如图6-49所示.此时
图6-48
(www.daowen.com)
图6-49
(2)调整可行解.
①检查可行解F是否符合定理6-6条件(1).若某两个顶点u与v间有F中两条或两条以上平行边,则从F及GQ中删去偶数条u与v间的添加边,图GQ显然仍无奇阶顶点,故剩下的添加边集合F还是一个可行解,但W(F)却下降了.
如在图6-49中,顶点v2与v3间有两条添加边,故可删去它们而得图6-50.此时
②判别可行解F是否为最优解.
对G的任一回路C,检查定理6-6条件(2)是否成立.
可知,如果G中某个回路C中边集C1在F中有相应的添加边,那么我们若作一次调整,在F中删去C1的边所相应的添加边,换成C-C1的边所相应的添加边,这时图GQ仍无奇阶顶点,F仍为可行解.故若对某个回路C,有W(C1)>W(C),我们如上所说作一次调整,那么W(F)就必然下降了.
若对G的任一回路,定理6-6条件(2)都成立,则F即为最优解.我们对GQ求欧拉环游,即得最短投递线路.
如在图6-50中,G的回路v1v2v3v12v7v8v11v10v1的权为20,而相应添加边的权为11,大于回路权的一半.因此,作一次调整而得图6-51,此时,W(F)=14.
图6-50
图6-51
在图6-51中,G的回路v3v4v5v12v3的权为10,而相应添加边的权为7,大于回路权的一半,作一次调整而得图6-52,此时,W(F)=10.
对图6-52,定理6-6的条件(2)对G的任一回路都成立,可知F为最优解.求图6-52的欧拉环游,最短投递路线如图6-53虚线边所示,其长度为52.
图6-52
图6-53
我们将求最短投递线路的奇偶点图上作业法归纳如下:
①把G的2q个奇阶顶点分成q对,每对顶点间取一条初等链,该q条初等链中边的全体取为初始可行解F.
②F中是否有平行边?
若是,则删除偶数条平行边,转步骤③.
若否,则转步骤③.
③对任一回路C和式(6-16)所给C1,W(C1)≤是否成立?
若是,则F即为最优解.在GQ中运用欧拉环游算法求得欧拉环游Q,即为最短投递线路.
若否,则将C1在F中相应的添加边换成C2=C-C1相应的添加边,转步骤③.
奇偶点图上作业法在实际运用中已作出了许多贡献.它不仅可以提高邮递员的工作效率,而且对于街道清扫路线、纺织工看车路线、仓库员巡视货物路线等类似问题的研究,都有实际意义.
但奇偶点图上作业法还不够理想,用起来不够方便,主要困难在于步骤③,需要对G中每个回路作检查,而这不是很容易的.像图6-48这样十分简单的图,却也有22个回路.那么比图6-48稍为复杂一点的图,回路可以多到几百个,检查起来就不胜其烦了.同时,该方法在调整过程中,某一个回路调整合格后,还可能会影响本来已合格的回路,使其成为不合格的,这样更增加了计算量.埃德蒙(Edmods)和约翰逊(Johnson)于1973年提出一种比较有效的方法,有兴趣的读者可参考Math Programming,5(1973),88-124.
