Maple理论力学.Ⅱ-例题编程与解析求解

例17-1 如图17-13所示,在螺旋压榨机的手柄AB上作用一在水平面内的力偶(FF′),其力偶矩等于M=2Fl,螺杆的螺距为h,求机构平衡时加在被压榨物体上的力。

已知:M=2Flh

求:FN

解:建模

手柄、螺杆和压板组成的平衡系统受主动力:(FF′),FN

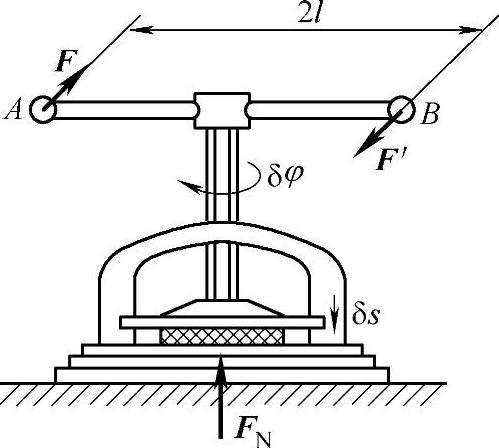

图17-13 例17-1图

用虚位移原理求解。

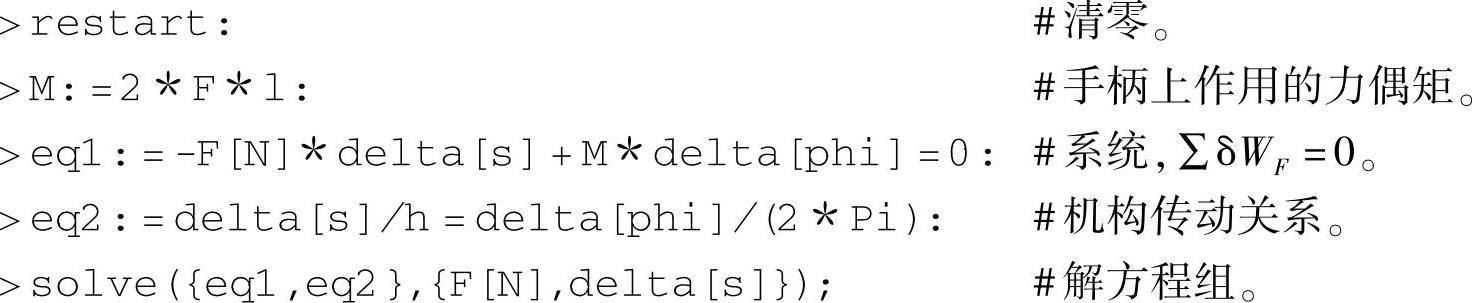

Maple程序



例17-2 图17-14a所示结构中,各杆自重不计,在G点作用一铅垂向上的力F,AC=CE=CD=CB=DG=GE=l。如果在GC两点之间连接一根弹簧,弹簧刚度系数为k,如图17-14b所示,且在图示瞬时,弹簧已有伸长量δ0。在有、无弹簧两种情况下,求支座B的水平约束力。

已知:Fθkδ0

求:(1)k=0时,FBx;(2)k≠0时,FBx

解:建模

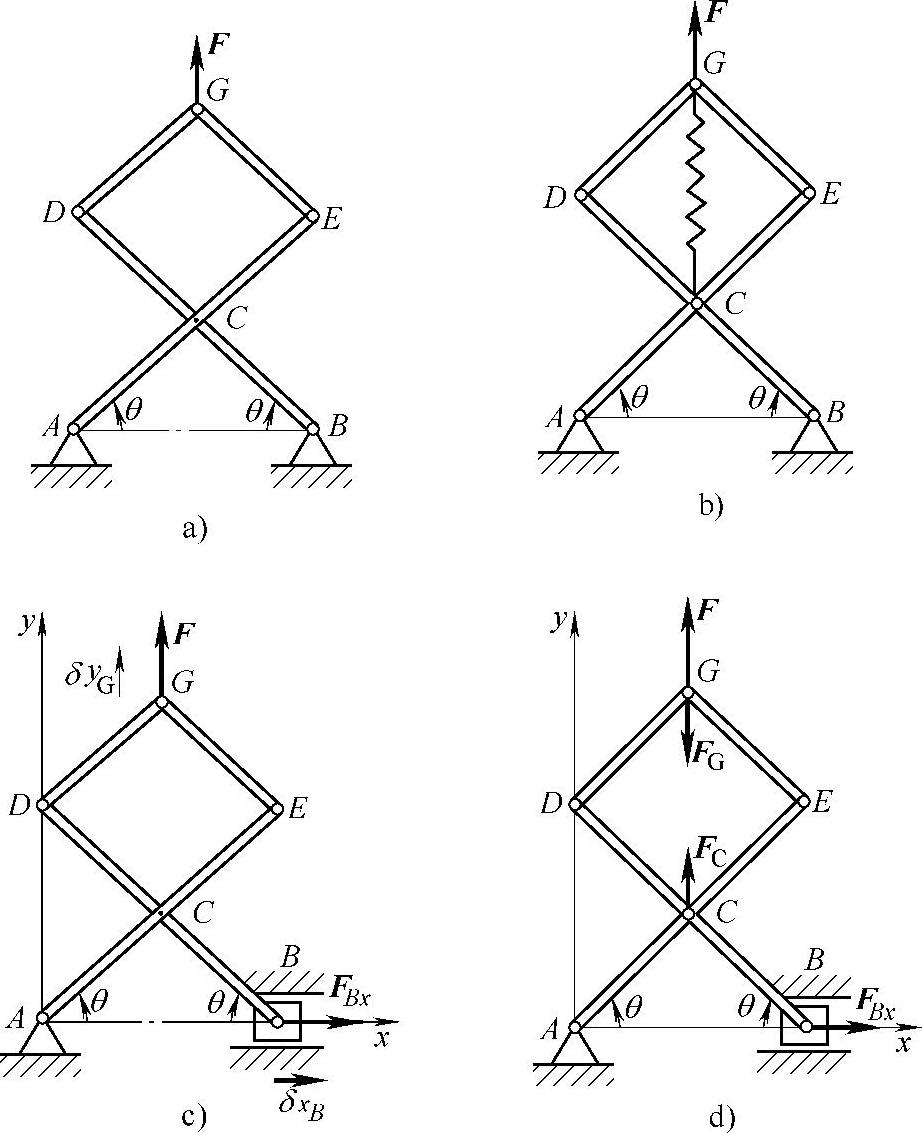

图17-14 例17-2图

B处水平约束解除,以力FBx代替,把此力当做主动力,则结构变成图17-14c所示的机构。用虚位移原理求解。

(1)机构平衡系统受主动力:FFBx

(2)机构平衡系统受主动力:FFBxFCFG(图17-14d)。

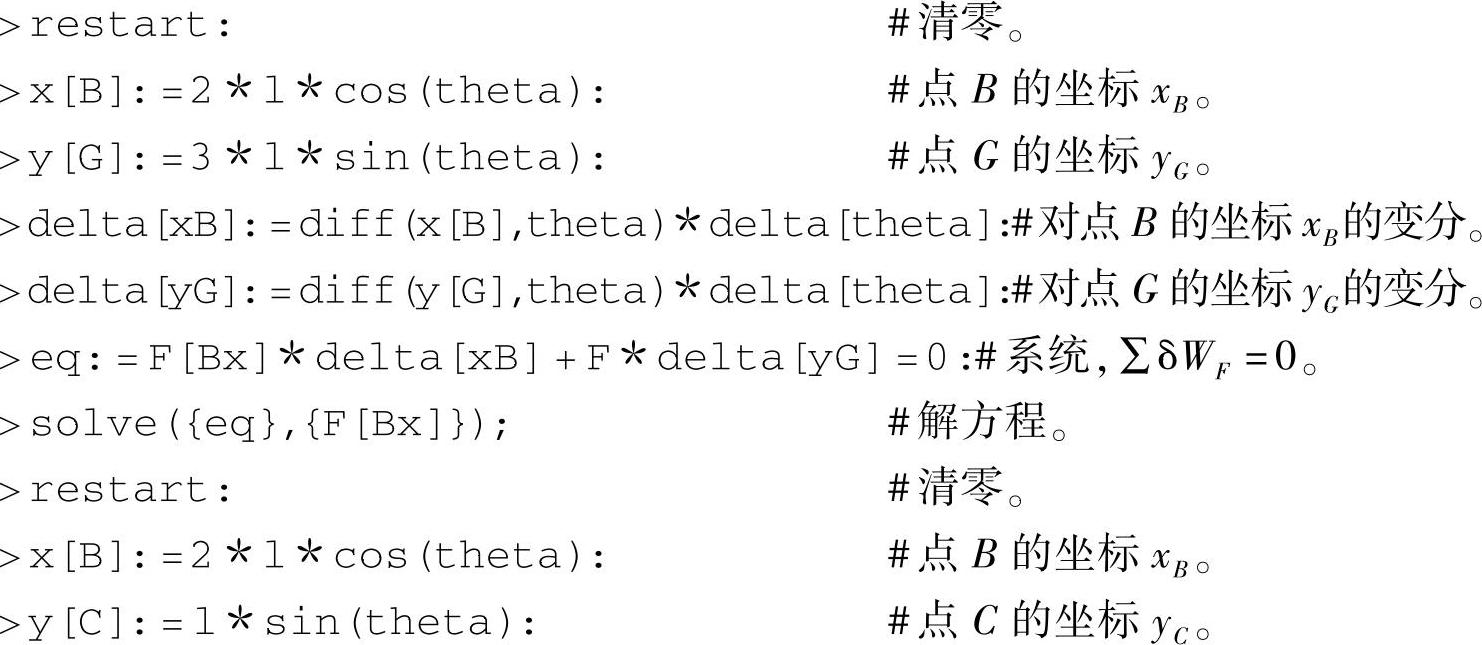

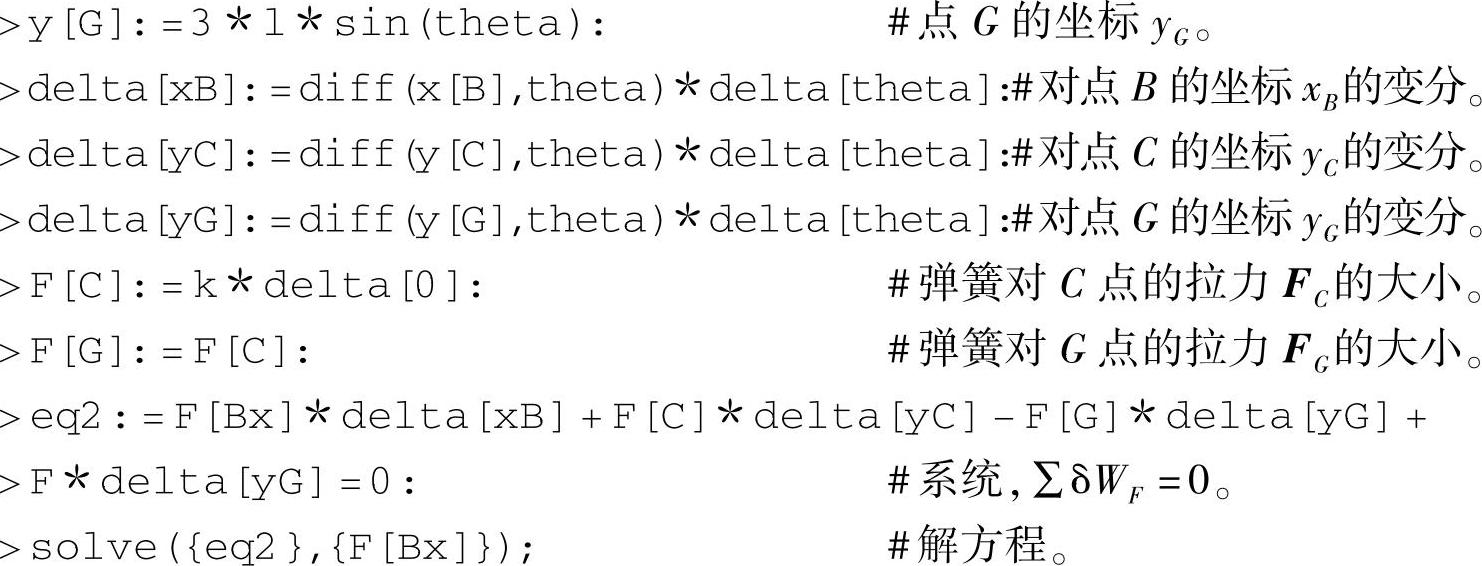

Maple程序



答:(1)k=0时,支座B的水平约束力978-7-111-42985-2-Part01-183.jpg;(2)k≠0时,支座B的水平约束力978-7-111-42985-2-Part01-184.jpgθ

例17-3 图17-15所示椭圆规机构中,连杆AB长为l,滑块AB与杆重均不计,忽略各处摩擦,机构在图示位置平衡时,主动力FAFB之间的关系。

已知:FBφl

求:FA

解法一:建模

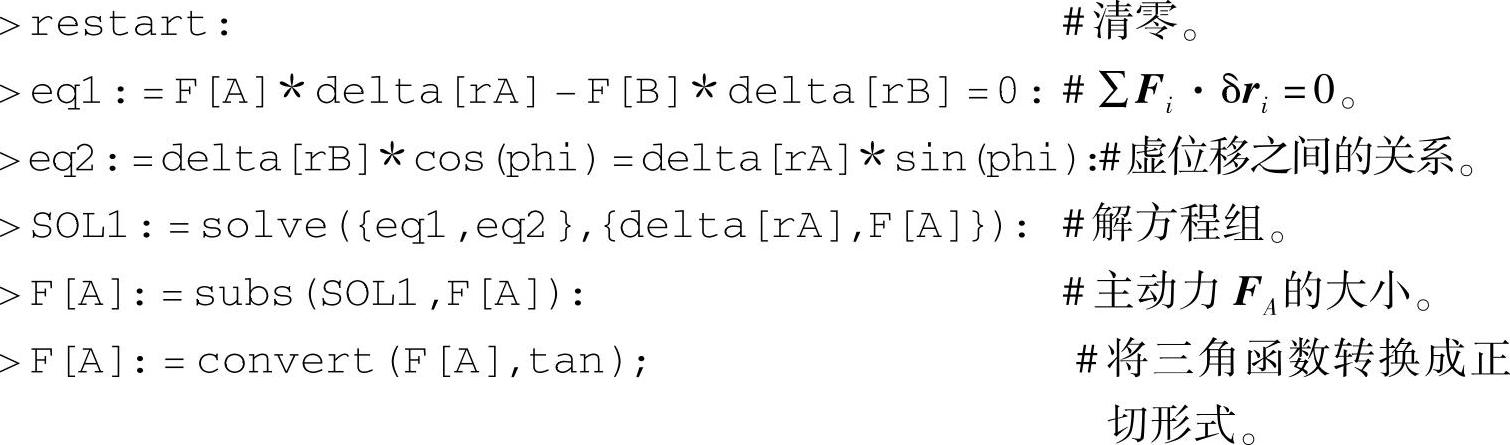

用虚位移原理求解。椭圆规机构平衡系统受主动力:FAFB

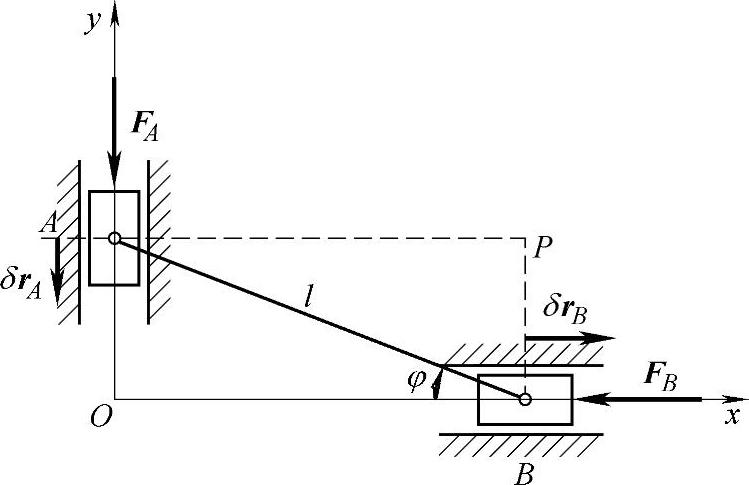

图17-15 例17-3图

Maple程序


解法二:建模

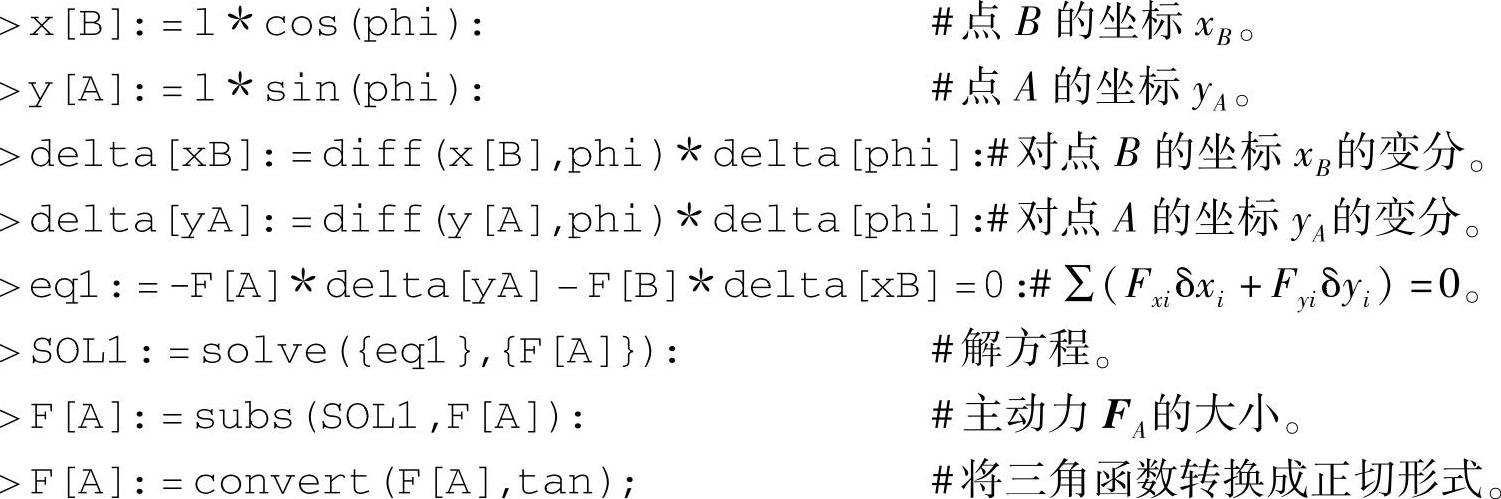

用解析法求解。椭圆规机构平衡系统受主动力:FAFB

Maple程序



解法三:建模

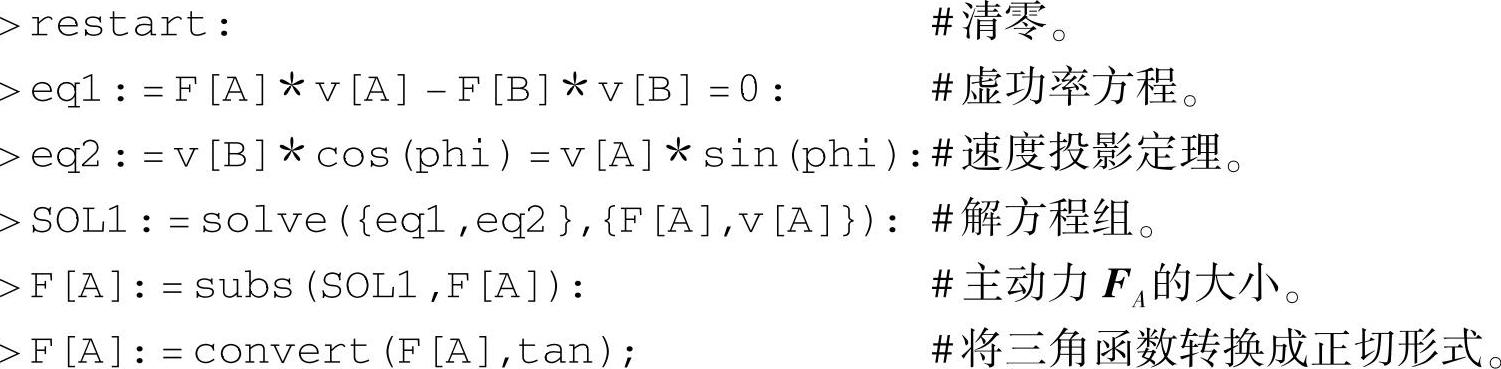

用虚速度法求解。椭圆规机构平衡系统受主动力:FAFB

Maple程序


答:主动力FAFB之间的关系FA=FBtanφ

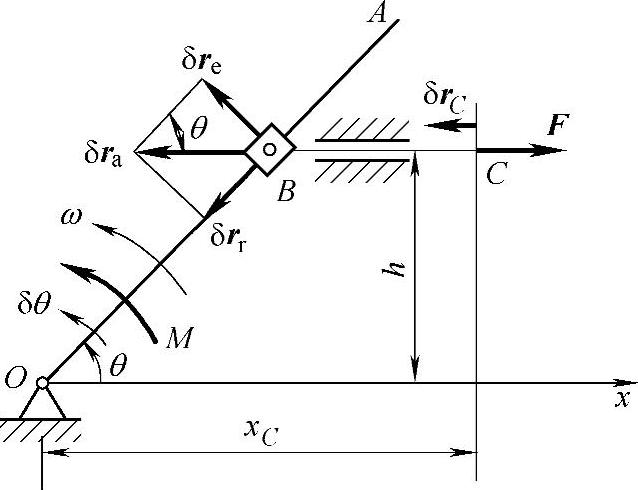

图17-16 例17-4图

例17-4 如图17-16所示机构,不计各构件自重与各处摩擦,求机构在图示位置平衡时,主动力偶矩M与主动力F之间的关系。

已知:Fhθ

求:M

解法一:建模

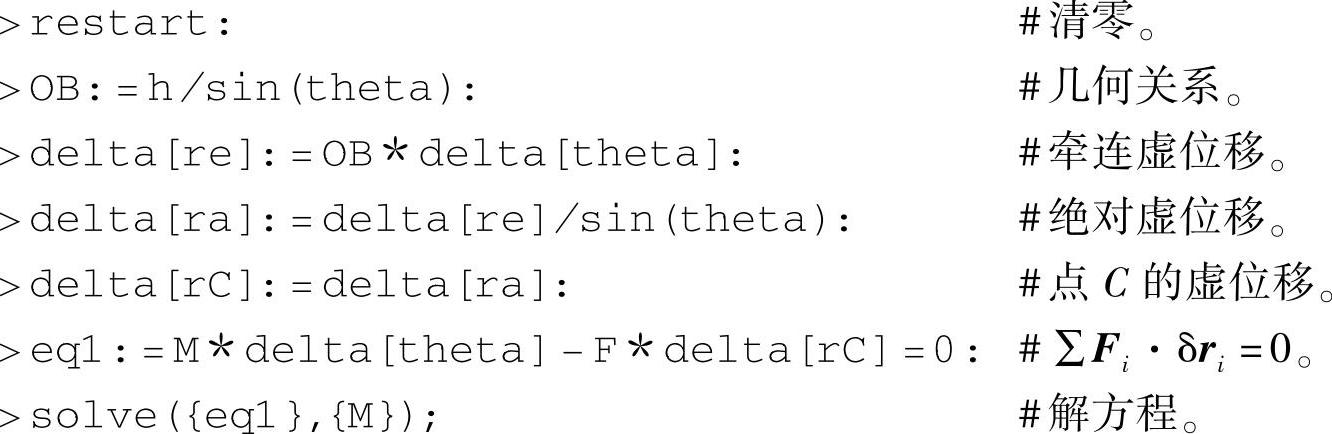

用虚位移原理求解。平衡系统受主动力:FM

Maple程序


解法二:建模

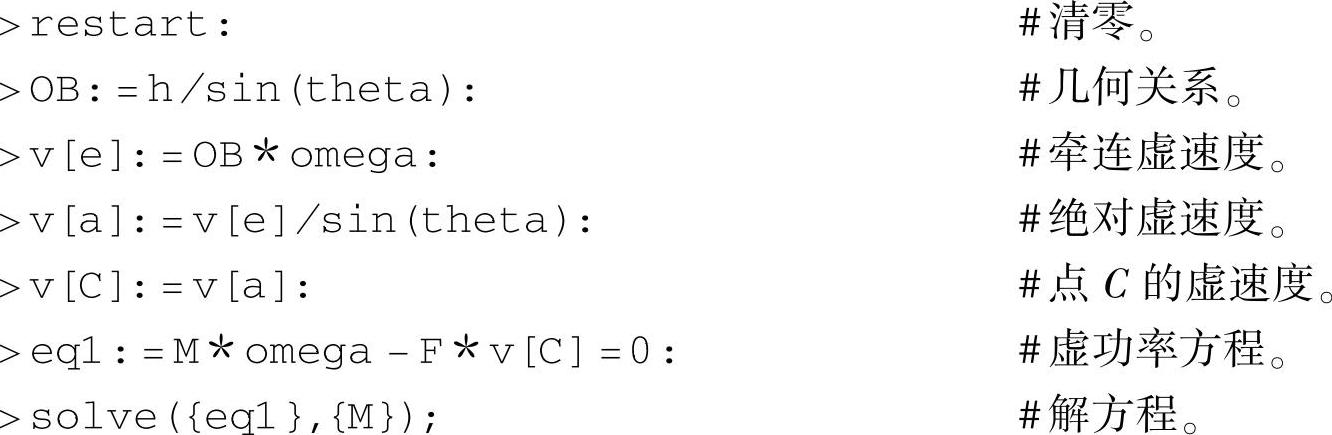

用虚速度法求解。平衡系统受主动力:FM

Maple程序


解法三:建模

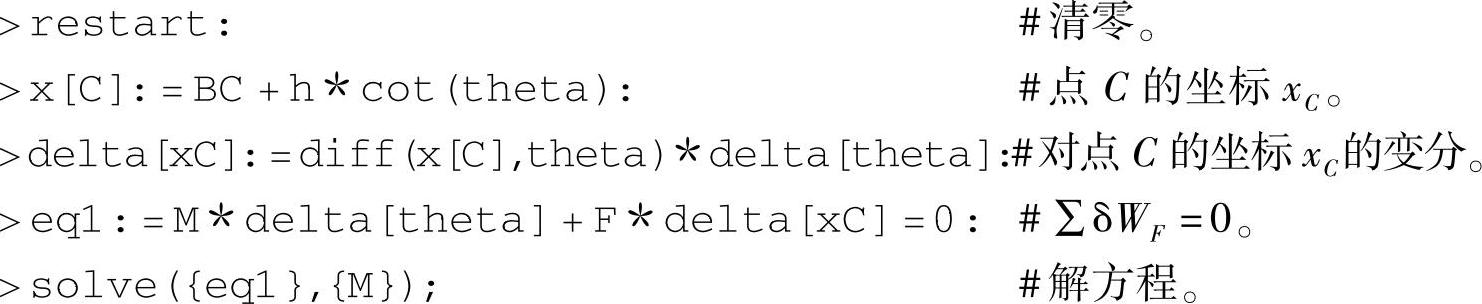

用解析法求解。平衡系统受主动力:FM

Maple程序



例17-5 求图17-17a所示无重组合梁支座A的约束力。

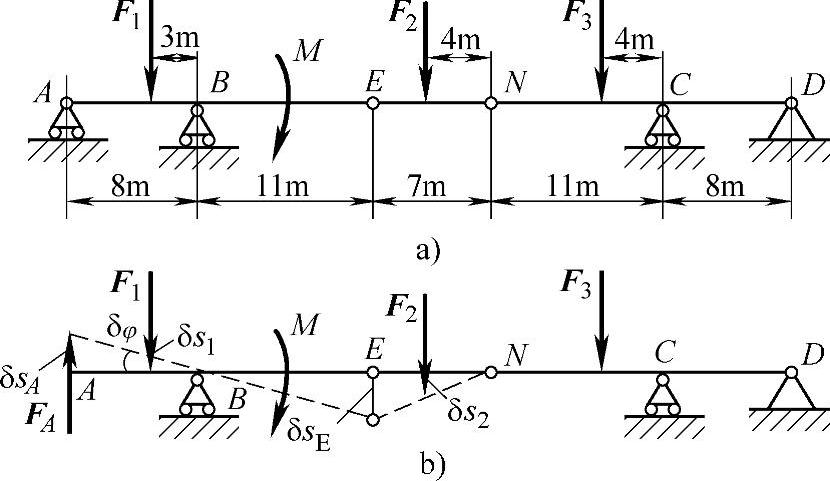

图17-17 例17-5图

已知:F1F2F3Ma1=8m,a2=11m,a3=7m,a4=11m,a5=8m,b1=3m,b2=4m,b3=4m。

求:FA

解:建模

用虚位移原理求解。解除支座A的约束,代之以约束力FA,将FA看做为主动力,则结构变成图17-17b所示的机构。

机构平衡系统受主动力:FAF1F2M

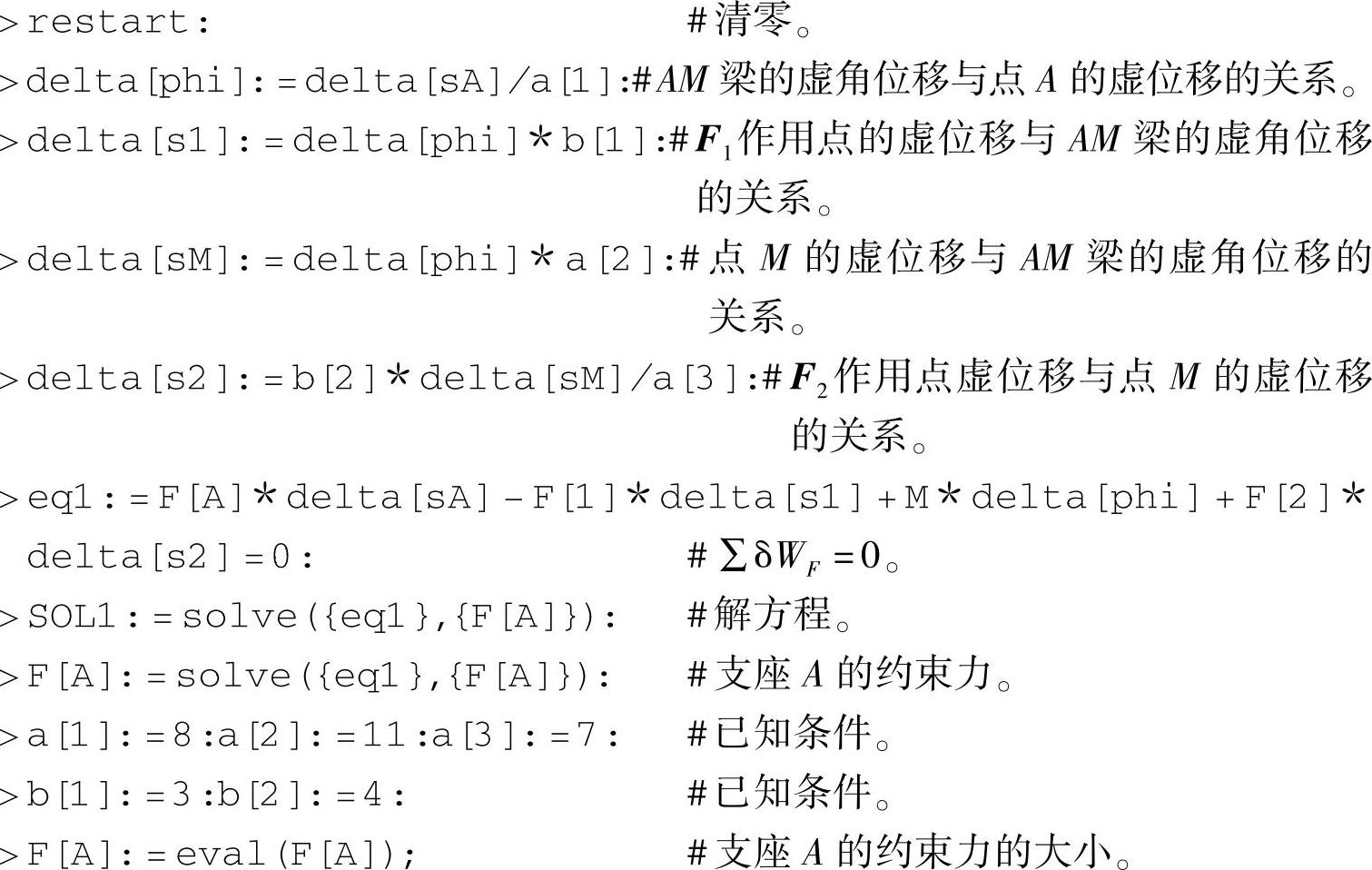

Maple程序
