从入门到精通-绘制文字

在许多产品模型的表面,可以看到厂家标识的文本信息,这些文本标识以雕刻压铸注塑等方法直接在产品模型上生成。


978-7-111-51937-9-Part01-542.jpg单击快速访问工具栏中的“打开”按钮978-7-111-51937-9-Part01-543.jpg,打开模型文件,如图2-83所示。

978-7-111-51937-9-Part01-544.jpg在功能区选项板的“草绘”选项卡中,单击“草绘”面板中的“文本”按钮978-7-111-51937-9-Part01-545.jpg,如图2-84所示。

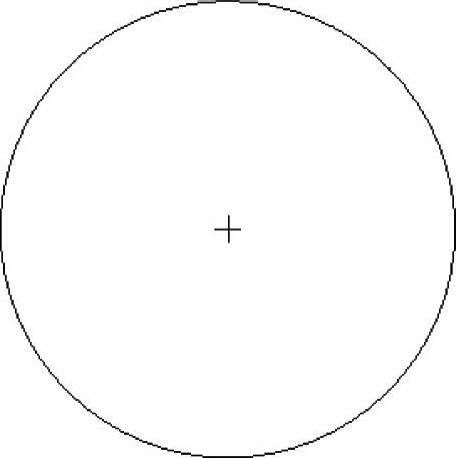

图2-83 打开模型文件


图2-84 单击“文本”按钮

978-7-111-51937-9-Part01-548.jpg在绘图区中自下而上单击鼠标左键,确定文本的高度和位置,弹出“文本”对话框,在“文本行”文本框中输入相应的文字,如图2 85所示。

978-7-111-51937-9-Part01-549.jpg选中“沿曲线放置”复选框,在绘图区中选择曲线,执行操作后,单击“确定”按钮,即可绘制文字,效果如图2 86所示。


图2-85 “文本”对话框

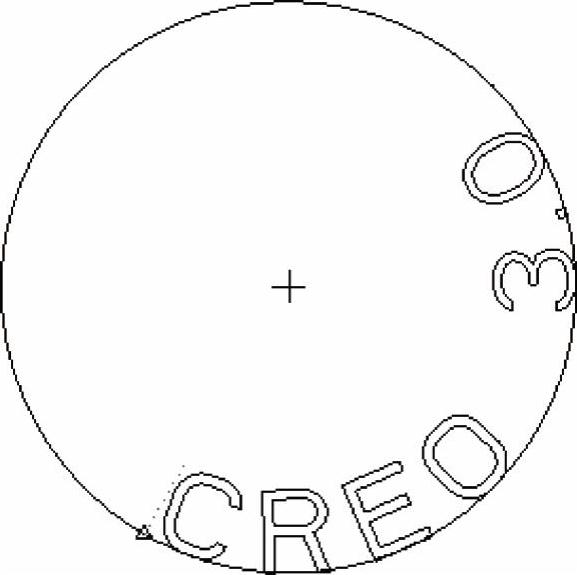

图2-86 绘制文字

978-7-111-51937-9-Part01-552.jpg专家指点

在“文本”对话框中,各主要选项的含义如下。

978-7-111-51937-9-Part01-553.jpg“文本行”文本框:用户可以在该文本框中输入要创建的文本,一般应不超过79个字符

978-7-111-51937-9-Part01-554.jpg“文本符号”按钮:单击该按钮,弹出“文本符号”对话框,在该对话框中,可以选择需要的符号。

978-7-111-51937-9-Part01-555.jpg“字体”下拉列表框:在该下拉列表框中,可以选择系统提供的字体或TrueType字体列表中的字体。

978-7-111-51937-9-Part01-556.jpg“水平”下拉列表框:用来设置文字水平对齐的方式。

978-7-111-51937-9-Part01-557.jpg“竖直”下拉列表框:用来设置文字竖直对齐的方式。

978-7-111-51937-9-Part01-558.jpg“长宽比”文本框:在该文本框中,可以直接输入数值来调整文本的长宽比,也可以拖动右侧的滑块,以增大或减小文本的长宽比。

978-7-111-51937-9-Part01-559.jpg“斜角”文本框:在该文本框中,可以直接输入数值来增大或减小文本的倾斜度,也可以通过拖动右侧的滑块来调整。

978-7-111-51937-9-Part01-560.jpg“沿曲线放置”复选框:选中该复选框后,可以沿一条曲线放置文本,单击“反向”按钮,可以改变文本在曲线上的放置方向。

978-7-111-51937-9-Part01-561.jpg“字符间距处理”复选框:选中该复选框后,用户可以设置字符间的间距。
