在Creo 3.0中,映射键是指将常用命令序列映射到特定键盘或组合键上的键盘宏。
单击快速访问工具栏中的“自定义快速访问工具栏”按钮,在弹出的列表框中选择“更多命令”选项,弹出“PTC Creo Parametric选项”对话框,切换至“环境”选项卡,在“普通环境选项”选项区中单击“映射键设置”按钮,如图1-70所示。弹出“映射键”对话框,单击“新建”按钮,如图1-71所示。

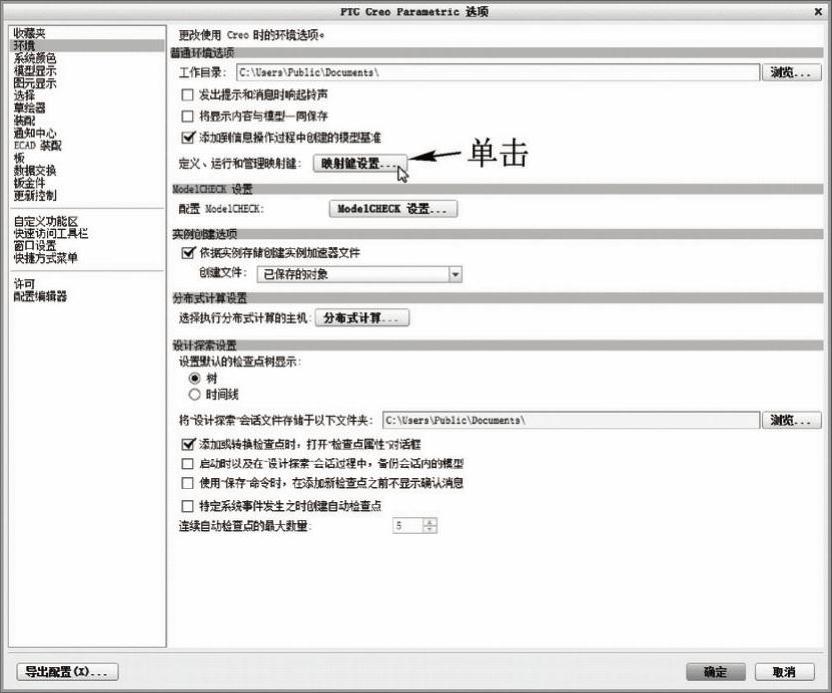

图1-70 单击“映射键设置”按钮

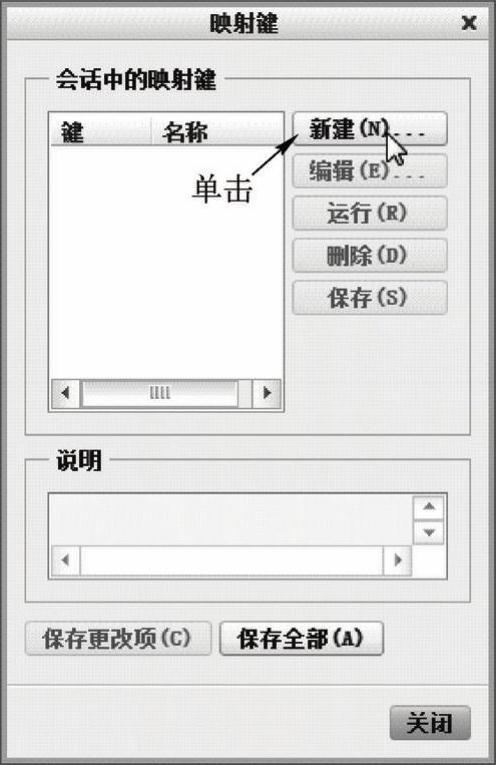

图1-71 单击“新建”按钮
弹出“录制映射键”对话框,在“键序列”文本框中输入“Y”,在“名称”文本框中输入“旋转”,在“说明”文本框中输入“旋转工具”,在“操作系统脚本”选项区中选中“录制键盘输入”单选按钮,单击“录制”按钮,如图1-72所示。在“模型”选项卡的“形状”面板中单击“旋转”按钮,然后单击“录制映射键”对话框中的“停止”按钮,结束映射键的录制,如图1-73所示。
单击“确定”按钮,返回到“映射键”对话框,单击“保存”按钮,弹出“保存”对话框,如图1-74所示。单击“确定”按钮,返回到“映射键”对话框,如图1-75所示,单击“关闭”按钮,即可设置映射键。
专家指点
映射键保存在配置文件“mapkey”中,每一个宏开始一个新行。用户可以定义单独键或组合键,按这些键可以执行映射键宏。用户在“录制映射键”对话框的“键序列”文本框中,输入文字时,若是功能键,则须在功能键前输入“$”符号。(www.daowen.com)
用户除了可以对“旋转”工具设置快捷方式映射键外,还可以对“拉伸”和“扫描”等工具设置映射键。

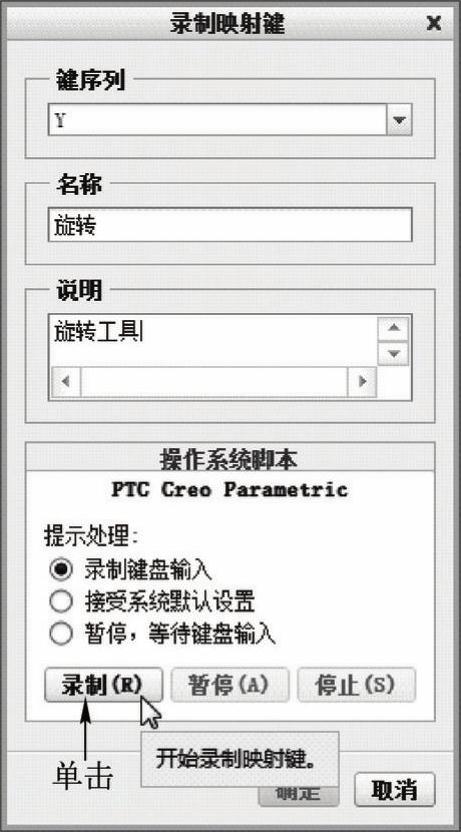

图1-72 “录制映射键”对话框一

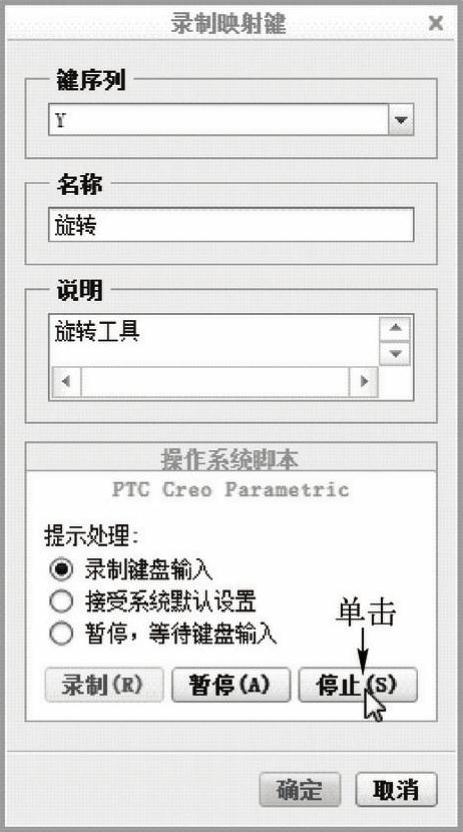

图1-73 “录制映射键”对话框二

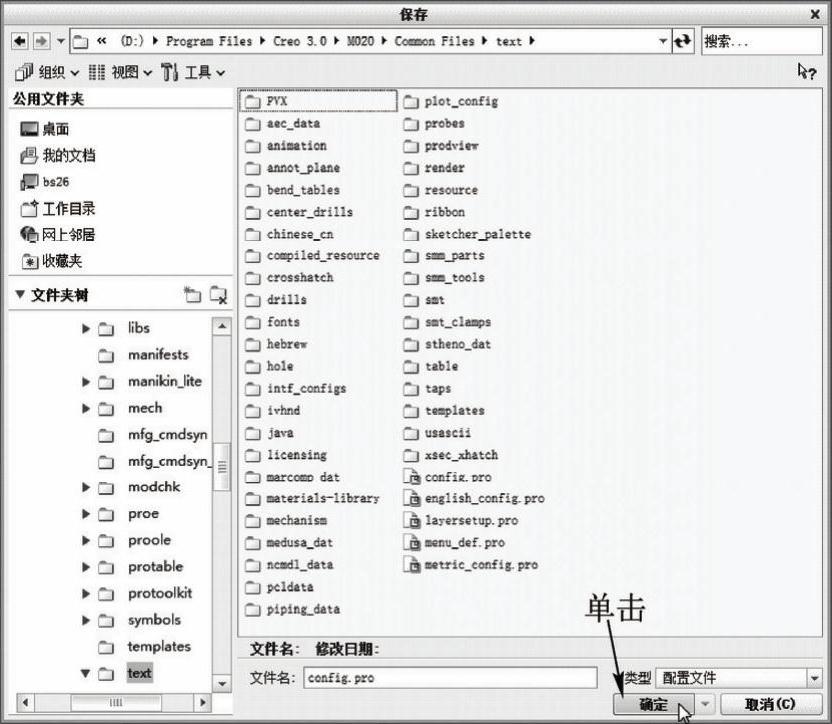

图1-74 弹出“保存”对话框

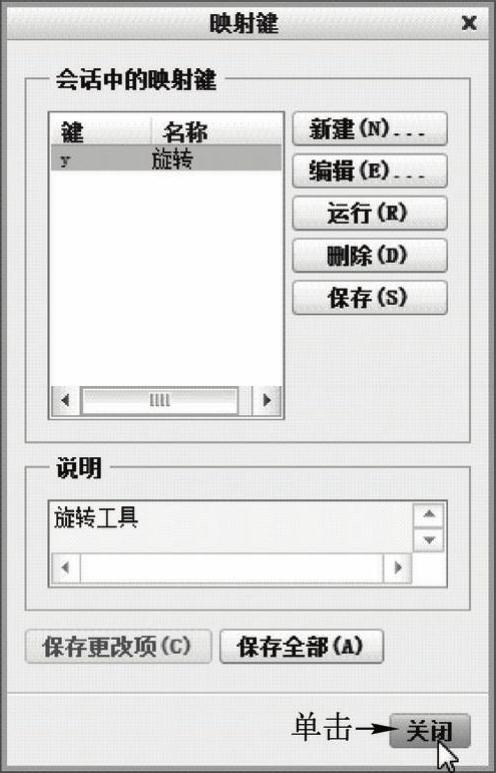

图1-75 “映射键”对话框
