新建模型文件，快速入门

启动Creo 3.0之后，用户可以根据需要新建模型文件，以完成相应的绘图操作。


978-7-111-51937-9-Part01-113.jpg单击“文件”下拉菜单右侧的下拉按钮，在弹出的下拉菜单中单击“新建”命令，如图1-24所示。

978-7-111-51937-9-Part01-114.jpg弹出“新建”对话框，取消选中“使用默认模板”复选框，如图1-25所示。

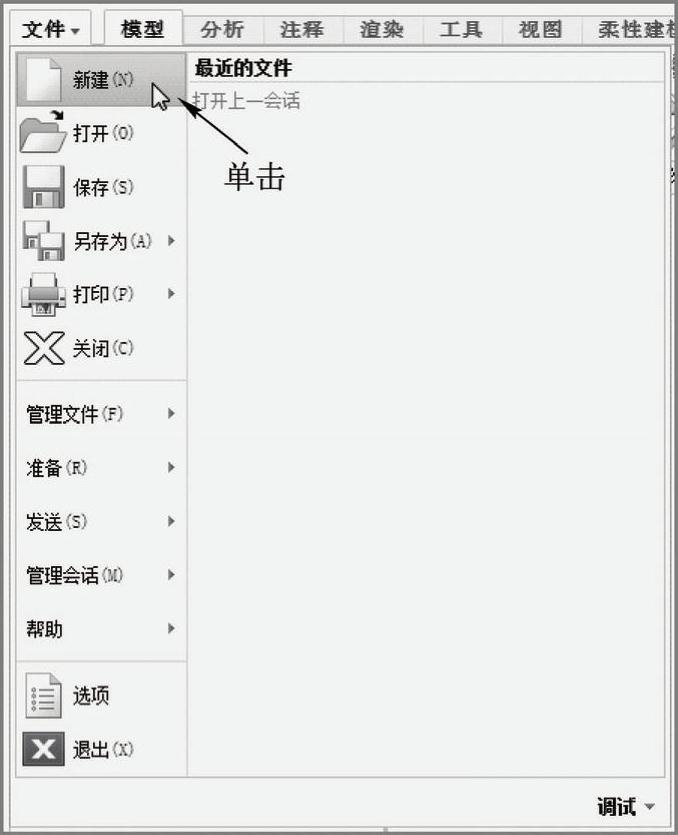

图1-24 单击“新建”命令

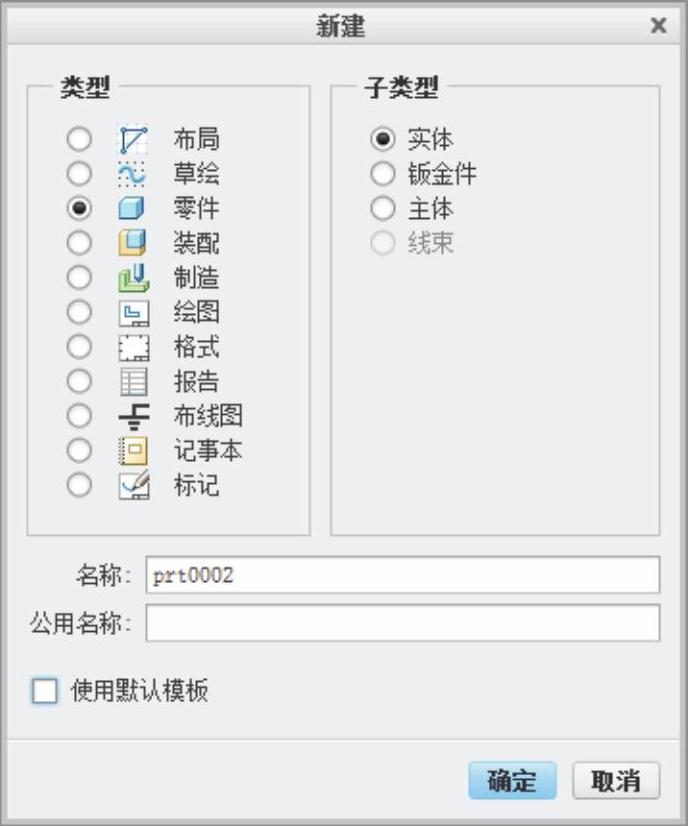

图1-25 “新建”对话框

978-7-111-51937-9-Part01-117.jpg专家指点

除了运用上述方法新建模型文件外，还有以下3种方法。

978-7-111-51937-9-Part01-118.jpg按<Ctrl+N>组合键。

978-7-111-51937-9-Part01-119.jpg单击快速访问工具栏中的“新建”按钮978-7-111-51937-9-Part01-120.jpg。

978-7-111-51937-9-Part01-121.jpg在功能区选项板的“主页”选项卡中，单击“数据”面板中的“新建”按钮978-7-111-51937-9-Part01-122.jpg。

978-7-111-51937-9-Part01-123.jpg单击“确定”按钮，弹出“新文件选项”对话框，选择“mns_part_solid”选项，如图1-26所示。

978-7-111-51937-9-Part01-124.jpg单击“确定”按钮，即可新建模型文件，如图1-27所示。


图1-26 选择相应选项


图1-27 新建模型文件

978-7-111-51937-9-Part01-127.jpg专家指点

在弹出的“新建”对话框中，各主要选项的含义如下。

978-7-111-51937-9-Part01-128.jpg草绘：绘制2D截面图文件，扩展名为.sec。

978-7-111-51937-9-Part01-129.jpg零件：创建3D零件模型，扩展名为.prt。

978-7-111-51937-9-Part01-130.jpg装配：创建3D组合件，扩展名为.asm。

978-7-111-51937-9-Part01-131.jpg制造：制作NC加工程序，扩展名为.mfg。

978-7-111-51937-9-Part01-132.jpg绘图：生成2D工程图，扩展名为.drw。

978-7-111-51937-9-Part01-133.jpg格式：生成2D工程图的图框，扩展名为.frm。

978-7-111-51937-9-Part01-134.jpg布线图：生成一个电路图，扩展名为.dgm。

978-7-111-51937-9-Part01-135.jpg记事本：生成一个记事本，扩展名为.lay。

978-7-111-51937-9-Part01-136.jpg标记：为所绘组合件添加标记，扩展名为.mrk。
