功能区选项板包含“文件”下拉菜单和命令选项卡。命令选项卡显示了Creo 3.0中的所有功能按钮,并以选项卡的形式进行分类。功能区是按钮工具的集合,把光标移动到某个按钮上,稍停片刻即在该按钮的一侧显示相对应的功能提示,单击按钮就可以启动相应的命令。

978-7-111-51937-9-Part01-85.jpg专家指点

用户有时会看到有些菜单命令和按钮呈灰色,这是因为它们目前还没有被激活,只有进入相关的环境,它们才会被激活。

功能区中“文件”下拉菜单和各选项卡介绍如下。

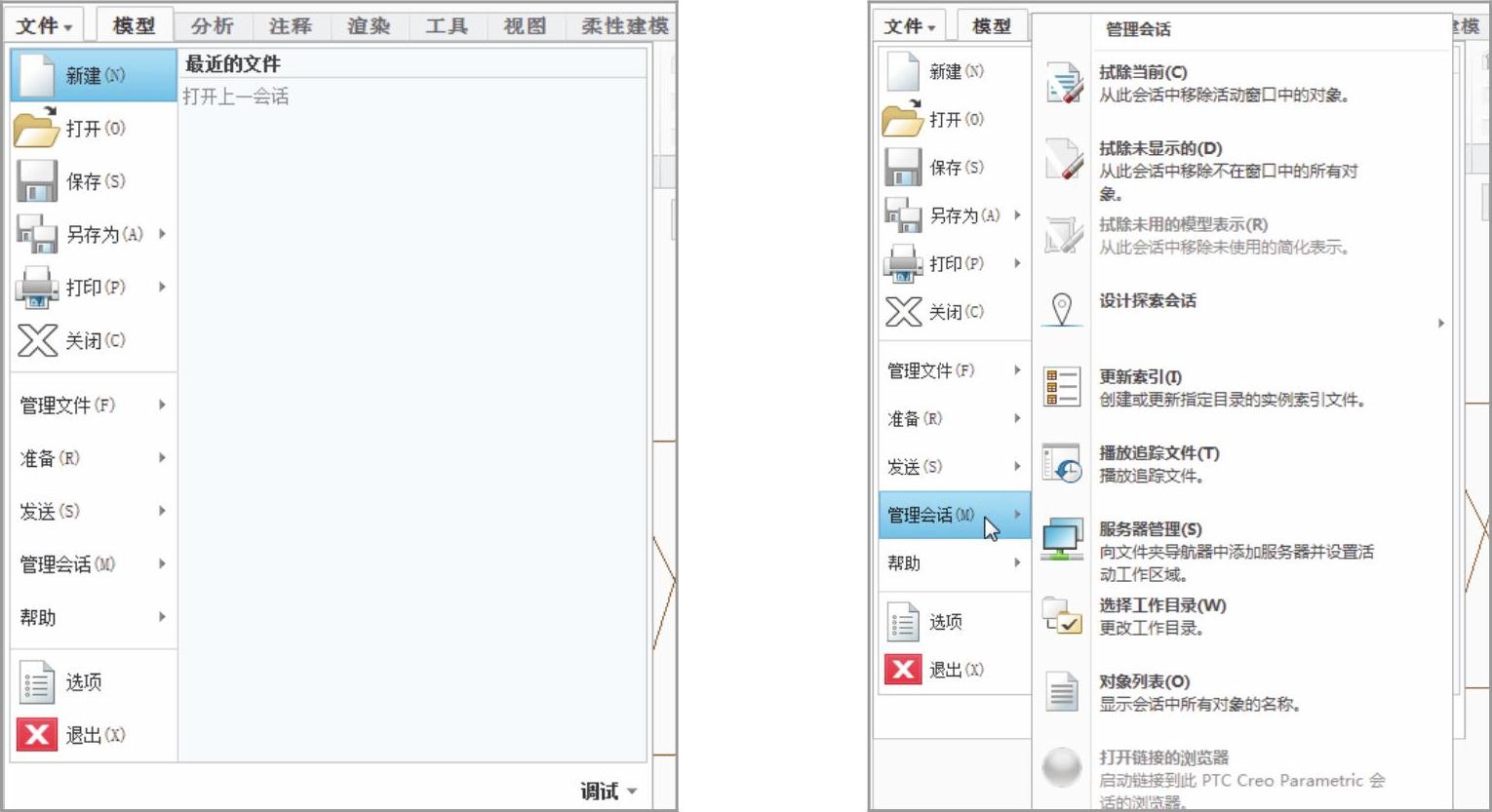

978-7-111-51937-9-Part01-86.jpg“文件”下拉菜单:其中包含新建、打开、保存、另存为、打印和关闭等文件管理工具,系统选项设置工具也在其中,如图1-10所示。


图1-10 “文件”下拉菜单

978-7-111-51937-9-Part01-88.jpg“模型”选项卡:其中包含了Creo 3.0中所有的零件建模工具,主要有实体建模工具、曲面工具、基准特征、工程特征、特征的编辑工具和模型意图工具等,如图1-11所示。


图1-11 “模型”选项卡

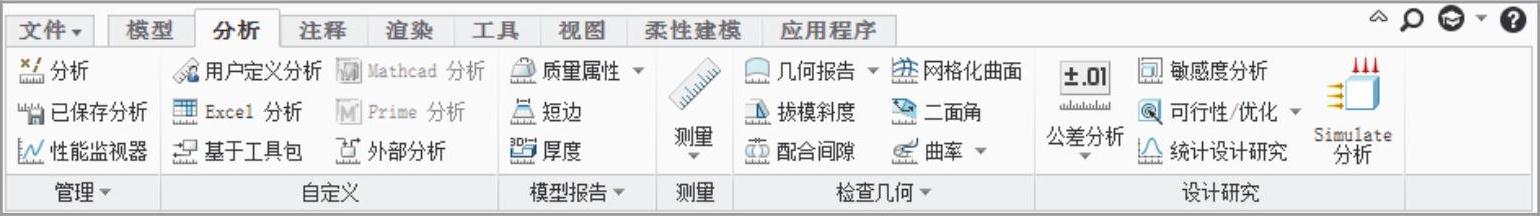

978-7-111-51937-9-Part01-90.jpg“分析”选项卡:其中包含了Creo 3.0中所有的模型分析与检查工具,如图1-12所示。主要用于分析、测量模型中的各种物理数据,检查各种几何元素以及尺寸公差分析等。


图1-12 “分析”选项卡

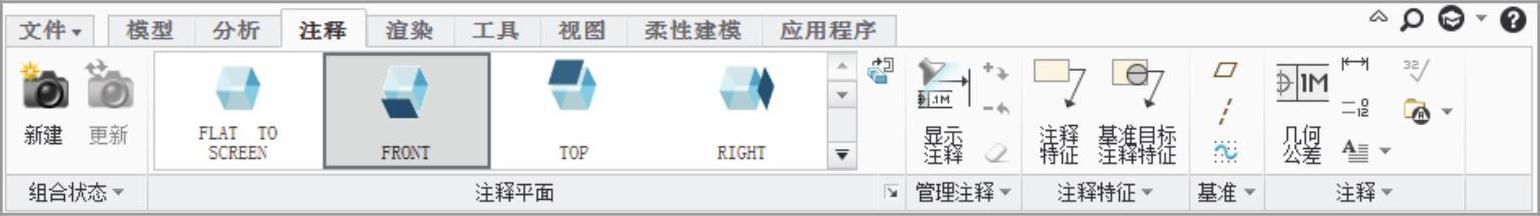

978-7-111-51937-9-Part01-92.jpg“注释”选项卡:其中包含了“组合状态”“注释平面”“管理注释”“注释特征”“基准”和“注释”等面板,如图1-13所示。用于创建与管理模型的3D注释,例如,在模型中添加尺寸注释,添加几何公差与基准,这些注释也可以直接导入到2D工程图中。


图1-13 “注释”选项卡(www.daowen.com)

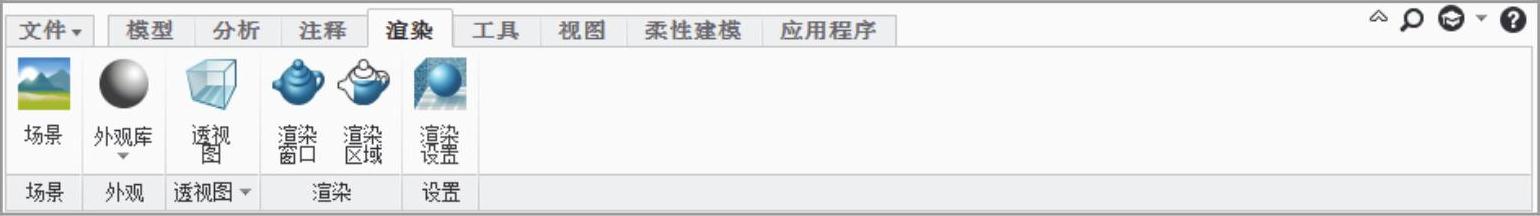

978-7-111-51937-9-Part01-94.jpg“渲染”选项卡:其中包含了“场景”“外观”“透视图”“渲染”和“设置”等面板,如图1-14所示。用于对模型进行渲染,通过赋予模型真实的材质,布置展示场景,以得到高质量的图形。


图1-14 “渲染”选项卡

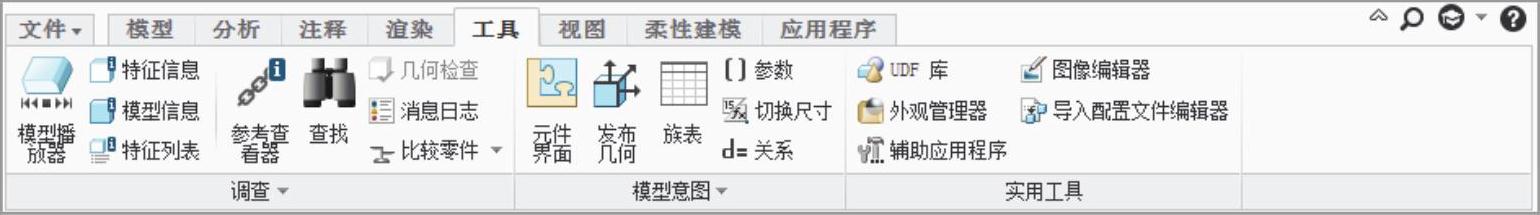

978-7-111-51937-9-Part01-96.jpg“工具”选项卡:其中包含了Creo 3.0中的建模辅助工具,主要有模型播放器、参考查看器、搜索工具、族表工具、参数工具和辅助应用程序等,如图1-15所示。


图1-15 “工具”选项卡

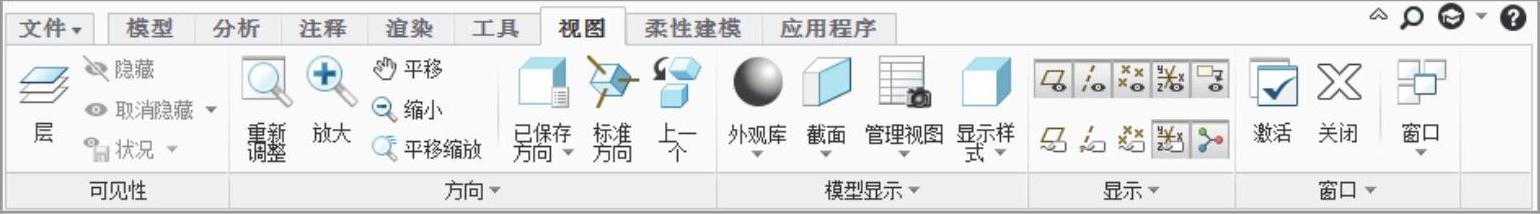

978-7-111-51937-9-Part01-98.jpg“视图”选项卡:其中包含了“可见性”“方向”“模型显示”“显示”和“窗口”等面板,如图1-16所示。主要用于设置管理模型的视图,可以调整模型的显示效果、设置显示样式、控制基准的特征显示与隐藏以及文件窗口管理等。


图1-16 “视图”选项卡

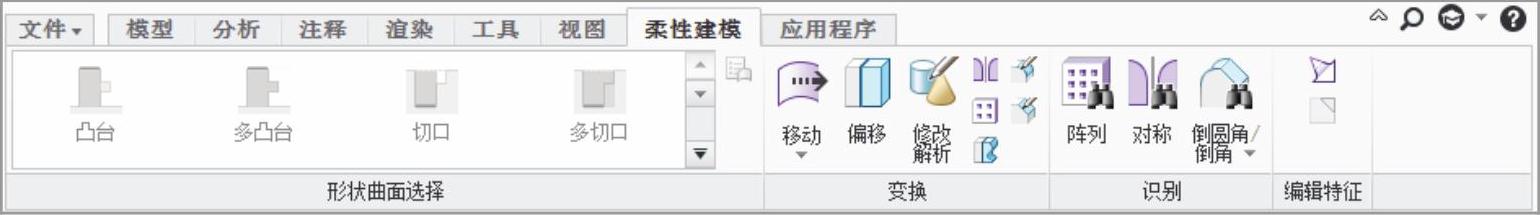

978-7-111-51937-9-Part01-100.jpg“柔性建模”选项卡:其中包含了“形状曲面选项”面板、“变换”面板、“识别”面板和“编辑特征”面板,如图1-17所示。该选项卡主要用于切换到Creo 3.0的柔性建模模块,如移动、偏移和修改解析等。


图1-17 “柔性建模”选项卡

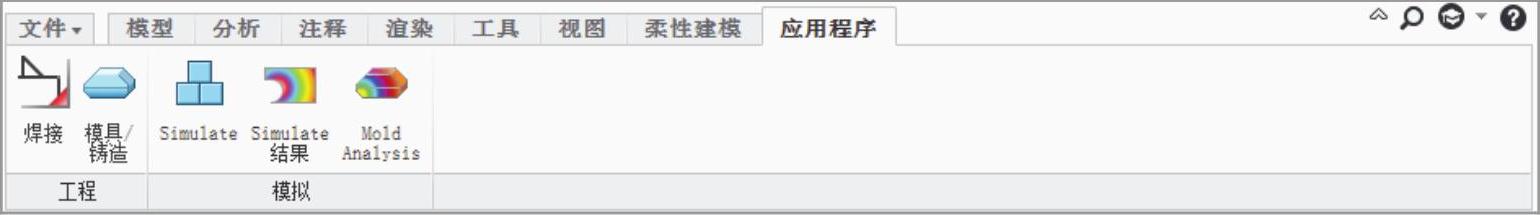

978-7-111-51937-9-Part01-102.jpg“应用程序”选项卡:其中包含了“工程”面板和“模拟”面板,如图1-18所示。该选项卡主要用于切换到Creo 3.0的部分工程模块,如焊接设计、模具设计和分析模拟等。


图1-18 “应用程序”选项卡
