通过现场参观西北口水库,在全面了解工程概况之后,掌握水利水电工程的结构与形式,水库的防洪调度与兴利调度,学习水库的日常调度与管理。
西北口水库位于长江一级支流黄柏河流域东支中游夷陵区内,距宜昌市约65km。水库承雨面积862km2,多年平均降雨量1150mm,多年平均径流量3.88亿m3。水库以灌溉为主,兼顾防洪、发电、城镇供水、养殖等综合效益。水库发电尾水入尚家河水库,尚家河发电后再入宜东干渠,该库是诸梯级中的骨干工种,灌溉宜东灌区130万亩农田,是宜昌市的主要粮棉基地,综合效益相当显著。
西北口水库属大 (2)型工程,总库容21047万m3,最大坝高95m,设计水位322.00m,相应库容1.6亿m3,为我国第一座百米级的混凝土面板堆石坝。
(一)枢纽建筑物
西北口水利枢纽工程由混凝土面板堆石坝、右岸溢洪道、左岸泄洪兼导流隧洞、左岸发电兼放空隧洞和发电站等5大建筑物组成(如图3-3-1所示)。
钢筋混凝土面板堆石坝:大坝坝高95m,坝顶长222m,宽8m。由钢筋混凝土面板和堆石体两部分组成。钢筋混凝土防渗面板只设纵缝,不设横缝。中间部分每块宽12m,共13块。左岸山体开挖成1∶0.5的边坡,是沉陷变形的密集区,面板宽6m,共5块。右岸山体开挖成1∶0.8的边坡,面板宽6m,共7块。混凝土防渗面板总面积27900m2,最大斜长147m,面板厚度顶部0.3m,底部0.6m。
右岸溢洪道:溢洪道坐落在右岸山体上,由进水口、闸室、明渠陡槽和挑流鼻坎四部分组成,闸室宽24m,装有两扇12m×14m (宽×高)弧形钢闸门,最大泄洪流量4466m3/s。
泄洪兼导流隧洞:泄洪洞布置在左岸,为表孔堰流结合施工导流的“龙抬头”型无压隧洞,洞长502.5m,城门形断面,洞宽8.8m,高13.2m,底部纵坡1∶35,进口装有一扇10m×12m弧形钢闸门,最大泄量1594m3/s。
发电兼放空隧洞:洞长490m,圆形断面,洞径5m。进水口为深式进水口,分上、下两层(即 “龙抬头”形进水),下层为导流、放空、冲砂孔,上层为发电进水口。主洞底部纵坡为1∶238,施工期导流宣泄流量360m3/s。
电站厂房为地面式,安装3台单机容量为6300kW 混流式水轮发电机组,设计水头62.5m,单机发电流量12m3/s。
(二)主要作用和效益
西北口水库是振兴宜昌经济、改善农业生产条件的一个关键性工程,是一座具有显著经济效益和社会效益的大型水库。它以为东风渠灌区提供稳定可靠的农业灌溉用水为主,并兼有向宜昌市城区提供部分生活用水的功能。
利用灌溉用水发电的水电站装机容量1.89万kW,多年平均发电量5510万kW·h。由于水库库容较大,还可对上、下游电站进行补偿调节和反调节,从而使各梯级电站运行稳定,年利用小时提高,发电量也相应增加。
水库在城市防洪、保护耕地及为葛洲坝三江船闸拦砂等方面也发挥极为重要的作用。
(三)水库防洪调度原则和方式
西北口水库原洪水标准按百年一遇设计,万年一遇加20%校核。

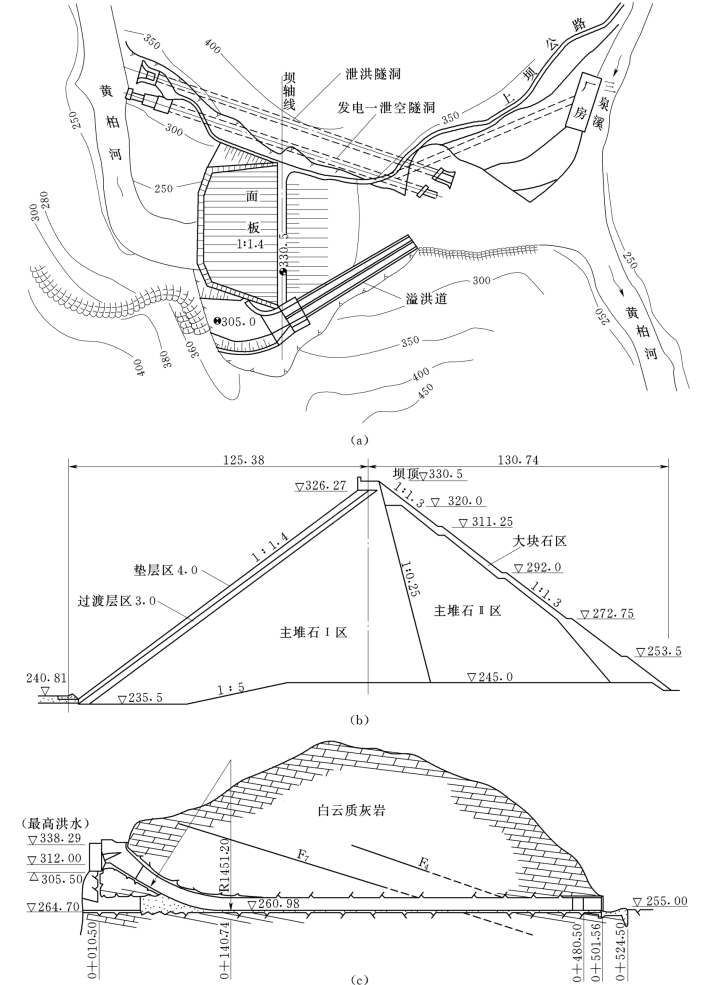

图3-3-1 西北口水利枢纽工程图
(a)枢纽平面布置图;(b)面板坝剖面图;(c)泄洪—导流洞纵剖视
1.汛期划分
5月1日~31日为初汛期;6月1日~8月31日为主汛期;9月1日~9月30日为后汛期,10月1日库水位可蓄至正常高水位322.0m。10月15日水位可控制在324.0m。
2.水库防洪调度原则、方式
本水库正常运用防洪能力为百年一遇,超百年一遇标准启用非常溢洪道可抗御万年加20%一遇洪水。本库调蓄能力小,防洪以泄为主,当遭遇百年以下频率洪水时,按水雨情预报尽量拦蓄洪水,控制下泄量,减少弃水量,同时尽可能与下游三泉溪洪水错峰。遇超百年以上洪水,按设计水位运行,采取一切措施确保水库安全,并尽量减小下游洪水灾害。
(1)初汛期,本地区降雨较少,库水位较低,防洪与兴利没有矛盾,灌溉与发电相结合,在确保灌溉的前提下,力争多发电;5~6月电站加大出力运行,在5月底以前将库水位消落在315.0m以下,以便腾空库容迎汛。
(2)主汛期,是本流域暴雨洪水多发期,调度以确保大坝安全为主,兼顾下游防洪,发电服从防汛需要,汛限水位322.0m。
(3)后汛期,降雨量平缓,超常洪水发生几率逐步减小,但应密切注意秋汛。秋汛要适当控制下泻时间,掌握好拦蓄尾洪。汛末水位可控制在324.0m高程以下,备足供水期兴利用水。后汛期掌握时机,加大发电力度,尽量减少弃水多发电。(www.daowen.com)
(4)遇各种频率洪水时,库水位如超过汛限水位,采用溢洪道右孔泄洪,控制泄量900m3/s,并注意与下游区间洪水错峰,切实确保电站厂房的安全。
当遇10年一遇以上百年以内洪水时,库水位如超过正常水位,采用溢洪道两孔泄洪,在确保大坝安全的前提下,视其具体情况,权衡上下游的利益进行调度,兼顾下游河道过洪能力,尽量减小损失,若只开1孔,则以右孔为先。
当遇百年一遇以上洪水时,库水位超设计洪水水位322.62m,且入库洪峰大于3520m3/s时,一切服从大坝安全,除采用溢洪道两孔泄洪外,还及时开启左岸泄洪洞闸门,原则上来多少,泄多少。
(5)在洪水调度中,充分利用现有科学技术条件,做好洪水预报,总结经验,提高调度的准确性。
(四)兴利调度
1.兴利调度的任务
根据规划、设计和西北口工程多年实际运用情况,在确保工程安全的前提下,最大限度发挥水库调蓄作用。并依据兴利部门之间的主次关系,尽可能满足各用水部门的要求,统筹兼顾,科学地、合理调配水量,充分发挥水库的综合效益。
2.兴利调度原则
(1)根据兴利部门的用水方式特点,结合气象部门提供的中长期天气预报和水库历年水文资料进行分析,编制当年的各月供水调度计划。本库灌溉与发电用水基本结合,制订出发电计划,上报主管部门批准后执行。执行过程中,水库管理单位根据实际情况进行调整。制订兴利调度计划时,强调计划用水,节约用水,科学用水,贯彻 “一水多用”的原则。
(2)西北口水库兴利运用以灌溉为主,兼顾发电。本库控制宜东150万亩农田起调蓄作用,当库水位高于285.0m时发电与灌溉相结合,当库水位低于285.0m时,开发电洞底也进行灌溉,灌溉死水位267.0m。
(3)兴利调度方式:
1)4月15日前,由于库水位低,为了保证春灌用水,一般开启1台机组发电,发电与灌溉结合。
2)4月15日~6月30日,应增大发电量,控制水位在汛限水位322.0m以下。
3)7月、8月为主汛期,兴利调度以发电为主,尽量抢水多发电,减少弃水量。
4)9月以后,来水量减少,根据库水位进行发电调度,控制汛末水位能回蓄到324.0m,以供冬季调节发电量和次年春灌用水。
5)兴利调度还应考虑西北口水库下游水库群的联合调度,合理调配水量,充分发挥水资源效益。
(五)水文与工程观测
1.水文观测制度
各水文站、雨量站的观测、拍报,均按照《水文测验规范》及 《水文情报预报拍报方法》进行。
(1)降雨量:1mm起报,当时段降雨小于5mm时,按一段制测报。当时段降雨大于5mm时,按四段制测报。当发生大暴雨时,按八段制测报。特殊情况,可临时另定。每日8时报日雨量,每月1日、11日、21日报旬雨量,每月1日加报上月雨量。
(2)水位、流量,每日8时测报一次。每月1日、11日、21日报旬平均流量,每月1日加报上月平均流量。一次洪水过程,起涨、落水、洪峰、实测流量要随时测报。
2.工程观测
为监测大坝施工期及运行期位移变形情况,分别在坝体内部埋设有钢丝引伸计、水管式沉降计;面板混凝土中埋设有应力计、应变计;在面板与底座接合的周边缝中设有三向测缝计;在面板表面最大斜长处设有测缝管,以便监测混凝土面板的法向位移。
工程监测是监视大坝变形和运行的重要手段,严格按照规范要求进行,保证准确、及时并保证其精度。视准线在非汛期每月观测一次,汛期高水位时加密;测斜(挠度)观测在水位每涨落5m观测一次;沉陷、位移、测缝等在非汛期每10d观测一次,汛期暴雨后、泄洪、渗漏突变时应随时加测、发现异常情况及时上报。
