农业水利工程实践指导:灌溉泵站规划与设计

(一)设计任务

1.设计目的

熟悉灌溉泵站的规划、布置和设计要点,懂得灌溉泵站的设计工艺,加深对课堂知识的理解,培养学生进行工程设计、设备选型、技术改造及科学研究等方面的工作能力。

2.设计参数及有关资料

(1)基本情况。某灌区地势较高,历年旱情比较严重,粮食产量低。根据规划,拟从附近的湖中提水灌溉该区的6.7万亩农田,使之达到高产、稳产的目的。

机电提水灌区内主要作物有小麦玉米、谷子和棉花等。灌区缺少灌溉制度,现参考附近老灌区的灌水经验,制定出本灌区灌溉保证率为75%的灌溉制度。其设计毛灌水率见表2-3-3。

表2-3-3 设计年内毛灌水率

另外,提供有1/500的站址地形图(从略)。

(2)地质及水文地质资料。根据可能选择的站址,布置6个钻孔。由地质柱状图 (从略)明显地看出,3m以内表土主要是黏壤土,经土工试验,得到的有关物理指标为黏壤土的内摩擦角为φ=35°,承载力为200kN/m2

站址附近的地下水位多年平均在307.2m左右(黄海高程)。

(3)气象资料。该区夏季多年平均旬最高气温为34℃,春、秋季干旱少雨,多年平均年降雨量为524mm,降雨年内分配极不均匀,每年7、8、9月的降雨量占全年降雨量的80%以上。年平均无霜期200d左右,多年平均最低气温为-8℃,最大冻土深度为0.44m。平均年地面温度为15℃,平均年日照时数为2600.4h。累积年平均辐射总量为527.41kJ/cm,平均日照百分率为59%。热量和积温都比较丰富,能满足一年两熟作物生长的需要。

(4)水源。该灌区西北有一湖泊,是规划灌区的提水水源,其水量充沛。灌溉保证率为75%时的湖泊月平均水位见表2-3-4。

表2-3-4 湖泊月平均水位(保证率75%)

灌溉保证率为90%时,灌溉期间旬平均最低水位为308.8m。5年一遇的旬平均最高水位达312.5m,夏季多年旬平均最高水温为23℃。

(5)根据规划,为保证提水后自流灌溉,出水池水位均不应低于327m。

(6)站址附近有6.3kV高压电力线通过,已经有关部门批准,可供泵站使用。

(7)该地区劳力资源充足,交通方便,除水泥金属材料以及泵站建设中所需的特殊材料外,当地可提供砖、石、砂、瓦、木材建筑用材。

(8)根据机电设备的运行特性,每天按20h运行设计。

(二)设计内容及成果要求

要求学生独立完成灌溉泵站设计中初步设计阶段的部分内容,提交的成果包括设计说明书和设计图纸。

1.设计说明书包括的内容

(1)概述建站目的、设计任务、资料分析、设计所依据的规范和标准。

(2)机电设备选择的依据和计算。

(3)泵站各建筑物的形式、结构选择的依据、计算结果及其草图。

(4)泵房尺寸拟订的依据和设备布置的说明。

(5)验证机组选择的合理性,并说明其在使用中应注意的问题。

(6)必要的附图、附表、参考文献

(7)结束语,包括对泵站设计的评价、收获和存在的问题,改进意见等。

2.设计图纸包括的内容

(1)枢纽平面布置图(在1/500地形图上绘出)。

(2)泵房平面图,泵房纵、横剖面图。

(三)设计步骤及思路

1.熟悉资料

对所建泵站基本情况要做到心中有数,并对资料进行科学分析。

2.枢纽布置

按照经济、合理的原则,在已给地形图上选择站址,布置泵站枢纽建筑物,同时根据地形图,绘出泵站所在位置的总断面图。

关于进出水池的方向:一般来说正向进水、正向出水水流条件好,泵站应尽量靠近出水池,压力水管垂直等高线,尽量缩短管路长度,出水池宜建在半挖半填处,且与干沟平顺连接,以节省投资,保证安全,减少管路损失,减少运行费。

3.设计流量的确定

为了便于选择同型号的水泵,按以下原则将灌水率图修正成等阶梯形状,具体如下。

(1)灌水日期的移动或者灌水时间的变动,不应影响作物的正常需水(变动天数不超过2~3d)。

(2)各次灌水的灌水率值不应相差太大(最小灌水率不应小于最大值的40%),以使渠道流量比较平稳,泵站机组利用率较高。

(3)修正后的灌水率要适应我国目前的管理水平,对旱作灌区,一般的灌水率在20~35L/ (s·千亩)之间。

(4)按照每天开机小时数,将修正后的毛灌水率换算成机灌灌水率,绘制机灌灌水率图。公式为

式中 q——修正后的设计毛灌水率,L/ (s·千亩);

t——机组每天开机的小时数,h。

(5)取灌水率图中最大的灌水率来确定泵站的设计流量,其计算公式为

式中 qmax机——修正后的最大灌水率,L/ (s·千亩);

ω——灌区设计灌溉面积,千亩。(www.daowen.com)

4.确定水泵的设计扬程

(1)计算平均实际扬程,公式为

式中 H实i——相应时段ti时的出水池水位与进水池水位之差,m;

Qi——相应时段ti时的泵站供水流量,L/s;

ti——不同灌溉时段的泵站工作天数,d。

(2)确定水泵的设计扬程(水位的确定,参考《泵站设计规范》),公式为

式中 Δh——管路沿程和局部水头损失,m;

k——管路水头损失占平均实际扬程的百分比,其值可按表2-3-5初定。

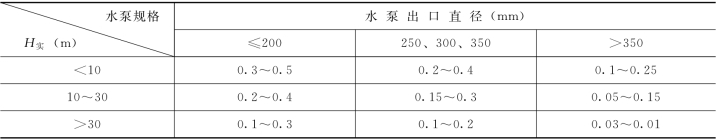

表2-3-5 k值选择表

注 扬程低或直径小者用大值,反之用小值。

5.机组选型

(1)水泵选型应遵循以下原则:

1)在设计扬程下,能满足设计流量的要求。

2)当实际扬程变化时,水泵能在高效区内工作。

3)在能够适应灌溉流量变化的前提下,尽量选用较大的水泵,以减少台数,节省基建、维修费用。另外大泵的效率较高。

4)在一个泵站中,尽可能选用同型号的水泵。

5)如进水池的水位变化幅度较小时,优先选用卧式机组。

6)在满足流量和扬程的前提下,尽量选用吸水性能好的水泵。

(2)水泵选型遵循以下步骤:

1)根据等阶梯灌水率图,初定水泵台数。通常泵站以选4~6台水泵为宜,求得单台水泵的设计流量。

2)依据单台的设计流量和设计扬程,查 “水泵性能综合型谱图”,可查到满足需要的几种水泵,再查“泵类产品样本”中的水泵性能曲线,进行水泵性能比较,按照供货的可能性选择一种或两种水泵,作为方案进一步比较和选择的依据。

(3)选择动力机及传动设备

电源方便的地方,应优先考虑选配电动机。在缺电或少电地区可以利用其他类型的能源及动力机。

6.计算经济管径

参考有关教科书。

7.确定水泵的安装高程

水泵安装高程应以水源水位较低时为准进行推求,没有把握时应对各种水位对应的安装高程进行计算,以保证灌溉期间在任何水位时水泵均不会发生汽蚀。

8.确定泵房结构形式

根据所选机组的类型、水源的水位及其变幅、站址地质及水文地质条件,通过方案比较,选择并确定泵房结构形式。

9.泵房内部布置及各部分尺寸的拟订

泵房内部布置和各部分尺寸的拟订,应满足机组安装、运行、检修之要求,满足通风、采光和电器设备、辅助设备布置的要求,同时应满足《泵站设计规范》要求。

10.进出水建筑物等的设计与布置

设计进出水建筑物、布置进出水管路(包括管路附件)及支墩、镇墩。

11.计算水泵工作点,进行工况校核

根据实际管路分别求得在H实设计、H、H实min的情况下,相应的Q、Qmax与Qmin、η设计、ηmax与ηmin,使泵站在任何情况下均能满足灌溉流量的要求;使水泵运行处在高效区内,不发生汽蚀、功率不超载(短期超载不大于5%)。

如水泵并联安装时,要根据运行规程,校核水泵单台工作及并联工作时的工作状况。

12.泵房整体稳定分析 (参考 《泵站设计规范》)

(1)抗渗稳定分析。

(2)抗滑稳定计算。

(3)地基应力校核。

13.按任务书要求,用CAD绘制泵站设计图纸

(1)泵站枢纽平面图。

(2)泵房平面图,泵房纵剖面图,泵房横剖面图。

14.编写整理设计说明书

(四)思考题

1.如何合理地确定灌溉泵站的设计流量和机组台数?

2.确定泵的安装高度有哪几种办法,如何确定?当没有把握时,为什么要对各种水位对应的安装高程进行计算和复核?

3.如何确定泵站的经济管径?
