（一）基本情况

姚家河水库位于湖北省大悟县境姚家河中上游。姚家河发源于本区王家店，是环水东支大悟河的一条支流，全长约40km，在三里城处汇入大悟河。流域总面积46.7km2，坝址以上控制面积27.6km2。

流域内四季气候鲜明，下游土壤肥沃，盛产水稻、小麦、棉花等作物。姚家河为一山区河流，河床较窄，水位变幅较大，每当山洪暴发，下游即遭洪水淹没；而当缺雨季节，因水量不足，又易引起旱灾。为此，根据流域规划，确定兴建姚家河水库，以达兴利除害的目的。

根据流域规划要求，确定本水库以灌溉为主，兼兴防洪、养鱼之利，其主要任务如下：

（1）灌溉方面：灌溉面积共4万亩，均分布于水库右岸。

（2）防洪方面：根据下游防洪要求，最大下泄流量不得超过120m3/s。

（二）基本资料

1.地形地质

本区没有大的高山，附近都是堆积剥蚀低丘，一般地势比较平坦，相对高程不超过200m，坡度为30°～50°，局部地势较陡，约为60°～80°。地貌特点是右岸山头岩石露头较明显，覆盖层厚0.2m，表面岩石均已风化，风化层厚1.0m，局部地区有崩塌现象；左岸岩石露头较少，覆盖层厚1.5m，风化层厚1.0m。库区为一狭长带形，两岸群山连绵，山坡多植松树，植被良好。耕地主要分布于右岸下游平坦地区，沿河两岸分布有少量梯田。

本区岩石均为太古代泰山纪变质岩，大致可分为5种，分别为花岗片麻岩、花岗岩、闪长岩、石英岩和石岩云母片麻岩。其中以花岗片麻岩分布最广，整个库区均有，其抗压强度较高，但易风化。各种岩石在坝址附近分布情况如坝址地形地质图2-2-1所示。岩层走向均与河流斜交，倾向库内，一般倾角较大，有的近于垂直。花岗片麻岩中裂隙和节理不是很发育。

坝址处河谷狭窄，上、下游较开阔，足以布置施工场地。坝址以上有足够的库容可以满足蓄水要求。坝址处河床高程103.00m，有3m厚的砂卵石覆盖层，工程地质条件良好。坝址左岸离坝轴线400m处有天然鞍部，略高于正常蓄水位，工程地质条件亦属良好，覆盖层为砂质黏土，平均厚约3m，可布置溢洪道，钻孔资料如坝址地形图2-2-1所示。

库区地质条件与坝址区大致相同，未发现坍塌、滑坡现象，节理裂隙不发达，渗漏问题不严重。

本区地震基本烈度小于6度。

2.水文气象资料

流域内无径流资料。所需年、月设计径流量及洪水流量均由暴雨推求，并根据降雨系列延长。通过水文水利计算得出各特征值见后面调洪演算成果。

本区风力按7级计，最大风速多年平均值Vmaxcp=15m/s，水库吹程D=1km。

3.建筑材料

根据勘测，距坝轴线1km以内有比较丰富的土料，主要分布如下：

（1）砂质黏土。分布于坝址以上肖家畈等处，最大运距1000m，储量为12万m3，高程为106.00～110.00m。坝址以下两岸山坡有8万～9万m3，运距在800～1000m范围之间。

（2）河床砂卵石。由于姚家河为一山区河流，河谷较窄，沙滩较少。因此，坝轴线附近砂卵石储量不多，约有5.5万～5.9万m3，分布于坝轴线上、下游200m处。坝轴线下游有较多的砂卵石储量 （约40万m3），运距1000m左右。各种土料物理力学性质见表2-2-1。

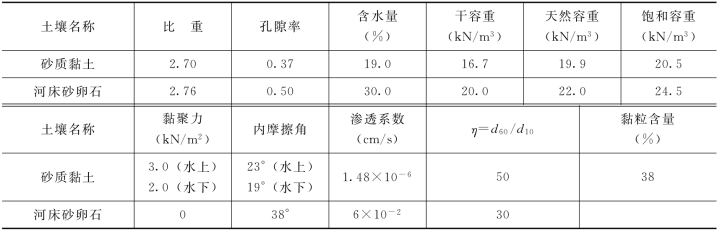

表2-2-1　土料物理力学性质表

4.其他

坝顶无交通要求。

对外交通不便，河流四季不能通航，县城至三里城小镇有20km公路，三里城至大坝仅有人行便道（长约5km）。

为了施工导流需要，在坝底设圆形导流涵管，涵管直径2.5m，进口高程105.5m，出口高程104.8m。施工完毕后留作放空水库之用。

（三）水库及枢纽工程的勘测、规划成果(www.daowen.com)

1.勘测成果

（1）坝址地形地质图一张（图2-2-1）。

（2）坝址河床高程：103.00m。

（3）溢洪道出口河底高程：101.99m。

（4）风化岩石允许流速：6m/s。

（5）坝址及坝址下游水位—流量关系（表2-2-2及表2-2-3）。

2.灌溉引水要求及渠首有关数据

（1）设计引水流量：4.0m3/s。

（2）灌溉渠道进口控制水位：110.00m。

（3）渠首段渠道参数：底宽b=3.8m，边坡系数m=0.2，设计水深h=2.0m，糙率n=0.03，渠道比降i=1/5000。

3.水库规划设计成果

（1）正常蓄水位：123.50m。

（2）兴利库容下限水位（相应垫底库容0.34×106m3的水位）：110.85m。

（3）兴利库容：5×106m3。

（4）淤沙高程：107.00m。

4.泄洪规划及调洪演算成果

（1）采用无闸门宽顶堰河岸式正槽溢洪道 （不考虑其他建筑物参加泄洪），宽顶堰堰顶高程等于正常蓄水位123.50m，控制段宽度B=11.0m，流量系数m=0.370，侧收缩系数ε=0.95 （堰顶进口为圆角，上游堰高P1=2.0m，边墩头部为圆弧形）。

（2）设计洪水位126.30m，设计洪水位时溢洪道下泄流量80m3/s，相应下游水位103.83m。

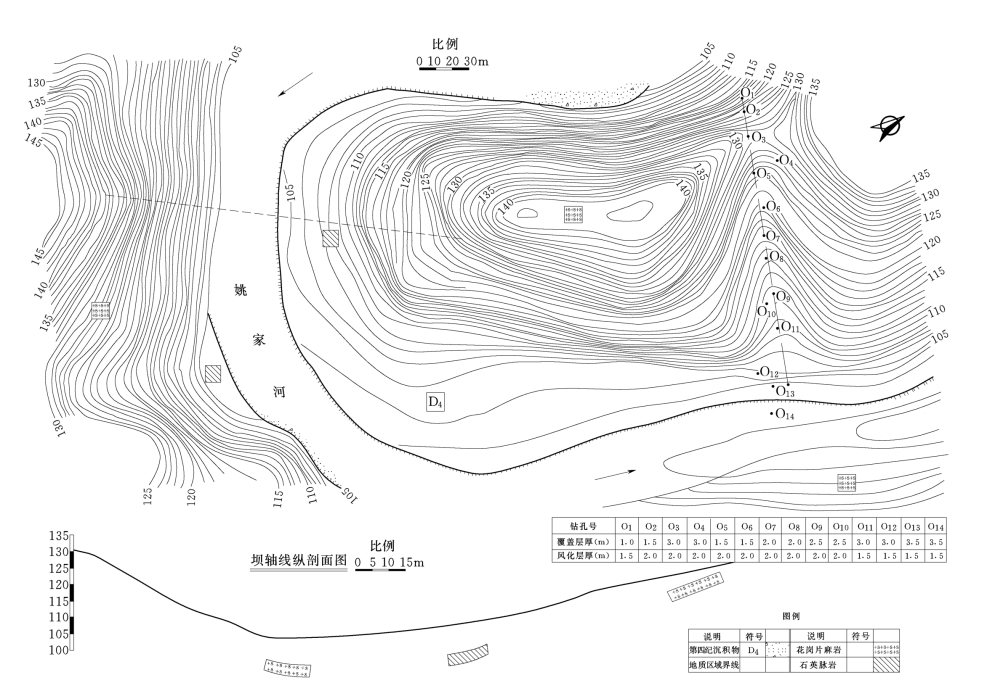

图2-2-1　坝址地形地质图

表2-2-2　坝址水位—流量关系表

表2-2-3　坝址下游水位—流量关系表

（3）校核洪水位127.06m。
