（一）实验目的

通过实验，使学生了解泵站水锤的发生和发展过程。

（二）实验装置

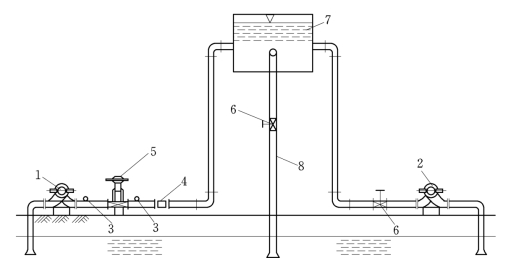

图1-3-9为泵站的水锤实验装置示意图，实验泵通过吸水池吸水，至出水管输送至出水池。为保持出水池的水位稳定，实验中需启动辅助泵向出水池供水，水流经溢流管溢流回吸水池。

图1-3-9　泵站水锤试验装置简图

1—实验泵；2—辅助泵；3—压力传感器；4—电磁流量计；5—电动蝶阀；6—闸阀；7—出水池；8—溢流管

（三）测量参数及测试方法

1.瞬态压力的测量

分别在水泵出口、蝶阀出口及管道中点安装压力传感器，将瞬态压力讯号转换为电信号并输送至光线示波器记录。

2.瞬态流量的测量

在出水管上安装管道式流量计，应能测量正反两个方向的流量。由流量变送器将瞬态流量信号转变为电信号输入光线示波器记录。

3.瞬态转速的测量

安装转速传感器，将瞬态转速信号转变为脉冲电信号并输入示波器记录。

4.瞬态转矩的测量

采用扭矩仪，将水泵瞬态转矩变为电量并输入示波器记录。

（四）实验方法及步骤(www.daowen.com)

1.实验前的准备工作

（1）熟悉并了解实验装置，检查设备及量测仪表是否正常。

（2）启动真空泵为辅助泵和实验泵充水。

（3）打开溢流管上的闸阀，启动辅助供水泵和实验泵，并调节溢流阀的开度使出水池水位稳定。

（4）打开二次量测仪表的直流电源开关，将光线示波器起辉，检查和调整光点位置。若所有待测信号的光点发生移动，表示测量仪表正常，即可进行水锤实验。

2.水泵出口无逆止阀的停泵水锤实验

（1）按下光线示波器的记录按钮，使示波器开始记录。

（2）将实验泵停机，光线示波器即可记录停泵水锤过程。

（3）观察记录信号，若压力、流量等示波线趋于稳定，表示水泵稳定在飞逸转速下倒转，全部过程测试完毕。

3.水泵出口有逆止阀的停泵水锤实验

运用水泵出口蝶阀模拟普通逆止阀的关阀过程。停泵过程中，当水泵即将由正常水泵工况进入正转逆流制动工况时，蝶阀快速关闭，光线示波器同步记录蝶阀出口的瞬态压力。

为进一步观察水泵出口阀不同关闭情况对停泵水锤过程的影响，可调节蝶阀的关阀历时和关阀速率来模拟出口阀的不同关阀过程，将关阀时的角位移转换为线位移，并通过非电量向电量的转变输入示波器同步记录。

（五）课外作业

（1）根据停泵水锤的实验结果，将示波纸上记录的水锤过程整理为h—t、q—t和α—t、β—t等无量纲参数过程线。

（2）比较和分析有逆止阀和无逆止阀抽水装置的停泵水锤过程的异同。
