（一）实验目的

（1）了解水泵并联、串联实验装置。

（2）确定水泵并联、串联运行时的Q—H 曲线，了解该曲线与单泵运行时水泵性能曲线之间的关系。

（3）通过实验，加深对水泵并联、串联运行特性的理解。

（二）实验装置

图1-3-7为水泵并联、串联抽水装置示意图。关闭闸阀5、8和11，打开闸阀6、7、9和10，由Ⅱ泵将吸水池中的水抽送至Ⅰ泵进口，经Ⅰ泵和出水管输送至量水堰13，并返回吸水池形成循环，即构成水泵串联系统。

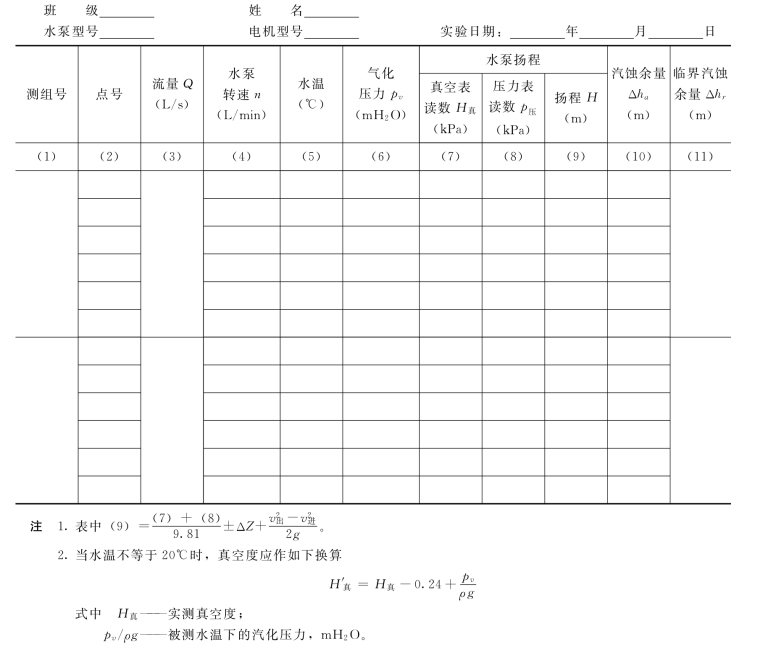

表1-3-2　水泵汽蚀实验报告表

关闭闸阀9、11，打开闸阀5、6、7、8和10，Ⅰ泵和Ⅱ泵抽取的水汇合后，经量水堰13，回到吸水池，从而形成水泵并联系统。

（三）实验步骤

1.单泵性能实验

在图1-3-7中，关闭闸阀9、8、11，打开闸阀5、7和10，启动Ⅰ泵，由水泵基本性能实验中所述的方法步骤，即可对Ⅰ泵进行单泵性能实验。同理，关闭闸阀9、7、10，打开闸阀6、8和11，可对Ⅱ泵进行基本性能实验。

根据实验结果，在同一张图上分别绘制出Ⅰ泵和Ⅱ泵的特性曲线（Q—H）Ⅰ、 （Q—H）Ⅱ。

2.水泵并联运行实验

在图1-3-7中，启动Ⅰ泵和Ⅱ泵，同时关闭闸阀9、11，打开闸阀5、6、7、8、10，做Ⅰ泵和Ⅱ泵的并联运行实验。

(www.daowen.com)

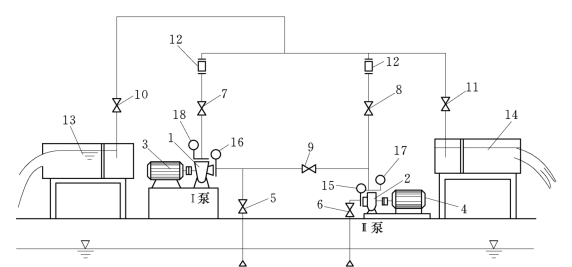

图1-3-7　水泵并、串联实验装置示意图

1、2—水泵；3、4—电动机；5～11—闸阀；12—涡轮流量计；13、14—量水堰；15、16—真空表；17、18—压力表

实验过程中需调节阀7和阀8，使并联泵出口压力表读数基本相等。记录其中一台泵的真空表读数H真和压力表读数p压，并根据该泵所对应的流量值，由式（1-3-7）计算并联泵的扬程，量水堰13所测得的流量为并联系统的流量。

3.水泵串联运行实验

关闭Ⅱ泵出水管上的闸阀8、11和Ⅰ泵吸水管上的闸阀4，同时打开闸阀6、7、9和10，启动Ⅱ泵，待1泵运行稳定后，再启动Ⅰ泵。将Ⅰ泵进水侧的真空表换上压力表，记录Ⅱ泵真空表15的读数和Ⅱ泵压力表17以及Ⅰ泵真空表16、压力表18的读数，并按式（1-3-9）计算泵的总扬程，即

式中 H真——Ⅱ泵真空表读数，kPa；

、、——Ⅰ泵、Ⅱ泵出口处压力表的读数，kPa；

Z——压力表18中心至真空表测点的高差，m；

v进——Ⅱ泵吸水口处的平均流速，m/s；

v出——Ⅰ泵出水口处的平均流速，m/s；

其他符号的意义同前。

（四）课外作业

根据上述测量和计算的成果，在同一张图上分别绘出Ⅰ泵和Ⅱ泵的性能曲线 （Q—H）Ⅰ，（Q—H）Ⅱ，绘出两台泵并联的综合性能曲线QⅠ+Ⅱ—H，或两台泵串联的性能曲线Q—HⅠ+Ⅱ。

再根据Ⅰ泵、Ⅱ泵单独运行的性能曲线，依水泵并联时，同扬程下流量相加，水泵串联时，同流量下扬程相加，绘出串联、并联的性能曲线，与测得的结果比较，如两者有差别，分析原因，提出处理意见。
