实践教学指导书:水泵汽蚀实验结果

(一)实验目的

(1)观察和了解水泵汽蚀现象及其对水泵性能的影响。

(2)通过测绘水泵的汽蚀性能曲线,加深对叶片泵汽蚀理论的理解。

(3)了解影响水泵汽蚀的主要因素及防止空化汽蚀发生的措施,进一步理解计算确定水泵安装高度的意义。

(二)实验装置

图1-3-6为一闭式离心泵汽蚀实验装置示意图,实验泵从密封储液罐内吸水,并通过与水泵和密封罐连通的出水管形成闭式循环,故称为封闭式水泵试验台。为便于观察汽蚀发生和发展的过程,密封罐和吸水管可用透明的有机玻璃制作。

实验中采用的设备及测量仪表如下:

(1)管道流量计——测量水泵流量。

(2)压力表及真空表——测量水泵扬程

(3)密封储液罐——调整水泵进口真空值及用以观察汽蚀现象。

(4)水泵机组。

(5)真空泵机组——形成密封罐内的真空。

(三)实验方法和步骤

1.实验原理

在水泵工作范围内使其流量保持为一定值,通过加大水泵进口的真空度来减小有效汽蚀余量,使其等于或小于水泵临界汽蚀余量,形成水泵汽蚀。找到该流量下的临界汽蚀余量,即Δhr=Δhcr。每改变一次水泵进口的真空度,同时读取水泵进口真空表读数和出口压力表读数,并计算出该流量下的水泵扬程H 及有效汽蚀余量Δhcr,并绘制H—Δha关系曲线,据此找出该流量下的临界汽蚀余量Δhcr。对每一流量进行6~8次实验,测定6个以上不同流量下的Δhcr值,再根据Δhr=Δhcr,即可绘出水泵的Δhr—Q曲线,Δhr+0.3= [Δh]mH2O即为水泵的允许汽蚀余量,从而可得 [Δh]—Q 曲线,或转换得到(Hs)—Q曲线。

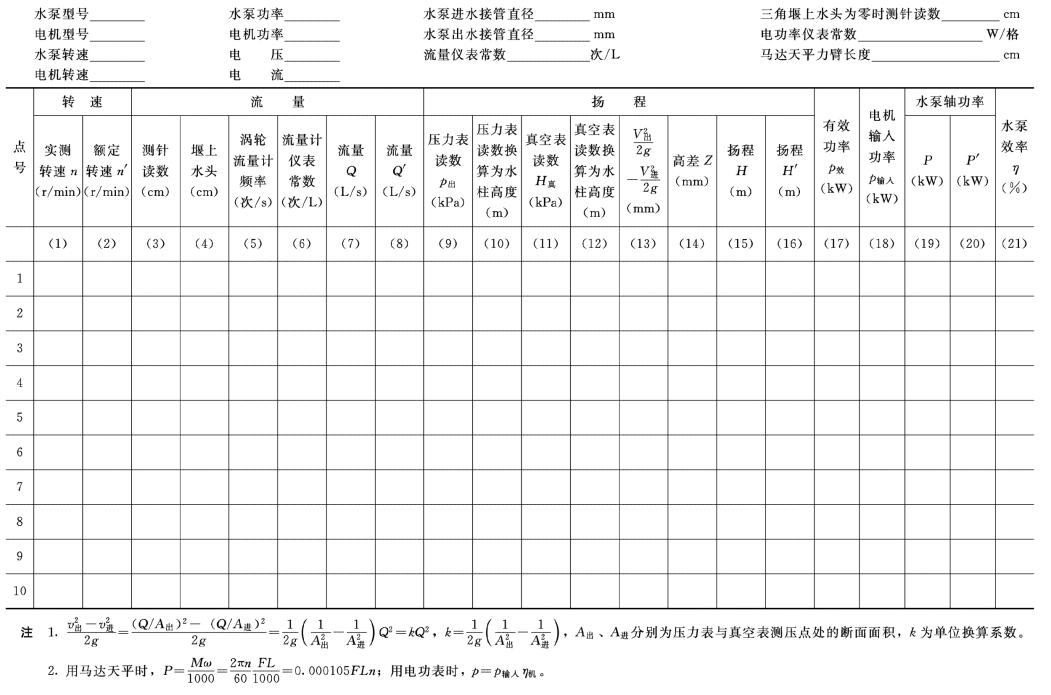

表1-3-1 离心泵性能试验记录及计算表

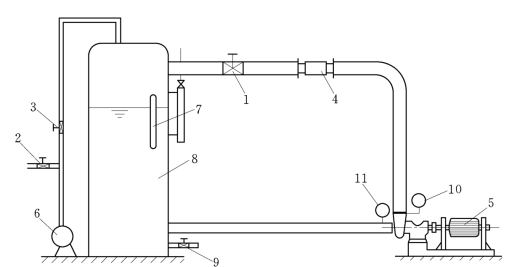

图1-3-6 离心泵汽蚀实验装置示意图

1、2、3、9—闸阀;4—涡轮流量计;5—水泵电机;6—真空泵;7—水温计;8—密封储液罐;10—压力表;11—真空表

2.实验步骤

(1)实验前的准备工作。包括如下几项内容:

1)熟悉和了解实验装置,检查各种实验设备和量测仪表。

2)给密封储液罐灌水,充至罐内4/5的容积。

3)给水环式真空泵充水。

(2)启动水泵机组,并开启出水管上的闸阀,使水泵流量为一定值。

(3)关闭密封罐通气阀,启动真空泵,使水泵进口达到一定的真空值,记录此时的流量Q、扬程H、装置汽蚀余量Δhcr等参数。(www.daowen.com)

(4)重新启动真空泵,加大水泵进口真空度,并通过调节出口阀使流量仍保持为上述稳定值不变,重复步骤(3)6~8次。在测量过程中,当扬程H 稍有改变时,应加密测量点据,直至扬程开始发生陡降,以便找出该流量下的临界汽蚀点,确定相应的临界汽蚀余量Δhcr

(5)打开密封罐进气阀,使液面恢复为大气压,改变出口阀的开度,重复步骤 (3)、(4),即可对其他流量下的参数进行测量。

(四)参数计算

1.扬程H

扬程的计算可采用式(1-3-1)。

2.有效汽蚀余量Δha的计算公式为

式中 pa——当地大气压力,kPa;

pv——实验水温下的汽化压力,kPa;

v1——水泵进口测压断面流速,m/s;

ps——水泵进口真空表读数,kPa;

ρ——水的密度,ρ=1000kg/m3

3.临界汽蚀余量Δhcr

一般根据实验数据点绘的H—Δha曲线确定。目前对以哪一点的Δha值作为Δhcr尚无统一的标准,现将常用的几种方法列出,以供参考。

(1)以扬程H 或效率η下降1%时所相应的Δha作为Δhcr

(2)以扬程下降(2+0.5k)H/100时所相应的Δha作为Δhcr,其中k为形式数

(3)按有关标准规定,当扬程降低2%时所相应的Δha值即为Δhcr

(4)参数的换算。由于电源频率的波动引起电机实测转速不完全等同于额定转速,需通过比例律进行换算,公式为

式中 Q、H、Δhr——实测转速n下的水泵流量、扬程和汽蚀余量;

Q′、H′、Δh′r——换算到额定转速n′下的水泵流量、扬程和汽蚀余量。

(五)课外作业

(1)根据实验结果,整理并填写“水泵汽蚀实验报告表”,见表1-3-2。

(2)绘制水泵不同流量下的Δh—Q或 [Δh]—Q性能曲线(其中允许汽蚀余量 [Δh]=Δhcr+0.3mH2O)。
