（一）目的和要求

（1）了解叶片泵的结构和工作原理，为进一步学习叶片泵理论打好基础。

（2）了解叶片泵主要零部件的结构及作用。

（3）了解水流在不同类型叶片泵中的流动状况，建立感性认识。

（4）了解抽水装置的组成及管路附件的作用。

（二）内容与方式

（1）参观离心泵、混流泵和轴流泵等叶片泵实物和挂图，使学生熟悉叶片泵的结构及工作原理。

（2）学生自己动手解体上述三种叶片泵，并把主要零部件进行拼装。

（3）放映《水泵基本构造》录像片、幻灯片、动画片。

（4）对照实物介绍真空泵、深井泵、潜水泵、自吸泵和水轮泵等其他类型泵的结构特点和工作原理。

（5）参观抽水装置及管路附件，讲解水泵抽水装置的组成及各管路附件的作用。

（三）课外作业

根据给出的四种叶片泵结构图，填写各零部件的名称编号及其主要作用。

将各零部件的名称及编号填入图中：(www.daowen.com)

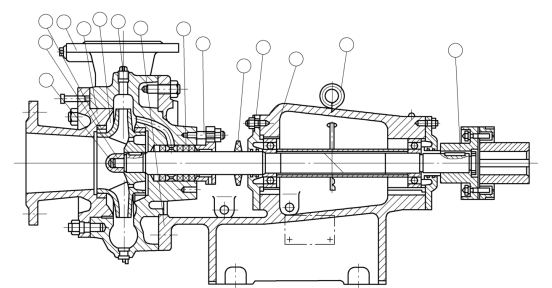

图1-3-1　单吸式离心泵 （乙式）结构图

1—泵体；2—泵盖；3—叶轮；4—泵轴；5—托架；6—水封环；7—填料；8—填料压盖；9—水封管；10—轴套；11—减漏环 （口环）；12—底衬环；13—放气孔；14—键；15—滚动轴承；16—滑动轴承；17—轴承体；18—叶轮螺母；19—导叶体；20—进水弯管；21—出水弯管；22—进水喇叭；23—联轴器；24—油杯；25—轮毂

图1-3-2　双吸式离心泵结构图

1—泵体；2—泵盖；3—叶轮；4—泵轴；5—托架；6—水封环；7—填料；8—填料压盖；9—水封管；10—轴套；11—减漏环 （口环）；12—底衬环；13—放气孔；14—键；15—滚动轴承；16—滑动轴承；17—轴承体；18—叶轮螺母；19—导叶体；20—进水弯管；21—出水弯管；22—进水喇叭；23—联轴器；24—油杯；25—轮毂

图1-3-3　蜗壳式混流泵结构图

1—泵体；2—泵盖；3—叶轮；4—泵轴；5—托架；6—水封环；7—填料；8—填料压盖；9—水封管；10—轴套；11—减漏环 （口环）；12—底衬环；13—放气孔；14—键；15—滚动轴承；16—滑动轴承；17—轴承体；18—叶轮螺母；19—导叶体；20—进水弯管；21—出水弯管；22—进水喇叭；23—联轴器；24—油杯；25—轮毂

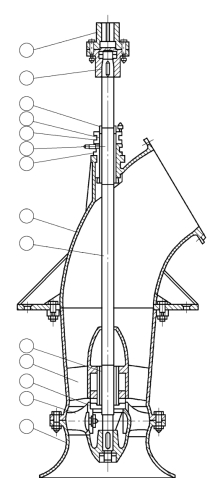

图1-3-4　立式轴流泵结构图

1—泵体；2—叶轮；3—导叶体；4—泵轴；5—填料；6—填料压盖；7—出水弯管；8—进水喇叭；9—联轴器；10—联轴器连接键；11—轮毂；12—后导水帽
