(一)狭缝模型渗流实验原理

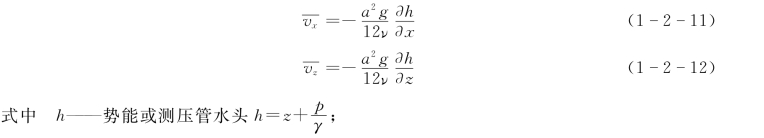

从N—S方程出发,可得到两平行平板之间位势流动的平均流速

ν——运动黏度;

a——两平行平板之间的距离;

g——重力加速度。

很明显,式 (1-2-11)、式 (1-2-12)中的平均流速与达西定律

完全相似。因而,模型中的渗透系数可表达为

因此,当采用渗透介质的ν=const时,只要适当控制两平行平板之间的距离a,即可改变模型中的渗透系数km

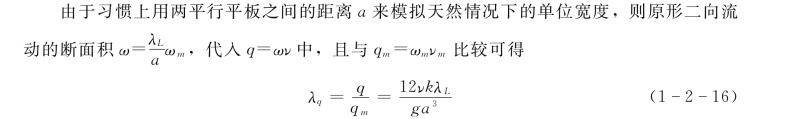

或原形的单宽流量

式中 k——原形渗透系数;

λL——模型比尺;

qm——模型流量。

所以,当已知模型比尺λL,原型的渗透系数k,模型中所用液体的运动黏度ν和宽度a时,只要测出模型中的流量qm,即可计算原型中的渗透流量q。

(二)均质土坝渗流实验

1.演示目的

通过对不透水地基上二维均质土坝渗流的演示实验,了解均质土坝稳定挡水时渗流流线的分布及坝内浸润线的实际形态,测定恒定条件下的渗透流量。

2.演示设备

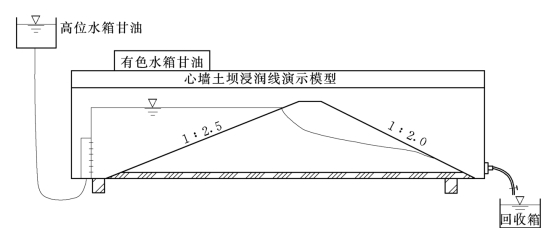

不透水地基上均质土坝渗流模型的简图如图1-2-6所示,狭缝宽度a=1mm,渗透系数为km=0.0012g/12ν甘油

图1-2-6 均质土坝 (不透水地基)渗流演示模型

3.演示方法

(1)向 “静水盒”中倒入适量的红颜色甘油,并排气。

(2)向高位水箱和“水库”中倒入无色甘油至溢流,并保持恒定水位。

(3)待恒定后,即可观测坝内浸润线及渗透流线。

(4)用量筒配合秒表测量出模型土坝的渗透流量,代入原型单宽流量公式。

式中 ν甘油——甘油的运动黏度,在20℃时,

k——原型均质土坝的渗透系数;

λL——模型的长度比尺;

qm——模型中的恒定流量;

a——模型中流道的宽度,本模型a=0.001m。

(5)将渗出后的甘油回收瓶中。

(6)实验完毕后,请用自来水冲洗模型,回收的甘油应加盖密封。(www.daowen.com)

(三)心墙土坝渗流演示实验

1.演示目的

通过二维心墙土坝渗流浸润线的演示,了解坝内心墙在构筑土坝中的地位和作用。

2.演示设备

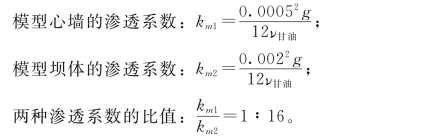

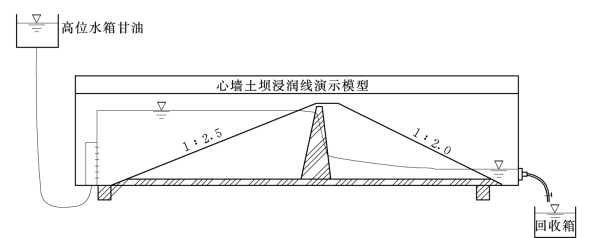

心墙坝演示模型的简图如图1-2-7所示。

图1-2-7 心墙坝渗流演示模型简图

3.演示方法

(1)如图1-2-7所示连接好高位水箱和回收甘油瓶。

(2)向高位水箱和“水库”中倒入有色甘油。

(3)待稳定后观测坝内浸润线。

(4)演示完毕,冲洗设备。

(四)斜墙土坝渗流演示实验

1.演示目的

通过二维斜墙土坝渗流浸润线的演示,了解坝内斜墙在构筑土坝中的地位和作用。

2.演示设备

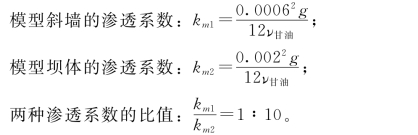

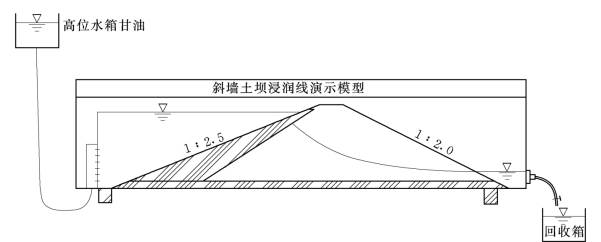

斜墙坝演示模型的简图如图1-2-8所示。

图1-2-8 斜墙坝渗流演示模型简图

3.演示方法

(1)如图1-2-8连接好高位水箱和回收甘油瓶。

(2)向高位水箱和“水库”中倒入有色甘油。

(3)待稳定后观测坝内浸润线。

(4)演示完毕,冲洗设备。

(五)闸基渗流演示实验

1.演示目的

通过对带板桩闸基渗流流线的演示,加深了解透水地基上闸基渗流流线的空间分布特性。渗径长度小的流线上,流速大,水力坡度大;渗径长度大的流线上,流速小,水力坡度小。

加深了解当边界条件一定时,闸基渗流(有压渗流)的流谱不随上下游作用水头差的影响而保持不变。

2.演示设备

带板桩的闸基渗流模型简图如图1-2-9所示。

3.实验方法

(1)向高位水箱中倒入自来水,并将红颜色水倒入后面的水箱,然后排除狭缝中的气泡。

(2)调节模型尾部排水管上的止水夹,使得通过模型中的流量较小。

(3)观察闸基渗流流线的分布形态。

(4)演示完毕,冲洗模型。
