用户可以使用下列方式设置参考条件
GUI:Main Menu︱Solution︱FLOTRAN Set Up︱Flow Environment︱Ref Conditions,弹出图6-22所示的流体计算参考条件设置面板,该面板包括7个参数:

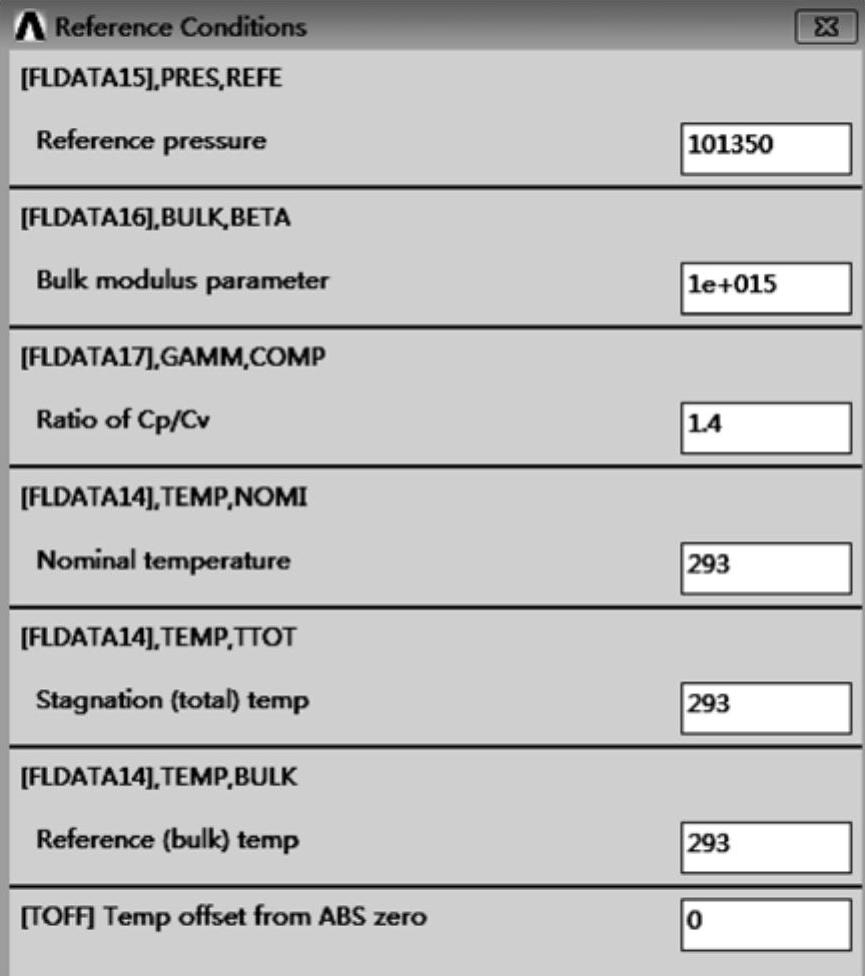

图6-22 流体计算参考条件设置面板
(1)参考压力
Reference pressure为参考压力,程序通过参考压力、相对压力以及流体密度和坐标系相关的值计算流体绝对压力,详细理论用户可以参考第2章中1.6压力一节。默认值为一个标准大气压(101350Pa)。
(2)体积模量
Bulk modulus为体积模量参数。该参数主要用于计算瞬态不可压缩流体流动的计算。如果使用不可压缩算法(默认),则用户可以控制密度关于压力的导数值,即
体积模量的默认值为1×1015。
(3)比热容之比
Ratio of Cp/Cv为比热容之比。其中Cp为定压比热容,表示单位质量的物质在压力不变的条件下,温度升高或下降1℃或1K所吸收或放出的能量;Cv为定容比热容,表示单位质量的物质在容积(体积)不变的条件下,温度升高或下降1℃或1K吸收或放出的内能。该参数用力计算可压缩流体的流动问题,默认值为1.4。(www.daowen.com)
(4)名义温度
Nominal temperature为名义温度。如果用户没有设置边界条件或瞬态初始条件,则该参数表示流体的初始温度,默认值为293K。
(5)总(停滞)温度
Stagnation(total)temperature为停滞(总)温度。该参数用于可压缩绝热流体流体问题的计算。可以流体的动能中计算静态温度,而流体的动能可以由速度的幅值、比热容和重力常数计算得到。即有
2
(6)参考温度
Reference(bulk)temp为参考(体积)温度。如果指定了热通量或边界上的温度,则该参数被用来计算对流换热系数。参考温度即为流体外部环境温度默认值,为293K。
(7)偏移温度
Temp offset from ABS zero为到绝对零度的温度偏移值,对于摄氏温度单位该值为273,程序默认采用卡尔文温度单位,因此该值的默认值为0。
