ANSYS14.0/FLOTRAN流体粘度设置方法与示例

用户可以使用下列方法设置流体密度

命令:FLDATA12

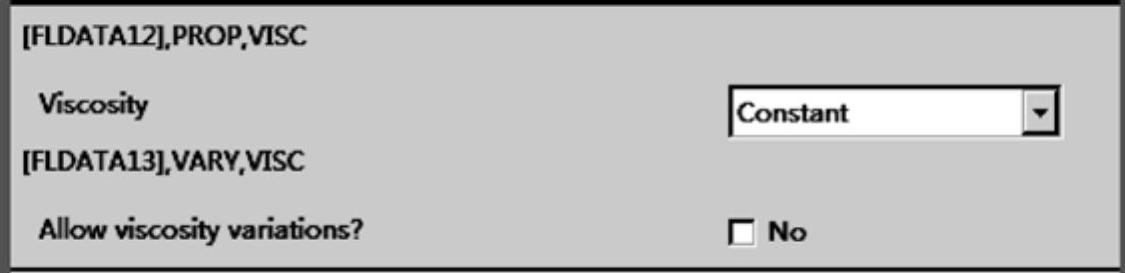

GUI:Main Menu︱Solution︱FLOTRAN Set Up︱Fluid Properties,弹出图6-9所示的流体粘度设置面板。


图6-9 流体粘度设置面板

1.常数的设置方法

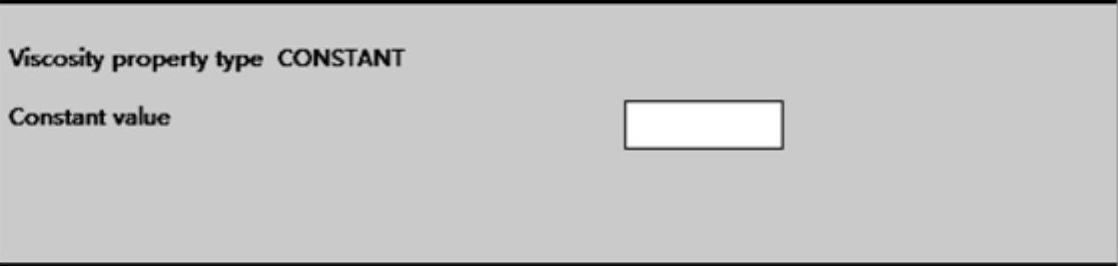

用户选择流体粘度设置面板中的Constant项,单击OK按钮,弹出图6-10所示的常数密度设置面板,该面板只有一个输入选项Constant value,该参数即为式(6-6)中的名义粘度μN


图6-10 常数粘度设置面板

2.液体的设置方法

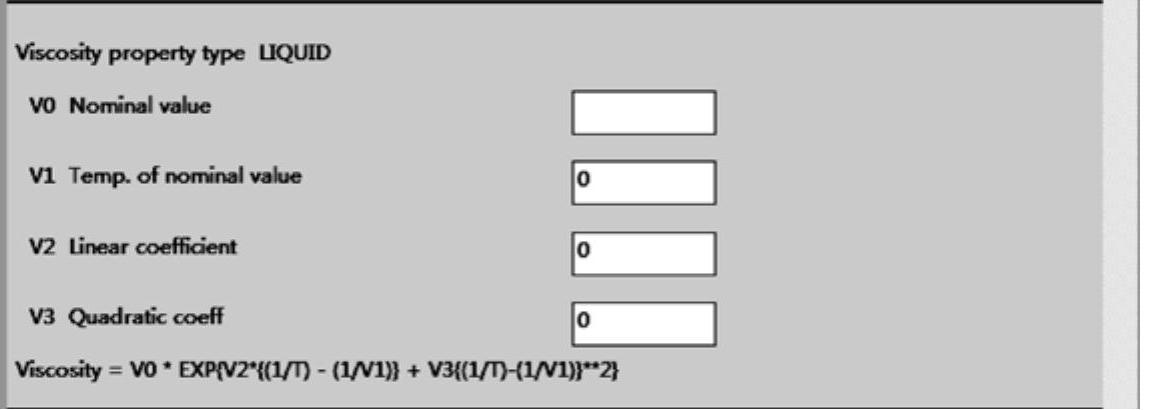

用户选择流体粘度设置面板中的Liquid项,单击OK按钮,弹出图6-11所示的液体粘度设置面板,该面板有四个输入参数,即V0、V1、V2和V3,V0对应于式(6-7)中的μN,V1对应于式(6-8)中的C1μ,V2对应于式(6-9)中的C2μ,V3对应于式(6-5)中的C3μ


图6-11 液体粘度设置面板

3.气体的设置方法

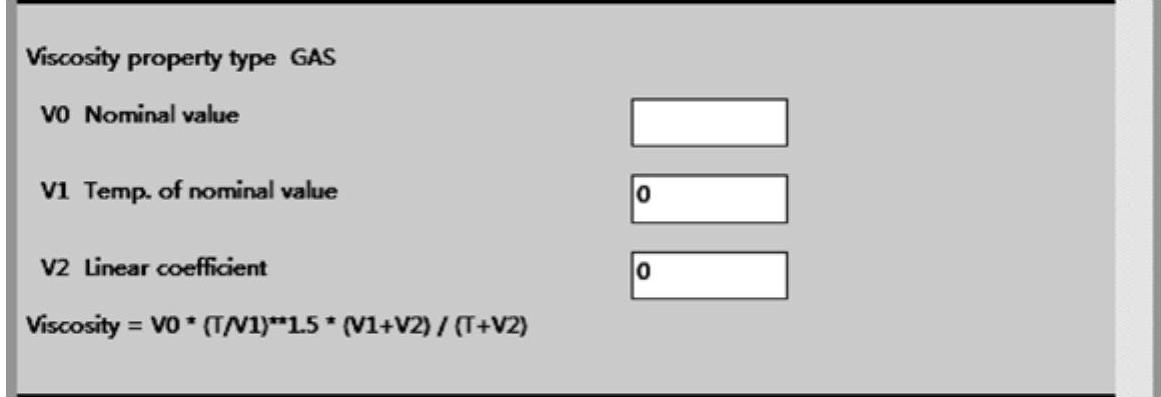

用户选择流体粘度设置面板中的Gas,单击OK按钮,弹出图6-12所示的气体粘度设置面板,该面板有三个输入参数,即V0、V1和V2,V0对应于式(6-9)中的μN,V1对应于式(6-9)中C1μ,V2对应于式(6-9)中C2μ


图6-12 气体粘度设置面板

4.幂率流体粘度模型设置方法

用户选择流体粘度设置面板中的Power law项,单击OK按钮,弹出图6-13所示的流体粘度设置面板,该面板有四个输入参数,即V0、D0、K和n,V0对应于式(6-11)中的μ0,D0对应于式(6-11)中的D0,K对应于式(6-11)中的K,n对应于式(6-11)中的n


图6-13 幂率流体粘度设置面板

5.Carreau流体粘度模型设置方法

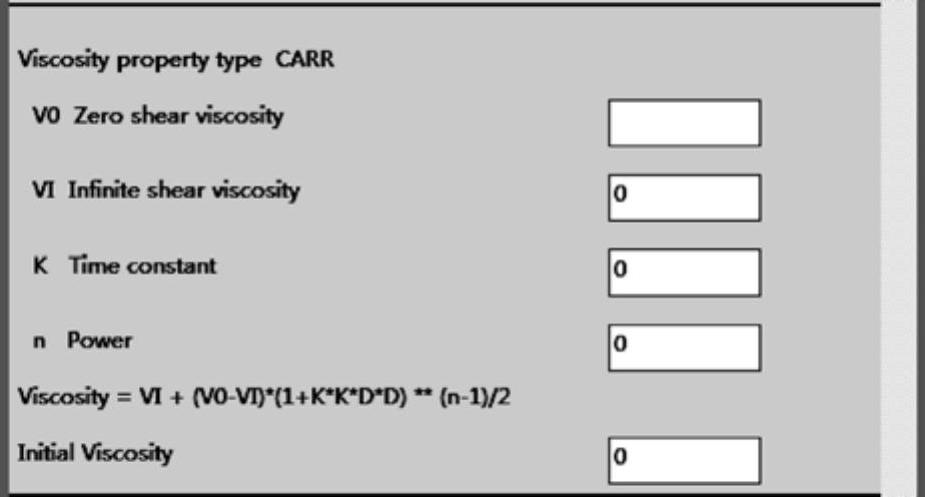

用户选择流体粘度设置面板中的Carreau项,单击OK按钮,弹出图6-14所示的流Carreau体粘度模型设置面板,该面板有五个输入参数,即V0、VI、K、n和Initial Viscosity,V0对应于式(6-12)中的μ0,VI对应于式(6-11)中的μ,K对应于式(6-11)中的λ,n对应于式(6-11)中的n;Initial Viscosity用于计算D。


图6-14 Carreau流体粘度设置面板

6.Bingham流体粘度模型设置方法

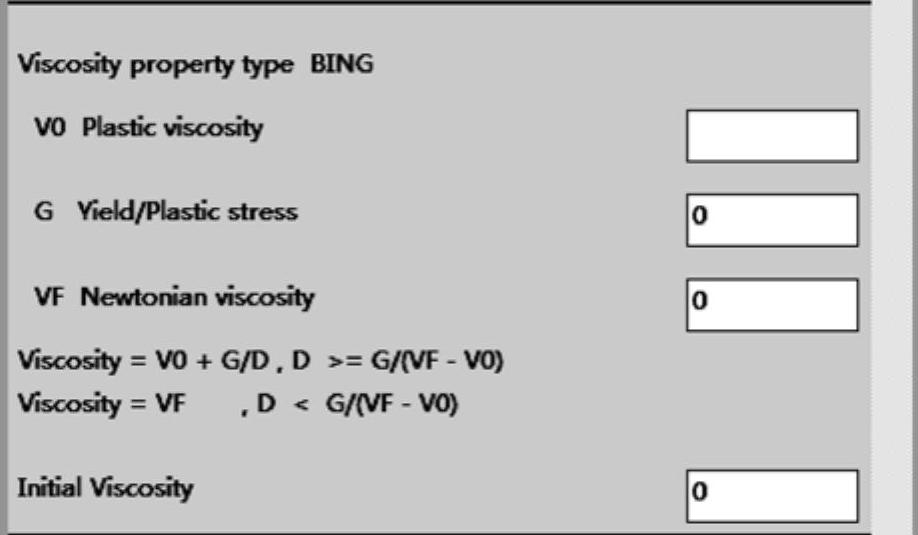

用户选择流体粘度设置面板中的Bingham项,单击OK按钮,弹出图6-15所示的Bingham流体粘度模型设置面板,该面板有五个输入参数,即V0、G、VF和Initial Viscosity,V0对应于式(6-14)中的μ0,G对应于式(6-14)中的G,VF对应于式(6-14)中的μr;Initial Viscosity用于计算D。


图6-15 Bingham流体粘度设置面板

7.多组分粘度的设置方法

FLOTRAN为多组分流体的粘度提供了一种计算方法,即CMIX,用户可以选择图6-9中流体粘度设置面板上的CMIX项进行激活,程序会自动计算多组分流体的粘度。
