ANSYS14.0/FLOTRAN共轭残差求解器参数设置

用户可用下列方式选择共轭残差求解器:

GUI:Main Menu︱Solution︱FLOTRAN Set Up︱CFD Solver Controls︱DOF,弹出求解器选择面板,选择Conj residua,单击OK按钮,则激活共轭残差求解器,并弹出图4-2所示的共轭残差求解器控制参数设置面板,该面板包括四个控制参数。

(1)MAXI参数

该参数用来设置最大迭代次数,对于求解速度默认值为100,对于求解压力方程和温度方程的默认值为1000。如果达到了设置的最大迭代次数,但是还没有满足收敛准则,则会弹出警告,而程序会正常进行继续计算。

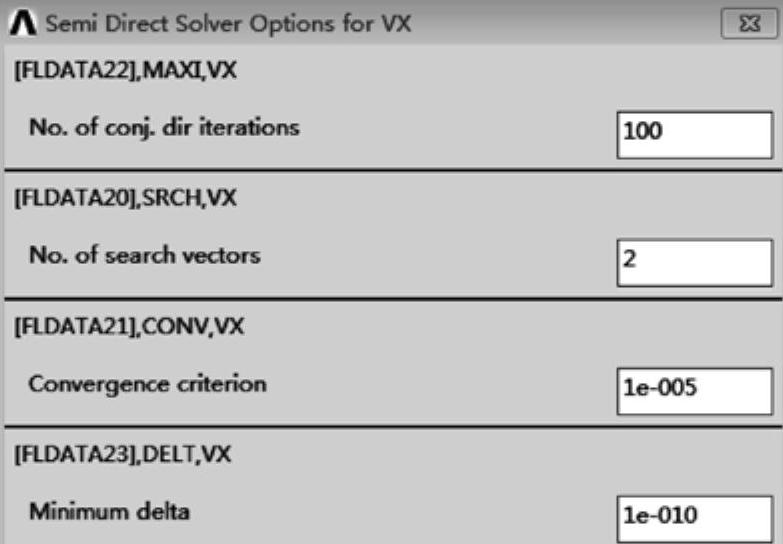

图4-2 共轭残差求解器控制参数设置面板

(2)SRCH参数

该参数用来设置搜索矢量数量,对于求解动量方程、压力方程、温度方程、湍流动能方程和湍流动能耗散率方程的默认值都为2。默认设置可以满足求解条件良好的问题。对于不同的问题,要求使用的搜索方向的数量可能不同。有时可能需要指定20个搜索方向,但是用户需要注意每一个指定的方向需要在内存中存储N个节点信息。(N是模型中有限单元节点的数量).因此,对于较大的SRCH值,可能会出现计算需要求内存大于用户提供的内存,对于这种情况应该使用惯性松弛。共轭方向迭代算法使用了线性组合搜索方向求解技术。(www.daowen.com)

(3)CONV参数

该参数用来设置收敛准则因子,对于求解速度,湍流动能和湍流动能耗散方程的默认值为1×10−5,对于求解压力方程和温度方程的默认值为1×10−12。收敛准则因子代表了每一次总体迭代计算过程中的残差矢量内积,简称参数RTR,对于不可压缩流体方程简称为ZTR。对于求解速度该参数没有太多的限制,因为对于速度不需要进行精确求解。

(4)DELT参数

该参数用来设置最小的归一化的变化率,默认值为1×10−10。该参数将允许半直接方法继续求解。如果求解发生障碍,则可以使用DELT终止半直接求解器求解。如果计算停止了,则求解器仅增加很少数量的解答,尽管事实上还没有实现正确的求解。求解中的最大节点差别被归一化成一个变量并与DELT进行比较。

由于较小的变化率导致代数方程求解器终止被认为是一种正常的功能并没有任何警告信息而会被打印。FLOTRAN继续正常运行。如果RTR的值不会显著降低并且最后一次迭代产生的DelMax值小于用户指定的值,这表明求解基本不会发生变化,并且即使进一步努力计算也是浪费计算时间的。

该四个求解控制参数是所有半直接求解器控制的基本参数。
