1.理论简介
RNG k-ε模型可以计算低雷诺数湍流,其考虑到旋转效应,对强旋流计算精度有所提高。RNG k-ε模型来源于严格的统计技术。它和标准k-ε模型很相似,但是有以下改进:
1)RNG模型在ε方程中加了一个条件,有效地改善了精度。
2)考虑到了湍流漩涡,提高了在这方面的精度。
3)RNG理论为湍流Prandtl数提供了一个解析公式,然而标准k-ε模型使用的是用户提供的常数。
4)标准k-ε模型是一种高雷诺数的模型,RNG理论提供了一个考虑低雷诺数流动粘性的解析公式。这些公式的作用取决于正确地处理近壁区域。
这些特点使得RNG k-ε模型比标准k-ε模型在更广泛的流动中有更高的可信度和精度。RNG k-ε湍流模型非常适合模拟具有大曲率的几何模型,如一个经历180°转弯的管道。
在RNG模型中,使用一个不变量的函数计算湍流动能耗散式(2-33)中的C1ε,即
由式(2-40)可知,RNG k-ε湍流模型求解需要11个控制参数,但其中4个参数与标准k-ε湍流模型参数默认值相同。因此,RNG k-ε湍流模型可以输入7个控制参数:β∞—RNG湍流模型的常数、C1—RNG湍流模型常数、C2—湍流动能耗散率常数、Cμ—湍流常数、σk—湍流动能方程中的施密特数、σε—湍流动能耗散率的施密特数、η∞—应变率参数η的渐进值。表2-2列出了RNG k-ε湍流模型控制参数的默认值。对于RNG湍流模型,式(2-37)中的转动常数Cr=0。(www.daowen.com)

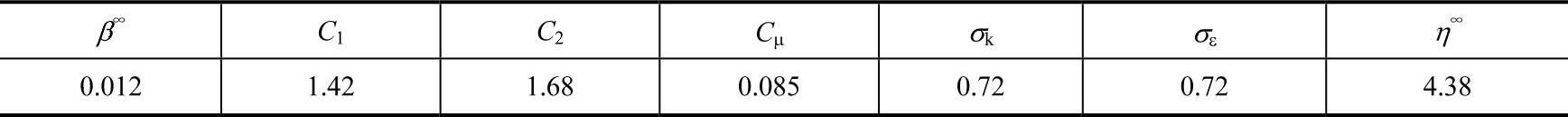

表2-2RNG k-ε湍流模型计算参数
2.激活方法
可以使用以下方式选项激活RNG k-ε湍流模型:
命令:FLDATA24,TURB
GUI:Main Menu︱Solution︱FLOTRAN Setup︱Turbulence︱Turbulence Model,弹出图2-1所示的湍流模型设置面板。选择RNG,单击OK按钮,激活RNG k-ε湍流模型,弹出图2-5所示的RNG k-ε湍流模型输入参数面板,输入6个参数:Cmu、C1、C2、STCK、SCTD和BETA。其中C1对应于式(2-40)中的C1;Cmu、C2、STCK、SCTD这4个参数含义同标准k-ε湍流模型相同,但默认值有所不同;β对应于RNG湍流模型的常数β∞,对应于卡门常数为0.4的情况。

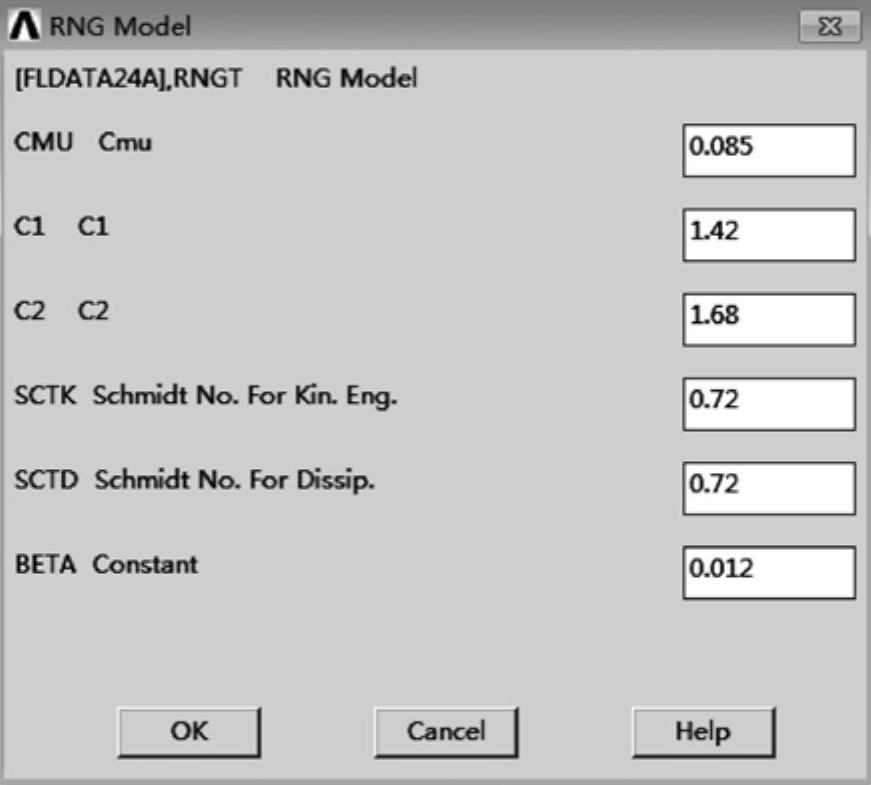

图2-5 RNG k-ε湍流模型输入参数面板
此外,η∞只能使用命令进行修改,格式如下:FLDATA24A,RNGT,ETAI,Value,其中的Value为用户输入的η∞。浮力计算参数的设置方法与标准k-ε湍流模型相同。
