1.理论简介
标准的k-ε湍流模型的湍流动能方程为
标准的k-ε湍流模型的耗散率方程为
式(2-32)和式(2-33)中的最后一项用于模拟浮力影响。求解式(2-32)和式(2-33),需要提供以下参数:σk—湍流动能方程中的施密特数;C4—湍流动能方程常数;β—热膨胀系数=,该参数表示在压强保持恒定的情况下,流体的体积随温度升高而增加(体积膨胀)的特性成为流体的膨胀性;σt—能量方程中的施密特数;σε—湍流动能耗散率方程中的施密特数;C1ε—湍流动能耗散率常数;C2—湍流动能耗散率常数;Cμ—湍流常数。此外,求解式(2-32)和式(2-33),用户还需要提供流体属性参数:μt—湍流粘度;ρ—流体密度。如果求解过程中考虑流体温度,则还需联合使用能量方程进行求解。用户还需要输入另外两个参数:导热系数和比热容。具体的定义方法用户可参见第6章。表2-1列出了这些参数的程序默认值。

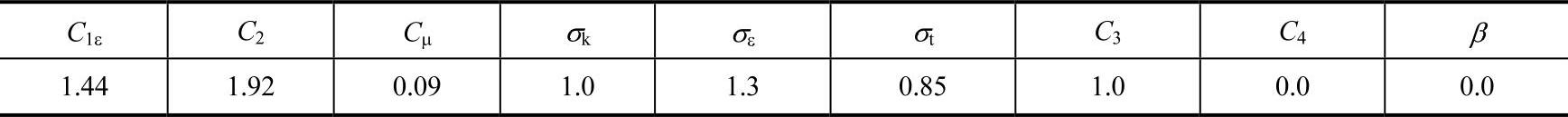

表2-1 标准k-ε湍流模型计算参数
通过计算湍流方程可以获得有效粘度和有效热导热系数,即
式中,μe为有效粘度;Ke为有效导热系数;σt为湍流施密特数(Schmidt)。
其他4个湍流模型,通过构造新的Cμ或耗散方程中的源流体项来实现对k-ε湍流模型的修正。修改后的新函数使用两个不变量进行构造,其中一个不变量为对称变形张量Sij,另一个不变量为非对称转动张量Wij。这两个不变量都是基于流体流场速度建立的:
式中,Cr为与使用的湍流模型相关的常数;Ωm为坐标系的角速度;εmij为交变张量算子。
该不变量为
(www.daowen.com)
和
2.激活方法
可以使用以下方式激活标准k-ε湍流模型
命令:FLDATA24,TURB
GUI:Main Menu︱Solution︱FLOTRAN Setup︱Turbulence︱Turbulence Model,弹出图2-1所示的湍流模型设置面板。选择Standard K-E项,单击OK按钮,激活标准k-ε湍流模型,弹出图2-3所示的标准k-ε湍流模型输入参数面板,输入4个参数Cmu、C1、C2和SCTK。这4项参数的含义:Cmu为式(2-33)中的湍流常数Cμ,C1为式(2-33)中的C1ε,C2为式(2-33)中C2,STCK为式(2-32)中的湍流动能施密特数σk,这4个参数的默认值如图2-3所示。
用户可通过下列方式设置浮力计算参数:
命令:FLDATA24,TURB
GUI:Main Menu︱Solution︱FLOTRAN Set Up︱Turbulence︱Buoyancy Terms,弹出图2-4所示的湍流浮力影响输入参数面板,输入3个参数BUC3、BUC4和BETA,这3项参数的含义:BUC3为式(2-33)中的湍流常数C3,BUC4为式(2-32)中的C4,BETA为式(2-33)中的β。

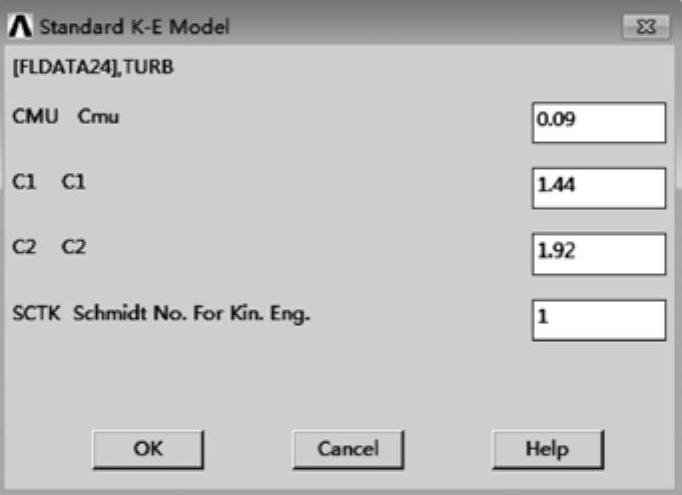

图2-3 标准k-ε湍流模型输入参数面板

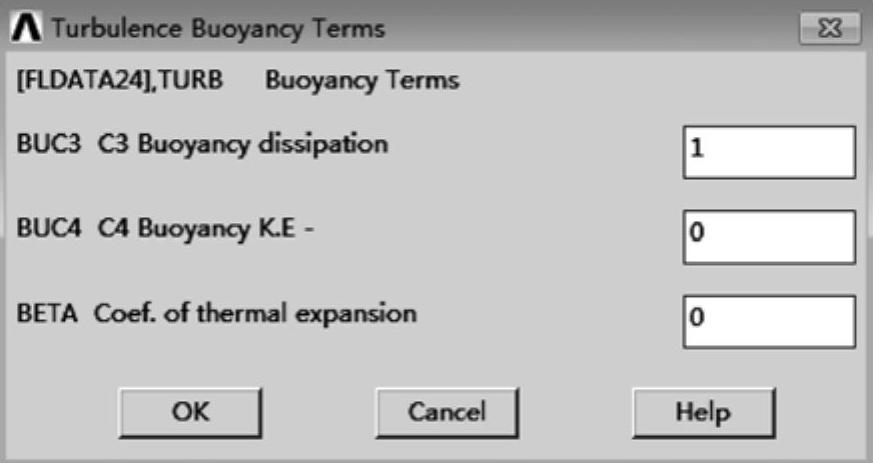

图2-4 湍流浮力影响输入参数面板
由表2-1可知,标准的k-ε湍流模型中有9个控制参数,其中8个参数支持GUI方式修改,此外还有一个湍流动力耗散方程中的施密特数σε只能使用命令进行修改,格式如下:FLDATA24,TURB,SCTD,Value,其中的Value则用户输入的σε。
