由于渗流和电流符合相同的数学物理方程式,两者各物理量有着对应的关系,因此,如果使电流区域和渗流区域几何相似,边界条件也相似,就可以通过测量电流的物理量来求解渗流问题,这种方法叫做水电比拟法。
1.水电比拟法原理
在孔隙介质中,符合达西定律的渗流运动可以用拉普拉斯方程式来描述,而导体中的电流运动也符合拉普拉斯方程式,也就是说,电流和渗流都符合同一个数学物理方程,它们的各物理量有对应的比拟关系。电流和渗流之间的比拟关系列于表11.7.1中。

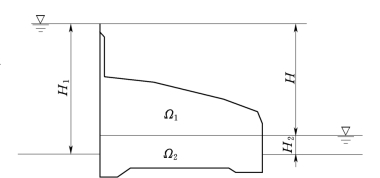

图11.7.4

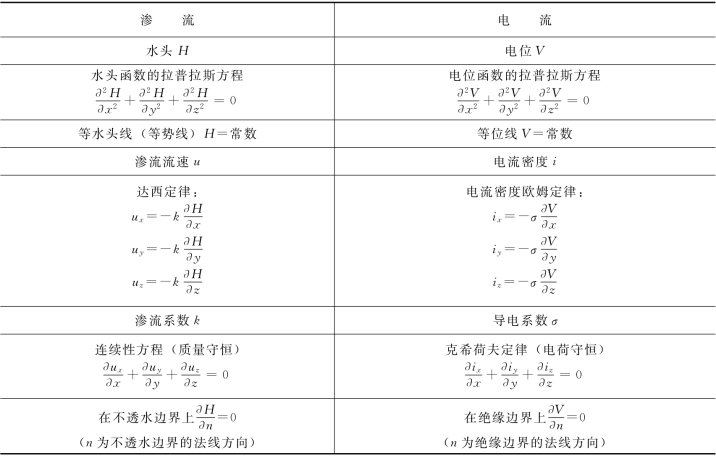

表11.7.1
从上表可以看出:如果使电场和渗流场的边界形状几何相似,渗流场中的不透水边界在电场中用绝缘体模拟,透水边界用等电位导电板模拟,渗流域用导电液模拟,则可得到一水电比拟模型。在该模型中测得的电位分布和等电位线,就相当于在渗流场中测得渗流水头的分布和等水头线。有了等水头线,再根据流线与等水头线正交原理加绘流线,从而得到方形网格的流网。
模拟均质土壤中的渗流时,导电液的导电率必须均匀。水电比拟法也可以用来求解非均质土壤中的渗流问题,这时模型应以具有不同导电率的导电液组成,各导电液的导电率和相应的渗透系数保持同一比例关系。
图11.7.5
2.水电比拟法的设备及操作
模拟渗流区的导电液有食盐溶液、硫酸铜溶液等,也可用普通自来水。在用导电液时,为了使各处的导电率保持相同,导电液的厚度必须各处相同,所以模型底盘必须保持水平。导电液的厚度不宜过薄,通常采用1~2cm。
模型的绝缘边界常用石蜡、有机玻璃等。模拟等电位的导电板常用黄铜或紫铜片制成。

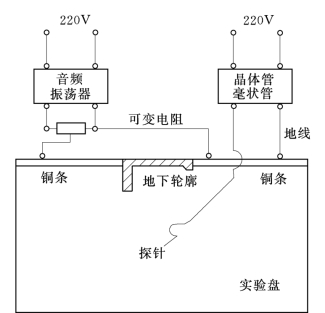

模型中的电器设备包括电源和量测设备,如图11.7.5所示。为了防止模型中发生电解现象,多采用交流电作为电源,通过音频振荡器获得频率在200~600 Hz左右和电压为5~10V左右的电源,接到模型的导电板上。
量测设备可用晶体管毫伏表,如图11.7.5所示。毫伏表的地线与下游导电板相连,另一端为探针。可由毫伏表上直接读得渗流区各点的电位,等电位线就是所要得到的渗流等势线或等水头线。
流线除了由已得到的等势线按流网的特性加以补绘外,也可以采用水电比拟法直接量测。这时,只要将原渗流区的透水边界改为不透水边界,不透水边界改为透水边界,也就是说原来模型中等电位的导电板改为绝缘体,原来的绝缘体改为等电位的导电板,这样测得的等势线即为所要求的流线。与已测到的等势线叠加在一起即是该渗流域的流网。有了流网,就可以求解渗流的各项运动要素。

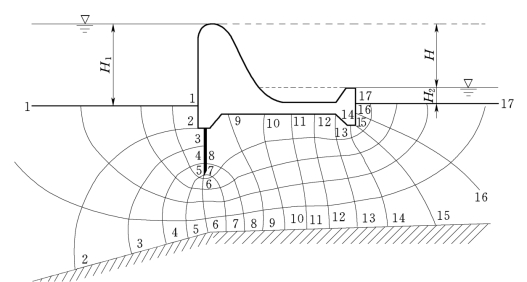

例11.7.1 某溢流坝地下轮廓及坝基渗流流网如图11.7.6所示,上游水位H1=18m,下游水位H2=2m,渗透系数k=5×10-5m/s,试求:(www.daowen.com)
(1)该溢流坝坝基单宽渗流量。
(2)地下轮廓上点11的渗透压强。
(3)下游溢出点17处的渗透流速。
解:
(1)单宽渗流量q计算
由图11.7.6的流网图,可看出,共有6条流线17条等势线,所以m=5,n=16,代入式(11.7.1),得:
图11.7.6
(2)地下轮廓上11点的渗透压强计算
点11位于第11条等势线上,其水头为:
已知该点处基底厚度为2m,下游水深H2=2m,所以该点处的y=4m,由式(11.7.6)得:
(3)下游溢出点17的渗流流速u计算
由式(11.7.3)计算,其中Δs为流网中16点至17点的距离,由图中量出Δs=2m,则
