绘制流网的方法有手描法及水电比拟法。

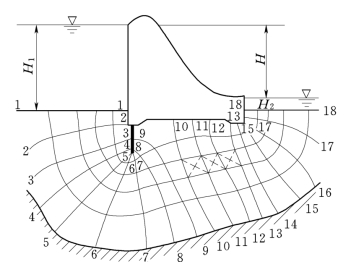

手描法是根据渗流域的边界和流网的特征直接绘出流网图。在第10章已经介绍了流网原理及绘制流网的方法。下面根据平面渗流的特点并结合图11.7.1所示的水工建筑物透水地基的有压渗流作如下说明：

（1）水工建筑物地下轮廓和不透水边界是边界流线。如图中地下轮廓和不透水边界都是边界流线，其他流线位于两者之间。

（2）上、下游河床表面1-1和18-18分别是入渗面和溢出面，而且都是边界等势线（等水头线），其他等势线位于两者之间。如2-2，…，17-17等。

(www.daowen.com)

图11.7.1

（3）根据流网的定义，绘制流网时要使等势线和流线正交，并使网格成曲线正方形。初绘的流网，不一定符合流网的特性，须反复修改。绘制的流网是否正确，可用网格的对角线来检验。如图11.7.1中虚线所示，如果每一网格的对角线都正交并相等，则流网是正确的。但是，由于边界，特别是建筑物地下轮廓形状通常是不规则的，在边界突变处很难保证网格为正方形，有时形成四边形或五边形。这就要从整个流网来看，只要绝大多数网格满足上述要求即可。因为个别网格不符合要求，对计算成果影响不大。流网的网格愈密，用以求得渗流各项运动要素的精度就愈高，可根据工程要求决定是否需要将流网全部加密或局部加密。

如果透水地基很厚，则地下轮廓以下越深处，流线的形状愈趋近于一个半圆弧，如图11.7.2所示。对于这种情况，最下面一条流线可画成半圆形，其圆心在建筑物地下轮廓水平投影的中点，半径R取地下轮廓水平投影长度的2.0～2.5倍，或当有板桩或帷幕时，半径R取为垂直尺寸的3.0～5.0倍。

由上述可以看出，流网的形状与上下游水位无关，对均质各向同性土壤，与渗透系数也无关，只与渗流域及其边界的形状有关。
