1.消能池深度d的计算

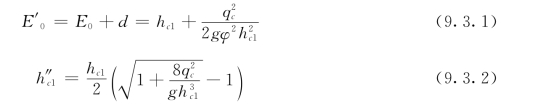

假设溢流坝如图9.3.1所示,衔接形式的判别结果为h″c>ht,即产生远驱式水跃,需要修建消能池。设建造的消能池深为d,池长为lB,在池中恰巧产生稍许淹没的水跃,即消能池末端水深为hT=σjh″c1,其中σj为水跃淹没系数,取1.05。h″c1是池中收缩水深hc1的共轭水深。hc1与h″c1分别由下面两个公式计算:

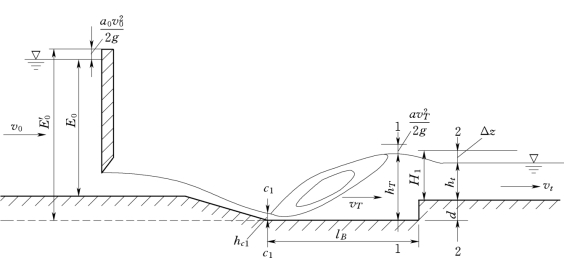

图9.3.1
由消能池出口的几何关系得:
或者
式中 ht——下游河道或渠道中的水深,一般是已知的;
Δz——消能池出口的水面落差。
消能池出口可以看作为淹没宽顶堰。若以下游河床为基准面,写出图中1-1和2-2断面的能量方程式,令动能校正系数α=1,得:(www.daowen.com)

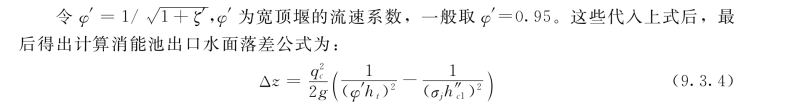

对于矩形断面渠道,vt=qc/ht,vT=qc/ (σjh″c1)。ξ′为消能池出口局部水头损失系数。
式 (9.3.1)~式 (9.3.4)就是计算消能池深度d的基本公式。需要采用试算或者迭代法求解。试算法的步骤大致就是:首先假设一个水深d,然后根据上面所推求的公式计算出一个池深d1。如果d与d1基本相等,则认为假设的池深正确,否则重设水深d,同上计算,直到两者基本相等为止。
当忽略式(9.3.3)中的Δz时,并以未挖池深时临界水跃的跃后水深h″c代替h″c1,可以得出初步估计水深的近似公式:
2.消能池长度lB的计算

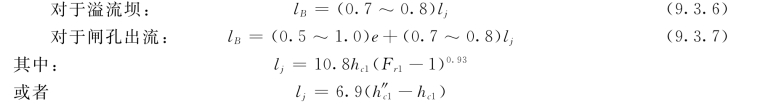

消能池的长度不能过长也不能过短。过长增加建筑费用,造成浪费;过短,不能在池中形成消能充分的水跃,达不到充分消能的目的,并且底部主流会跳出消能池,冲刷下游河床。合理的消能池长度应从水跃长度出发考虑。但是,考虑到消能池中水跃受到升坎的阻挡作用,形成强制水跃,因此它的长度比无坎时的自由水跃要短,故一般取消能池的长度如下。
式中 lj——平底上自由水跃的长度。
但式中的h′和h″应由hc1和h″c1代替。
