实用堰上的闸孔出流也有自由出流和淹没出流两种情况。

1.自由出流

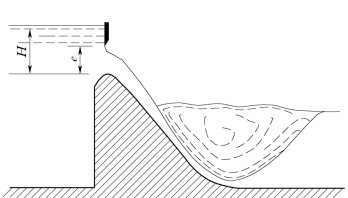

当下游水位低于堰顶、不影响闸孔出流时,为自由出流。图8.3.4为实用堰上的闸孔自由出流。实用堰上的闸孔自由出流因实用堰堰顶为曲线的原因,水流越过堰顶,即沿堰面下泄,因此不会出现像宽顶堰闸孔那样的收缩断面。

实用堰单孔闸孔自由出流流量公式按式(8.3.4)计算,即

式中 μ0——实用堰闸孔自由出流流量系数,可用下列经验公式计算。

平板闸门:

弧形闸门:

两式的适用范围都是0.1<e/H<0.75。

图8.3.4

图8.3.5

2.淹没出流(www.daowen.com)

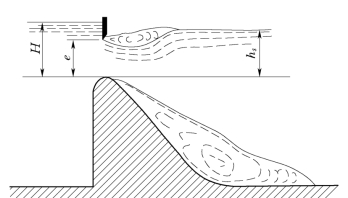

当下游水位超过实用堰的堰顶时,下游水位将影响闸孔的泄流量,如图8.3.5所示。实用堰上单孔闸孔淹没出流流量可近似按下式计算:

式中 μ0——实用堰闸孔自由出流的流量系数;

hs——下游水位超过堰顶的高度。

例8.3.2 某水库溢流坝采用实用堰,堰顶设平板闸门,共7孔,每孔宽b=10m,闸门开启高度e=2.5m,堰顶高程为43.36m,水库水位50.00m,下游水位低于堰顶,求通过溢流坝的流量(不计行近流速水头)。

解:

闸前水头

下游水位低于堰顶,故为自由出流。

实用堰上闸孔自由出流按式(8.3.4)计算(注意应乘以孔数n):

不计行近流速水头,则H0=H=6.64m
