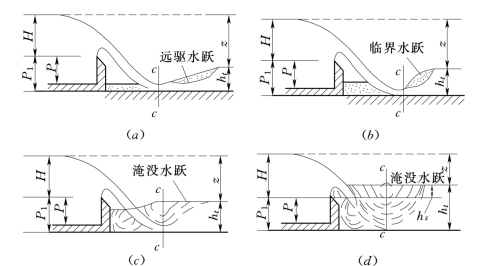

当水流通过堰、闸时,水流的大部分位能转为动能,因而堰闸出流速度很大,常在堰下游和闸后形成急流和水跃,如图8.1.4所示。水跃的位置和下游水深ht有关,ht比较小时,急流向下游冲得比较远,水跃的位置远离堰、闸,称为远驱水跃。ht越大,水跃的位置离堰、闸越近。当下游水深ht高到一定程度时,水跃就发生在紧靠堰、闸处,称为临界水跃,但这时下游水深ht对堰、闸的过水能力还没有影响。当下游水深ht更高时,堰、闸后的自由水舌和水跃受到淹没,称为淹没水跃。下游水深高到一定程度,对堰、闸的过水能力会产生影响。这时,下游水深越高,淹没程度越严重,堰、闸的过水能力也越小。
下游水深ht不影响堰、闸过水能力时的堰流和闸孔出流称为自由溢流。反之,下游水深ht高到已影响堰和闸孔过水能力时的堰流和闸孔出流则称为淹没溢流。在相同的上游水头作用和闸门开度情况下,淹没溢流的流量比自由溢流的流量小。
图8.1.4
当水流通过堰顶时,如果存在边墩和闸墩,则堰的净宽和上游来水的水面宽度是不相等的。这时边墩和闸墩将迫使过堰水流产生横向收缩,如图8.1.5所示,从而使水流的有效溢流宽度b1小于堰的净宽度b,降低了堰的过水能力,这就是侧收缩影响。有无侧收缩影响的判别标准为:
图8.1.5(www.daowen.com)
式中 B——堰前水面宽度;
n——堰的孔数;
b——每孔的净宽。
闸孔出流虽然也有一点侧收缩影响,但比堰流情况时的侧收缩影响小得多。所以在一般情况下,闸孔出流可不计侧收缩系数。
