1.输水能力计算

已知管路长度l、管径d或粗糙系数n及总水头H，确定管路通过的流量。

2.确定总水头

已知管路长度l、管径d和粗糙系数n，为保证通过一定流量Q，确定所需要的总水头H。

3.确定管路直径

管路长度l已确定，已知总水头H 和通过的流量Q，确定管路的直径d。

下面举例说明简单管路的计算。

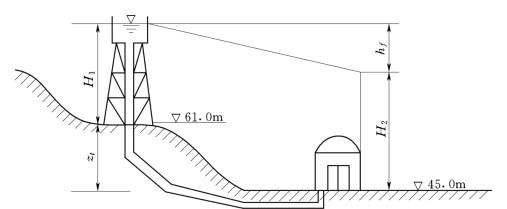

例6.3.1 由水塔向某工厂供水，如图6.3.2所示。采用旧铸铁管，管长l为900m，管径d为250mm，管路末端所需要的剩余水头H2为25m，水塔水面距地面高度H1为18m，水塔处地面标高为61m，工厂地面标高为45m，即zt为16m，求通过管路的流量Q。

图6.3.2

解：

这是一个长管的简单管路，全部水头H 除消耗于沿程水头损失hf之外，在管路末端还剩余水头H2，剩余水头也称为自由水头。若以工厂地面高程为基准线，列水塔水面与管路末端的能量方程，则

得：(www.daowen.com)

管路的输水能力按式（6.3.3）计算，即

设管中水流为阻力平方区，由公式K = AC计算或查表6.3.1，当d为250mm时，正常管的流量模数K为618.5L/s。代入式（6.3.3）得：

管中通过的流量为61.85L/s。

若采用比阻计算，先假设管中水流v≥1.2m/s，查表6.3.2，得S0=2.752。

由式（6.3.4）得：

验算管中流速v：

管中流速v＞1.2m/s，与假设相符。

管中通过的流量为60.3L/s，与采用流量模数法计算所得结果是很接近的。
