简单水力计算示例-水力学

短管的水力计算主要有三种:①输水能力计算;②确定总水头;③确定管道直径。下面举几个例子。

1.虹吸

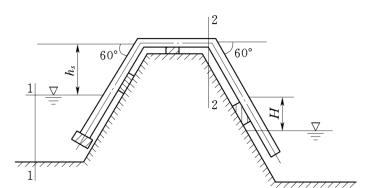

虹吸管一部分管线高于上游自由水面。如图6.2.3所示。若在虹吸管内造成真空,使作用在上游水面的大气压强与虹吸管内的压强之间产生压差,则水流即能通过虹吸管最高点流向下游。只要虹吸管内真空不被破坏,就能持续输水。虹吸管顶部的真空值不能太大,因为当虹吸管内压强低于液体温度相应的汽化压强时,液体将产生汽化,破坏水流的连续性。工程上限制虹吸管的最大真空度不超过允许的真空度hv允,最大的允许真空度一般为7~8m水柱。

虹吸管的水力计算主要是确定虹吸管的输水能力,即通过的流量Q,并根据允许真空度hv允确定它的安装高度。虹吸管管轴线的最高点到上游水面的高差称虹吸管的安装高度,以hs表示。

图6.2.3

例6.2.1 某渠道用直径d为0.5m的钢筋混凝土管从河道引水灌溉,如图6.2.3所示。上下游水位差H 为1.5m。虹吸管全长l为30m,其中第二个弯管至出口的管长为15m。进口装滤水阀,管的顶部有60°折角弯管两个。又已知该管的粗糙系数n为0.0138,最大允许真空度为7m,试求:

(1)虹吸管通过的流量。

(2)虹吸管最大的安装高度hs

解:

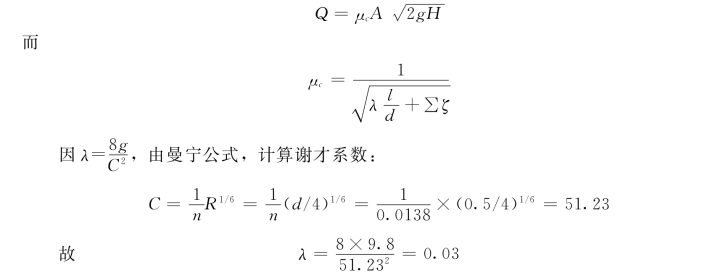

(1)计算虹吸管流量因为虹吸管出口在水下面以下,故为淹没出流。由式(6.2.7)可知:

式中 λ——沿程水头损失系数。

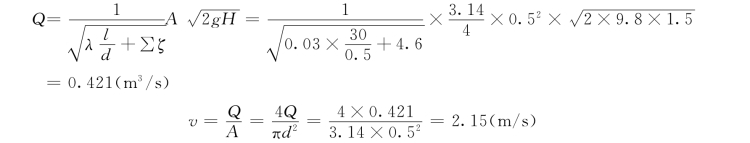

查局部水头损失系数表,得无底阀的滤水阀的ζ阀=2.5;60°折角弯管的ζ弯=0.55,出口淹没在水下的ζ出=1.0,则局部水头损失系数之和∑ζ=ζ阀+2ζ弯+ζ出=2.5+2×0.55+1.0=4.6,忽略行近流速水头,将已知数据代入流量公式,则得:

(2)计算虹吸管最大安装高度hs

虹吸管最大真空发生在管轴线位置最高且水头损失相对最大的断面。本题最大真空发生在第二个弯头处,即2-2断面。

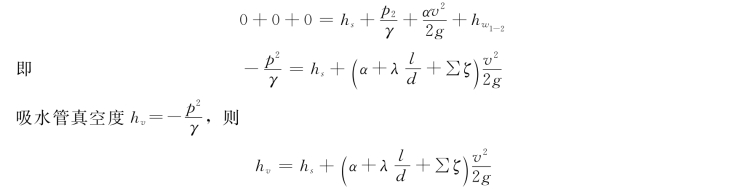

以上游水面为基准面,列1-1断面和2-2断面的能量方程式,则

由上式可看出,等式右端hs、αv 2/2g、hw1-2均为正值,p2/γ必为负值,也就是说虹吸管内产生真空,才能使水流持续流入下游,即

虹吸管的真空度为:

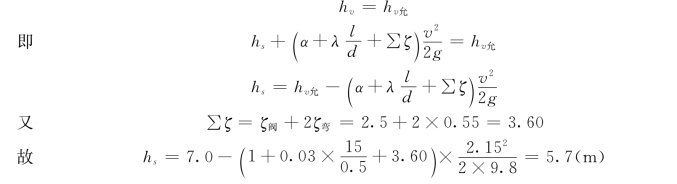

由已知条件知虹吸管内的真空度不能超过最大的允许真空度hv允,按最大真空度计算,则

为保证虹吸管正常工作,最大真空度hvmax≤hv允,则虹吸管最大安装高度为5.7m。超过这个高度,最大真空度就要超过允许值,水流的连续条件就受到破坏。

2.离心水泵管路系统

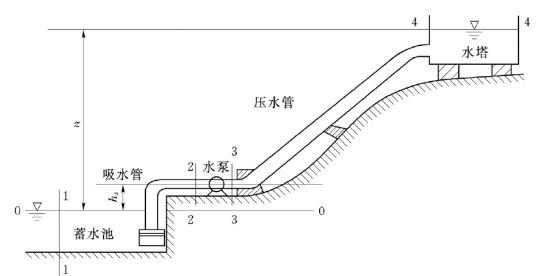

水泵是把水从低处引向高处的一种水力机械。如图6.2.4所示为一水泵抽水系统。离心水泵管路系统由吸水管和压水管组成。取水点到水泵进口断面2-2之间的管路称为吸水管;水泵出口断面3-3到水塔之间的管路称为压水管。水泵工作时,必须在它的进口处形成一定真空,水池的水在大气压力作用下流向吸水管,流经水泵时从水泵获得新的能量,然后沿压水管流入水塔。离心水泵管路系统的水力计算主要是确定水泵的安装高度hs和计算水泵扬程H。

图6.2.4

例6.2.2 有一水泵装置如图6.2.4所示。吸水管和压水管均为铸铁管,粗糙系数n为0.011,吸水管管径为200mm,吸水管长10m,进口有滤水网并附有底阀,有一个90°弯头,进口局部水头损失系数为5.2,弯管处局部水头损失系数为1.10。压水管管径为150mm,长度为500m,设有二个60°弯头,每个弯头局部损失系数为0.55;水塔水面与蓄水池水面高差z为20m,水泵流量为30L/s,水泵最大允许真空值hv允为6m,电动机效率为0.9,水泵效率为0.75。试确定:

(1)水泵安装高度hs

(2)水泵扬程H。

(3)水泵的装机容量N。

解:

(1)确定水泵安装高度hs

水泵进口断面2-2的形心点到蓄水池水面的高差称为水泵的安装高度,以hs表示,吸水管最大真空发生在水泵进口断面,进口断面的真空度不能超过最大的允许真空度hv允,否则水泵不能正常工作。为保证水泵的真空度不超过允许值,就必须按水泵最大允许真空度确定水泵的安装高度。

选取蓄水池水面为基准面,列1-1断面和2-2断面的能量方程,则

为保证水泵正常工作,吸水管的真空度应取允许值hv允,即hv=hv允,则水泵的安装高度为:

由已知条件流量Q=0.03m3/s,吸水管直径d=0.2m,计算吸水管管中流速:

由曼宁公式计算谢才系数:(www.daowen.com)

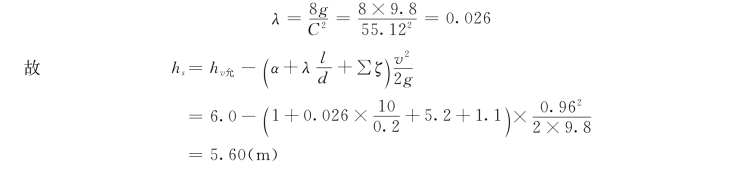

得沿程水头损失系数:

水泵的最大安装高度为5.60m。

(2)计算水泵扬程H

单位重量的水体通过水泵所获的能量称为水泵的扬程,以H 表示,选取水塔水面为4-4断面,列1-1断面和4-4断面的能量方程,忽略蓄水池的行近流速和水塔内的流速,则

式中 H——水泵的扬程;

z——水泵的提水高度;

hw1-4——水流从1-1断面流至4-4断面的全部水头损失。

式 (6.2.10)为水泵扬程的计算公式。

式 (6.2.10)表明水泵扬程一部分用于将水提高一个几何高度z,另一部分用于消耗全部的水头损失hw1-4

式中 hw1-2——吸水管的水头损失;

hw3-4——压水管的水头损失。

若已知水泵的流量Q和水泵的扬程H,便可查水泵产品目录,选择水泵型号。

该例题压水管局部水头损失只占全部水头损失的2.2%,可见当压水管较长时,也可按长管计算水头损失。

(3)水泵的装机容量

若令输入电动机的功率为N,电动机和水泵的总机械效率为η,则

式中 N——电动机输入功率,通常称为水泵的装机容量,单位为W (瓦特),也常采用马力,1马力=735W=0.735k W;

γ——液体的容重

Q——水泵的流量;

H——水泵的扬程。

由式(6.2.11)可知水泵的装机容量为:

3.倒虹吸管

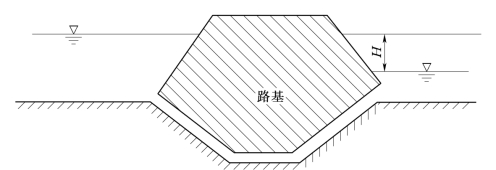

倒虹吸管是穿过道路或者河渠等障碍物的一种输水管道,如图6.2.5所示。倒虹吸管中一般不产生真空,只是由于它的外形像倒置的虹。倒虹吸管的水力计算主要是计算流量或确定管径。

图6.2.5

例6.2.3 某道路与一河渠相交,采用钢筋混凝土倒虹吸管横穿路基,使水流通过该涵管流向下游。如图6.2.5所示.管长l为50m,河道上下游水位差H 为3m,流量Q为3m3/s,沿程水头损失系数λ为0.03,局部水头损失系数ζ进=0.5,ζ弯=0.65,ζ出=1.0,试确定管径。

解:

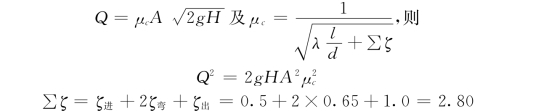

因出口在水面以下,故为淹没出流,忽略行近流速,由式(6.2.8)得:

将已知数据代入上式得:

整理后得:

对一元高次方程,可采用试算法求解。即令36.24d 5-25.5d=f(d),设一系列d值,可计算一系列相应的f(d)值,计算结果列于表6.2.1中,最后由插值法确定管径d=1.015m。

表6.2.1
