水力学中的自由出流及流量计算公式

时间:2023-11-17 理论教育 版权反馈
【摘要】:如果管路出口水流直接流入大气,这种管流称为自由出流,如图6.2.1所示为一简单管路自由出流。图6.2.1式 表明管路的全部水头都消耗于管路的水头损失和保持出口的动能。这样式可改写为:取a≈1.0,则管中流速为:管中流量为:令则式中 μc——管路的流量系数;A——管道断面面积;H0——包括行近流速水头在内的总水头。式 为短管自由出流流量计算公式。当水池面积较大,池中行近流速相对管中流速很小时,则行近流速水头可以忽略。

水力学中的自由出流及流量计算公式

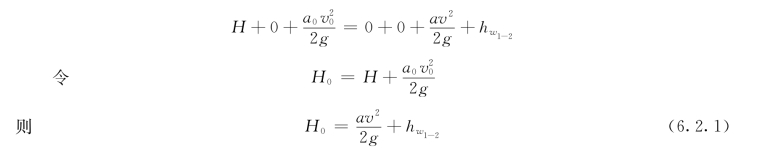

如果管路出口水流直接流入大气,这种管流称为自由出流,如图6.2.1所示为一简单管路自由出流。设管路长度为l,管径为d,在管路中还装有两个相同的弯头和一闸阀。设通过管路出口断面中心线的水平面为基准面。选取上游水池进口一定距离的渐变流断面为1-1断面,管路出口断面为2-2断面。对1-1断面和2-2断面列能量方程,则

式中 v0——水池中的流速,称为行近流速;

H——管路出口断面中心与水池水面的高差,称为管路的总水头

H0——包括行近流速水头在内的总水头;

v——管中流速。

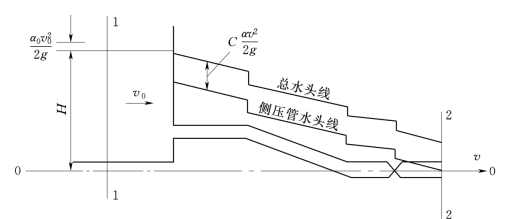

图6.2.1

式 (6.2.1)表明管路的全部水头都消耗于管路的水头损失和保持出口的动能。水头损失hw1-2为全部的沿程水头损失和局部水头损失之和,即

式中 ∑ζ——管中各局部水头损失系数之和。

这样式(6.2.1)可改写为:

取a≈1.0,则

管中流速为:(www.daowen.com)

管中流量为:

式中 μc——管路的流量系数;

A——管道断面面积;

H0——包括行近流速水头在内的总水头。

式 (6.2.3)为短管自由出流流量计算公式。

当水池面积较大,池中行近流速相对管中流速很小时,则行近流速水头可以忽略。即

故式(6.2.3)可改写为:
