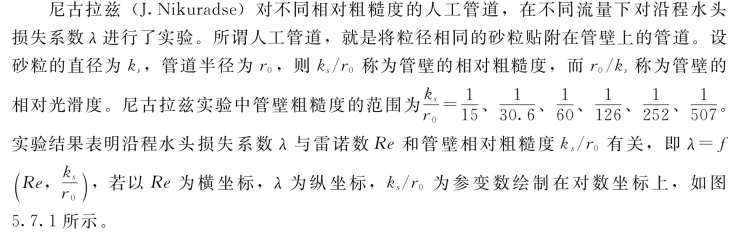

现在，对该图的分析如下：

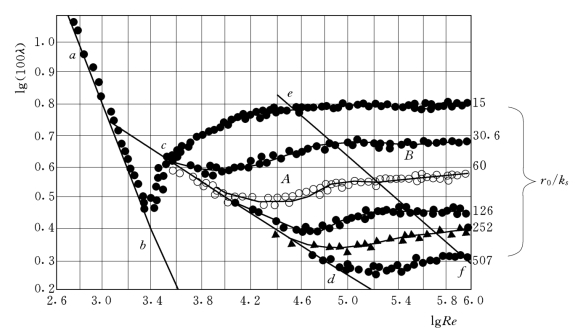

图5.7.1

（1）当雷诺数Re＜2300时，流动为层流，相对粗糙度不同的各实验点均落在直线ab上。它表明此时沿程水头损失系数λ只与雷诺数Re有关，而与相对粗糙度ks/r0无关，并且此直线满足下面关系式：

这与前面按层流理论分析得到的结果完全一致。同时也说明层流时的沿程水头损失与速度的一次方成比例。

（2）当2300＜Re＜4000时，流动由层流向紊流过渡，相对粗糙度不同的各实验点均落在曲线bc上。它说明此时沿程水头损失系数λ只与雷诺数有关。但是，由于此范围很窄，实际意义不大，一般不予考虑。(www.daowen.com)

（3）当雷诺数R＞4000时，流动为紊流中的水力光滑管流，相对粗糙度不同的各实验点均落在直线cd上。它表明此时沿程水头损失系数λ只与雷诺数有关，而与相对粗糙度ks/r0无关，此时粗糙突出高度淹没在层流底层的下面，因此对紊流流动区的流动没有任何影响。但是，相对粗糙度大的实验点首先离开这条直线。此直线满足下面关系式：由此可知：水力光滑管时沿程水头损失与速度的1.75次方成比例。

（4）cd线与虚线ef之间的A 区，称为由水力光滑管向水力粗糙管的过渡区。相同相对粗糙度的各实验点均落在同一条曲线上，且上面曲线长，下面曲线短，各曲线由低变高。它说明在此区沿程水头损失系数λ同时与雷诺数Re和相对粗糙度ks/r0有关。

（5）虚线ef右侧的B 区，称为水力粗糙管区。相对粗糙度相同的各实验点分别落在不同的水平线上。它说明在此区沿程水头损失系数λ只与相对粗糙度ks/r0有关。同时沿程水头损失与速度的平方成比例，因此常将此区称为阻力平方区。

尼古拉兹图5.7.1虽然基本上反映了管路中沿程水头损失系数λ的变化规律，但是，由于它是在人工粗糙管道上进行的实验，因此它的结果具有特殊性，而一般实际的商品管道的粗糙度、粗糙形状和分布状态都是不规则的，因此，用尼古拉兹图求沿程水头损失系数λ是有局限性的。莫迪（L.F.Moody）针对工业管道λ的变化规律绘制了沿程水头损失系数图线，即图5.7.2所示的莫迪图。在实际管道的计算时就是用莫迪图确定沿程水头损失系数λ值。莫迪图和尼古拉兹图中的λ变化规律基本相似，但是，由水力光滑管向水力粗糙管的过渡区中两者的λ变化规律不相同，在尼古拉兹图中λ随Re的增大而连续地增大，而在莫迪图中λ随Re的增大而连续地减小。

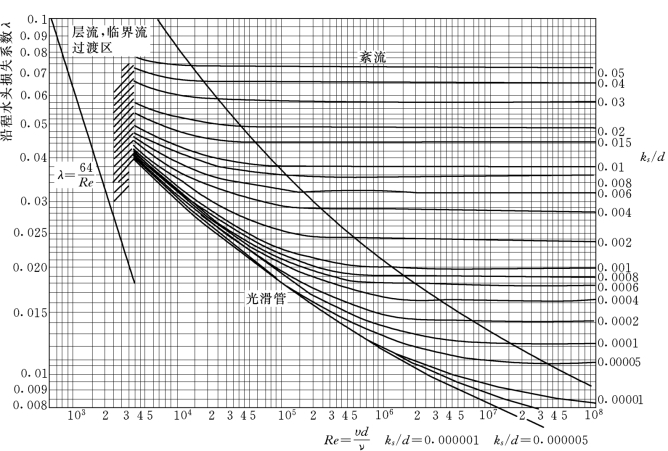

图5.7.2 莫迪图
