上面介绍的测压计的优点是精确度高；缺点是量测范围有限，携带不便。多在实验室使用。

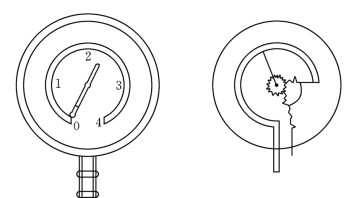

常用的压力表是弹簧压力表，构造如图2.4.4所示。表内有一根一端开口、另一端封闭的镰刀形黄铜管，开口端与测压点相连，封闭端有细链条与齿轮连接。测压时，黄铜管在相对压强作用下发生伸张，从而牵动齿轮旋转，齿轮上的指针便把压强大小在表盘上指示出来。压力表一般用k N/m2作为压强的单位，其值为相对压强。

真空表是用来测量真空值的仪表，也可分为液柱式与金属式两种，其工作原理和上述各液压计与金属压力计相同。表盘读数单位常用N/m2表示。

目前在实际工程中还沿用一些其他单位，例如液柱高表示，它们与法定计量单位之间的换算关系如下：

1个工程大气压=10m水柱=735.6mm水银柱=98k N/m2例2.4.1 如图2.4.5所示，用一水银压差计量测两水管中A与B 的压强差。A、B两点的高差为Δz=1.0m，水银压差计中液面差Δhp=1.0m，求A、B两点的压差。

解：

应用等压面原理，M N 为等压面。

故

图2.4.4

例2.4.2 量测容器中A点压强的真空计如图2.4.6所示，已知h=5m，当地大气压强pa=98k N/m2（绝对压强），求A点的绝对压强、相对压强及真空度。

解：

1、2两点在同一等压面上，故

图2.4.5

3点以上为气体，忽略其密度，故A点绝对压强为：

A点相对压强为：

A点真空度为：

例2.4.3 已知如图2.4.7所示的水银压力计中液面差h3为0.03m，其他尺寸如图示。求：

(www.daowen.com)

图2.4.6

图2.4.7

（1）图示压力表G读数为多少？

（2）A、B、C三点的压强水头是否相等，为什么？

（3）A、B、C三点的测压管水头是否相等，为什么？

（4）A、B、C三管水面位置如何？

解：

（1）压力表G的读数

图中2处的液面压强应与容器中3处的液面压强相等 （忽略气体密度），由等压面原理可得：

故

因此，压力表读数为-3.998k N/m2。

（2）A、B、C三点的压强

B、C两点处于同一水平面上，故两点压强相等：

（3）A、B、C三点的测压管水头

由于在静止液体中，各点的总能量是守恒的，即故A、B、C三点的测压管水头应是相等的。

（4）求解A、B、C三管中液面的位置

若以B、C所在的平面为基准面，A点的测压管水头为：

同样，B点的测压管水头为4.2cm。由于A、B两点均与大气相通，故两点的液面位置相同且低于容器中液面45-4.2=40.8（cm）。

C管液面与容器液面相通，故作用于两液面上的压强相等，又C管下端亦与容器相连。根据等压面性质，均质连续液体的等压面为水平面，因此C管内液面与容器液面齐平。
