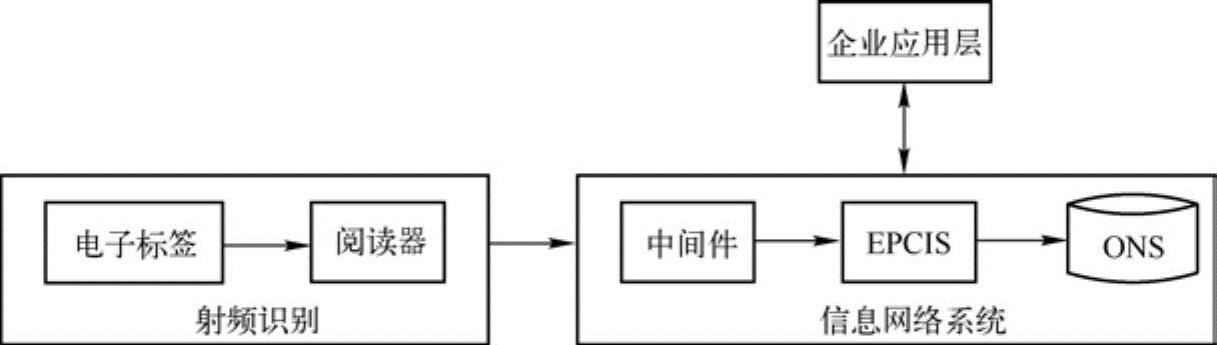

由前面介绍内容可知，EPC网络系统分为射频识别系统和信息网络系统两个模块。射频识别系统包括标签、阅读器和中央信息系统；信息网络系统包括RFID中间件、EPC信息服务和ONS。射频识别系统完成电子标签的数据采集，信息网络系统通过中间件对标签数据进行处理，并可查询、更新相关产品的信息。整个系统以携带的EPC编码为纽带，通过各个环节的信息流程实现对产品信息的查询、更新等。

设计RFID网络系统数据传输的模型和流程，从阅读器、传感器等输入设备读取的原始数据经过RFID中间件的处理，按照商业流程和企业集成标准传送到ERP、SCE、数据存储等应用层中，再根据商业规则更新产品信息送回到输入设备中。信息流程表明系统的信息流向和信息被处理的先后顺序，同时表明了系统各个功能模块之间的关系。RFID系统数据传输的模型和流程如图4.10所示。

图4.10 RFID系统数据传输的模型和流程

EPC网络系统主要有4条信息流程，每一条信息流程通过不同的流程路线，相对独立地完成各自的任务，同时又为另一流程提供必要的服务支持。下面将详细分析本系统的信息流程。

1.信息采集系统模型

阅读器扫描到RFID标签代码后，将数据传送给查询客户端，经除错、平滑后，入库备案。如果验证RFID代码错误，那么查询客户端将发送消息给消息管理器，消息经过消息管理器转发到阅读器。阅读器直接控制管理器命令阅读器重新读取数据。信息采集系统模型如图4.11所示。

图4.11 信息采集系统模型

2.注册系统模型

由于本方案允许生产厂商构建自己的服务系统，因此，为了通过EPC顺利访问到所有与它相关的信息，所有提供服务的厂商、中间商、零售商都要在信息注册数据库备案。通过发送注册信息给消息管理器，经消息管理器转发到信息服务器，信息服务器分析后，将其发送给地址解析器，经相关机构审核后，在注册信息数据库中注册、存档。注册系统模型如图4.12所示。(www.daowen.com)

图4.12 注册系统模型

3.查询系统模型

查询客户端发送查询信息给消息管理器，经消息管理器转发给信息服务器，信息服务器分析后，将发送查询消息给地址解析器查询EPC对应的IP地址，获得正确的地址后，将相应的地址访问RFIDIS服务器，查询相关数据库，获得相关数据后，将其返回给查询客户端。查询系统模型如图4.13所示。

图4.13 查询系统模型

4.任务调度模型

当系统负荷较重时，其他系统可以负担本系统的一些任务，所需要做的只是将消息发送给其他系统的消息管理器。当系统较为空闲时，其他系统可以分配任务给本系统，所需要做的只是将消息发送给本系统的消息管理器。任务调度管理系统如图4.14所示。

图4.14任务调度管理系统
