UGNX10.0绘制艺术样条与拟合曲线手册

本小节介绍如何绘制艺术样条与拟合曲线的实用知识。

1.绘制艺术样条

要在草图任务环境中绘制艺术样条,则在功能区“主页”选项卡的“曲线”面板中单击“艺术样条”按钮978-7-111-49829-2-Chapter02-116.jpg,系统弹出图2-41所示的“艺术样条”对话框。使用该对话框,可通过拖放定义点或极点并在定义点处指定斜率或曲率约束,动态创建和编辑样条曲线。

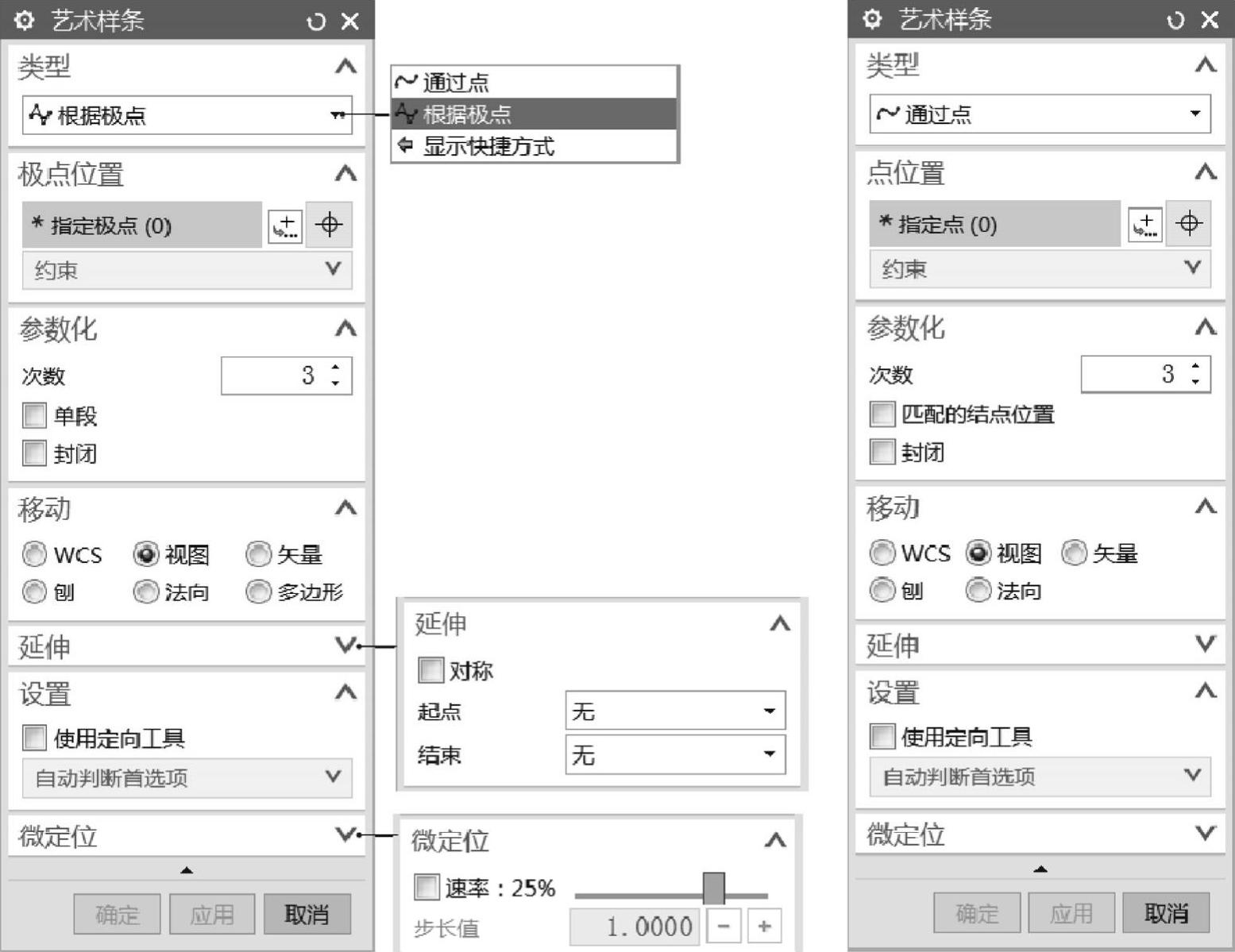

图2-41 “艺术样条”对话框

在“艺术样条”对话框“类型”选项组的下拉列表框中选择“通过点”选项,则通过依次指定一系列点绘制样条曲线,其典型示例如图2-42所示。

在“艺术样条”对话框“类型”选项组的下拉列表框中选择“根据极点”选项,则根据极点创建样条曲线,示例如图2-43所示。

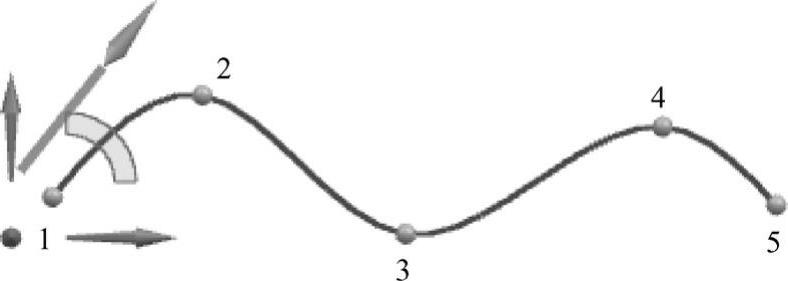

图2-42 通过点创建样条曲线

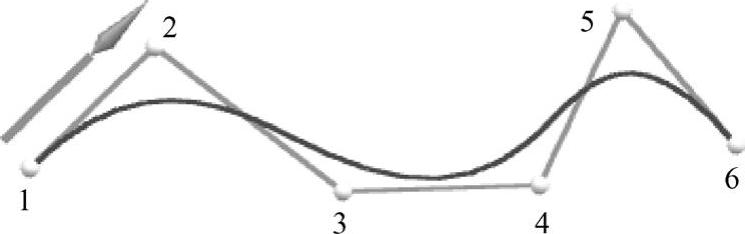

图2-43 根据极点创建样条曲线(www.daowen.com)

如果在“艺术样条”对话框的“参数化”选项组中勾选“封闭”复选框,那么完成创建的样条是首尾闭合的,示例如图2-44所示。

在执行“艺术样条”命令的时候,可以在当前绘制的样条上添加中间控制点,其方法是将鼠标指针移动到样条的合适位置处单击,如图2-45所示。在创建艺术样条时,还可以使用鼠标拖动控制点的方式来调整样条曲线的形状。

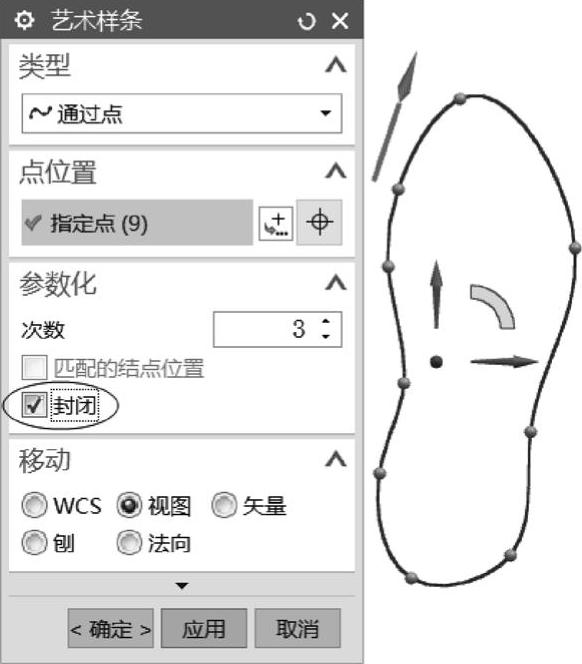

图2-44 绘制首尾闭合的样条


图2-45 在样条上添加控制点

2.绘制拟合曲线

可以通过与指定的数据点拟合来创建样条、线、圆或椭圆。要创建拟合曲线,则在“曲线”面板中单击“拟合曲线”按钮978-7-111-49829-2-Chapter02-122.jpg,打开图2-46所示的“拟合曲线”对话框,接着从“类型”选项组的“类型”下拉列表框中选择“拟合样条”“拟合直线”“拟合圆”或“拟合椭圆”,接着根据所选的拟合类型进行相应的操作,包括指定源目标等。

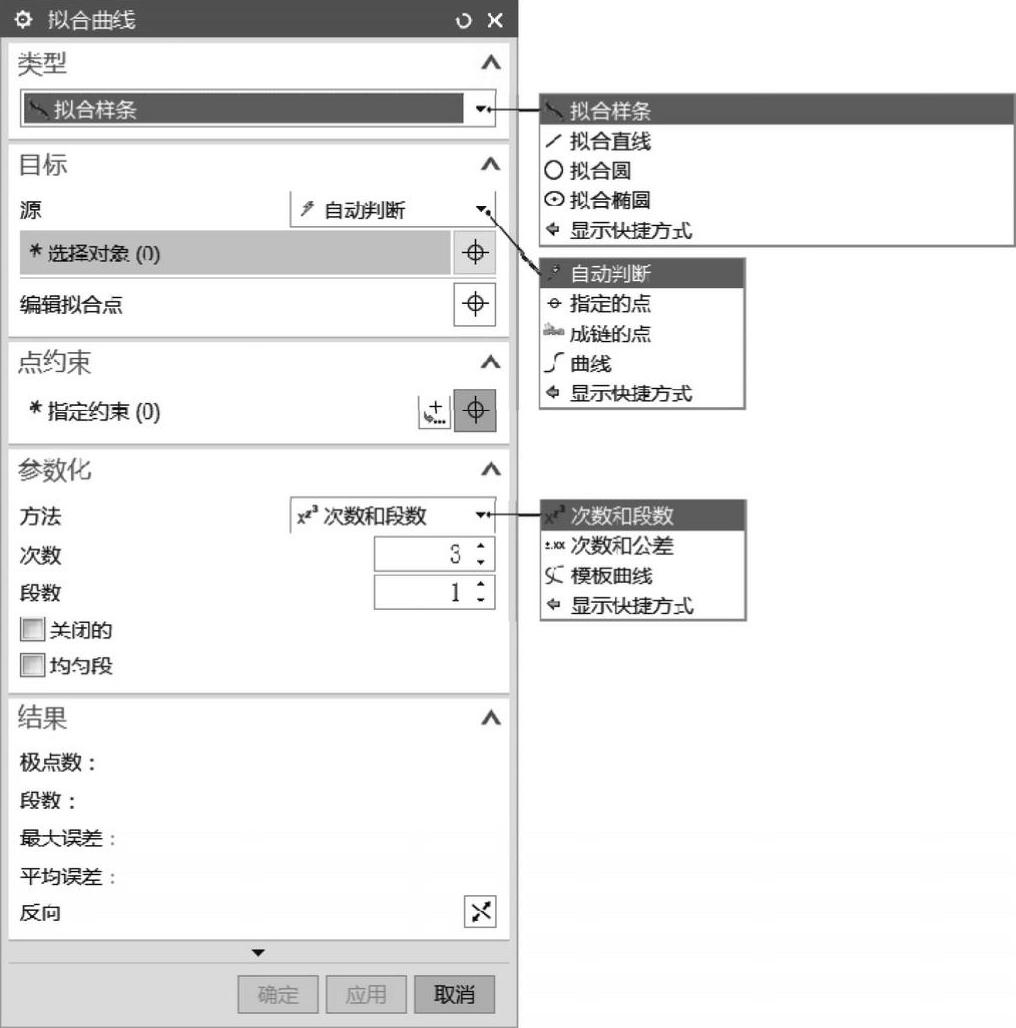

图2-46 “拟合曲线”对话框
