当选择“基于路径”作为新建草图的类型时，需要分别定义轨迹（路径）、平面位置、平面方位和草图方向，如图2-9所示。下面介绍选择“基于路径”时，其他选项组的功能用途。

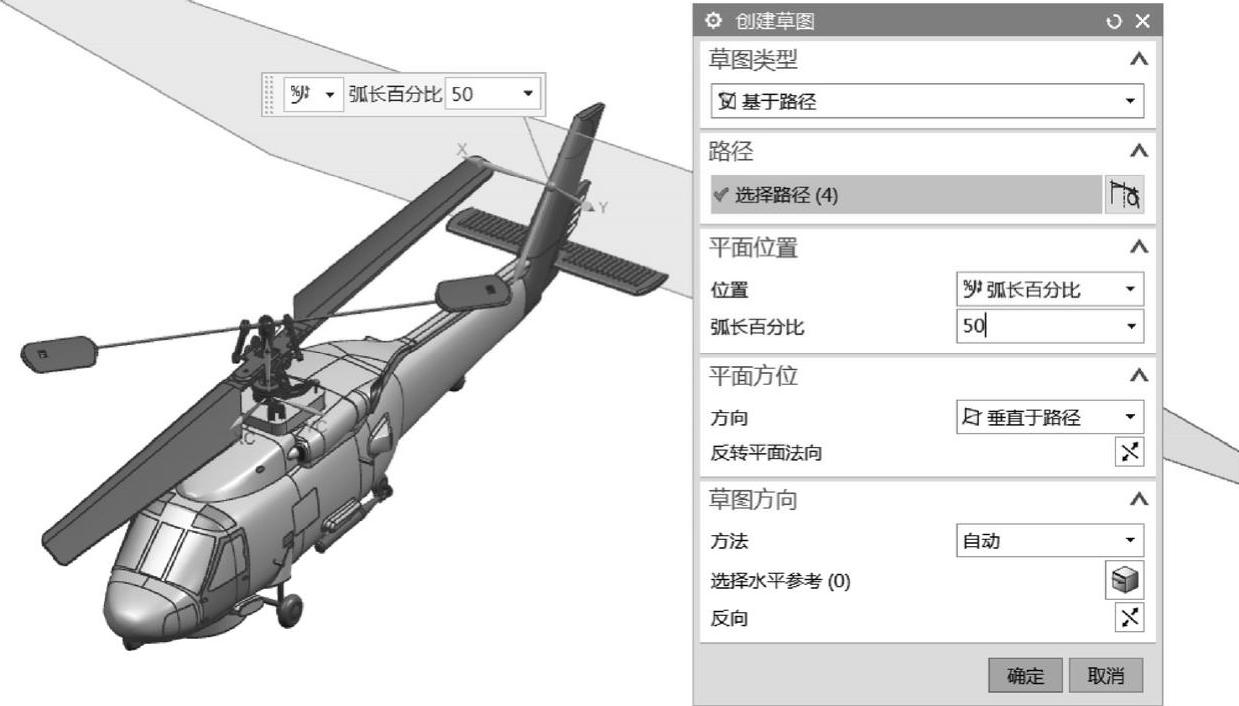

图2-9 指定草图类型为“基于路径”

1.“路径”选项组

在“路径”选项组中激活“曲线”按钮时，可以选择所需的轨迹（路径）。

2.“平面位置”选项组

“平面位置”选项组的“位置”下拉列表框提供了3个选项，即“弧长百分比”“弧长”和“通过点”。若选择“弧长百分比”选项，则需要输入圆弧长百分比数值，以将位置定义为曲线长度的百分比处；若选择“弧长”选项，则需要输入弧长数值以按沿曲线的距离定义位置；若选择“通过点”选项，则可以从图2-10所示的“指定点”下拉列表框中选择其中一个选项按钮，然后选择相应参照以定义平面通过指定点，有多种情况时可单击“备选解”按钮来选择所需的解。用户也可以单击“点构造器”按钮，接着利用弹出的图2-11所示的“点”对话框来定义所需的点。

(www.daowen.com)

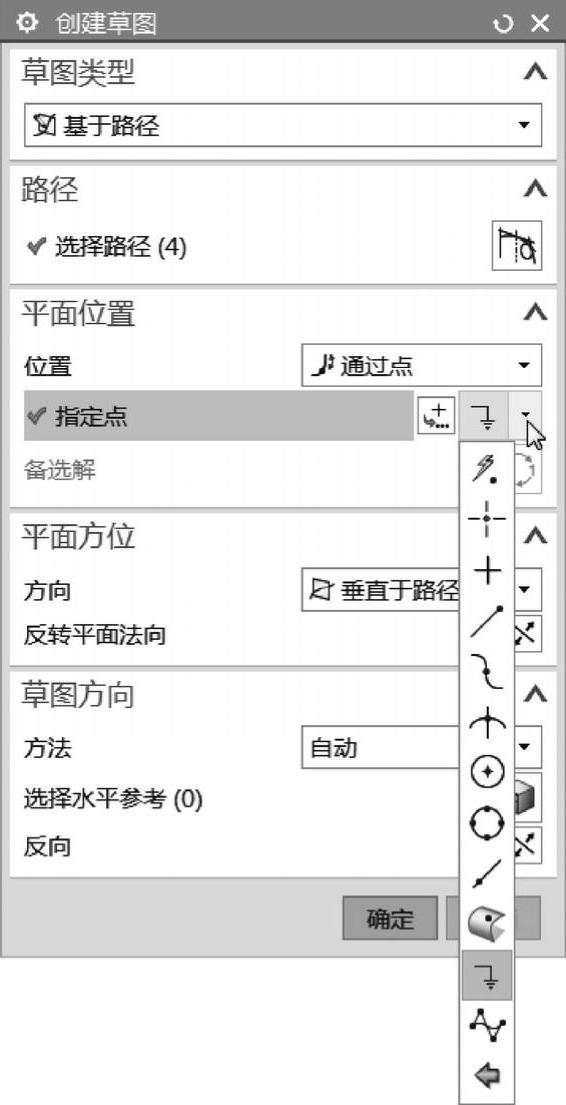

图2-10 使用“指定点”下拉列表框

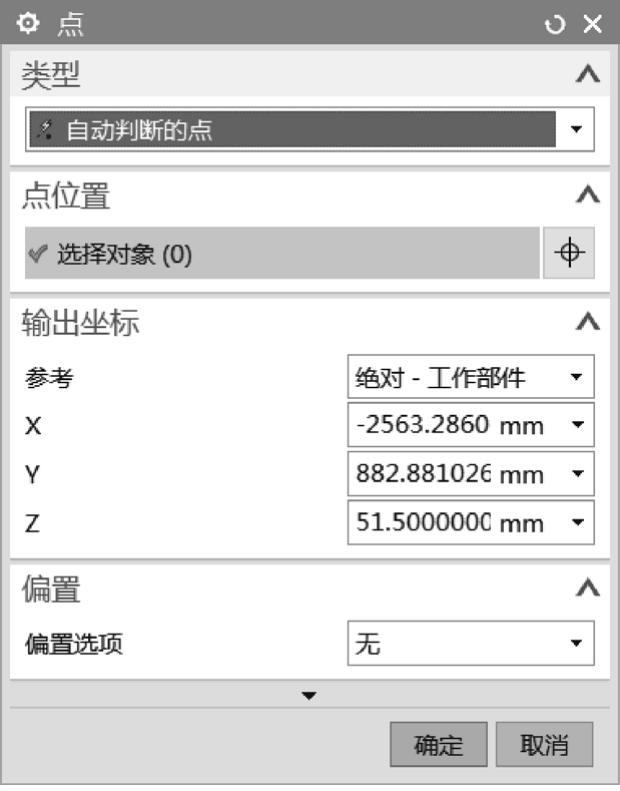

图2-11 “点”对话框

3.“平面方位”选项组

在“平面方位”选项组的“方向”下拉列表框中，可以根据设计情况选择“垂直于路径”“垂直于矢量”“平行于矢量”或“通过轴”选项，并可以反向平面法向。

4.“草图方向”选项组

“草图方向”选项组用于定义草图方向，设置的内容包括：设置草图方向方法选项（可供选择的方法选项有“自动”“相对于面”和“使用曲线参数”），选择水平参考以及反向草图方位。
