下面以一个范例的形式来让读者加深理解本章所学的一些基础知识。

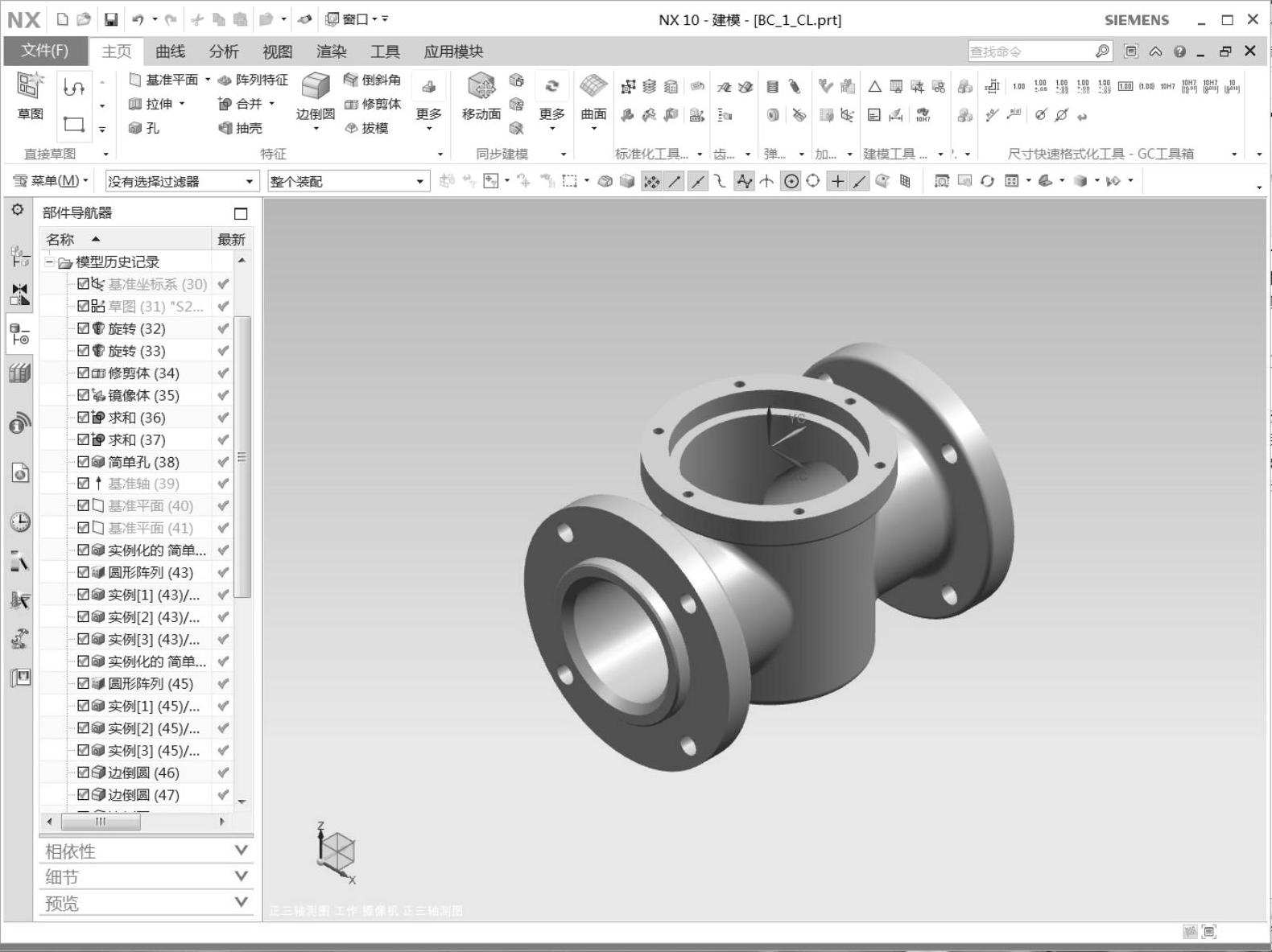

启动UG NX 10.0后,在“快速访问”工具栏中单击“打开”按钮,或者按<Ctrl+O>快捷键,系统弹出“打开”对话框。通过“打开”对话框选择本章配套的“BC_1_CL.PRT”文件,然后单击“打开”对话框中的“OK”按钮,打开的模型效果如图1-43所示(默认的渲染样式为“着色”)。
图1-43 打开模型文件

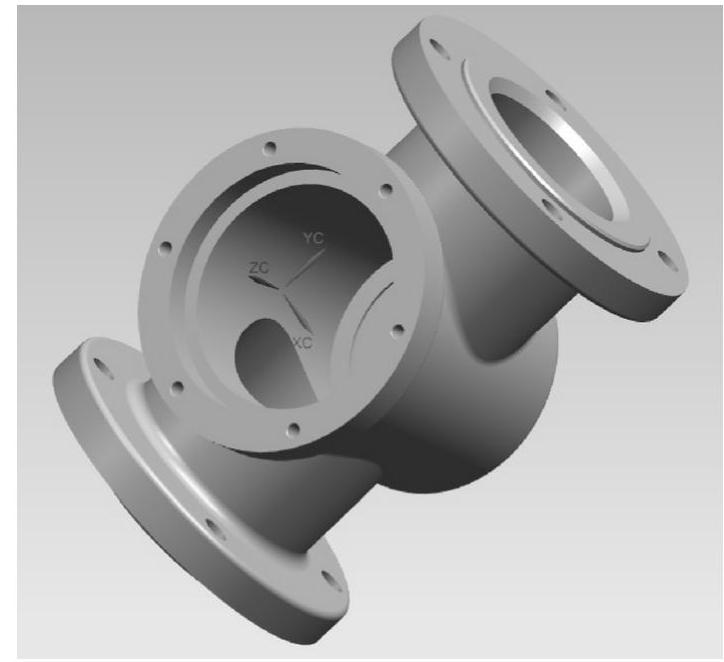

将鼠标指针置于绘图窗口中,按住鼠标中键的同时并移动鼠标,将模型视图翻转成图1-44所示的视图效果来显示。

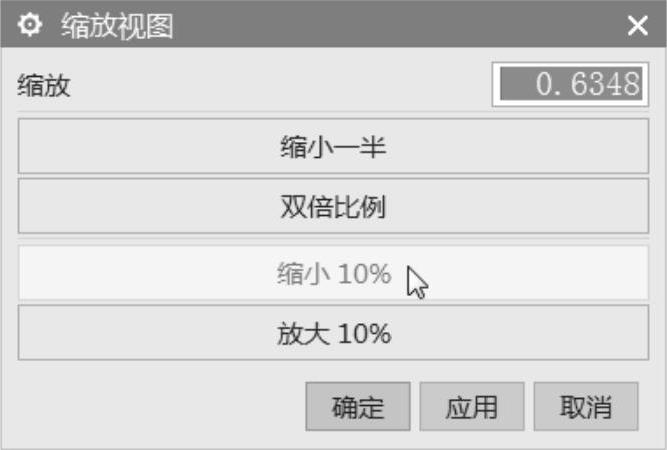

在上边框条中单击“菜单”按钮并选择“视图”|“操作”|“缩放”命令,或者按<Ctrl+Shift+Z>快捷键,系统弹出“缩放视图”对话框,如图1-45所示,单击“缩小10%”按钮,接着再单击“缩小一半”按钮,注意观察视图缩放的效果,然后单击“确定”按钮。
图1-44 翻转模型视图显示
图1-45 “缩放视图”对话框
在图形窗口中,按住鼠标中键和右键的同时拖动鼠标,练习平移模型视图。
在图形窗口的空白区域中单击鼠标右键,接着从弹出的快捷菜单中选择“定向视图”|“正等测图”命令,则定向光标所在的视图以与正等测视图对齐,如图1-46所示。 :也可以直接在键盘上按<End>键来快捷地切换回正等测图。

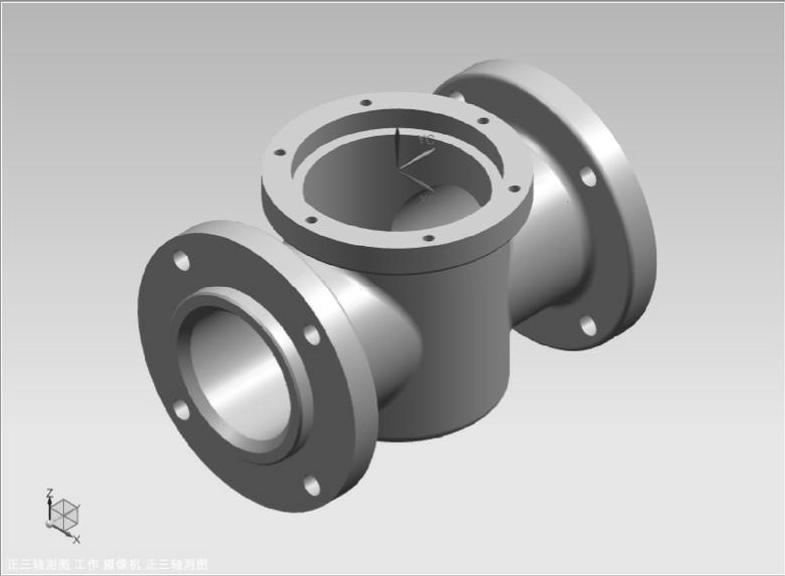

在图形窗口的空白区域中单击鼠标右键,接着从弹出的快捷菜单中选择“定向视图”|“正三轴测图”命令,则定向光标所在的视图以与正三轴测图对齐,如图1-47所示。
图1-46 正等测图(TFR-ISO)
图1-47 正三轴测图(TFR-TRI)(www.daowen.com)
说明:也可以直接在键盘上按<Home>键来快捷地切换回正三轴测图。

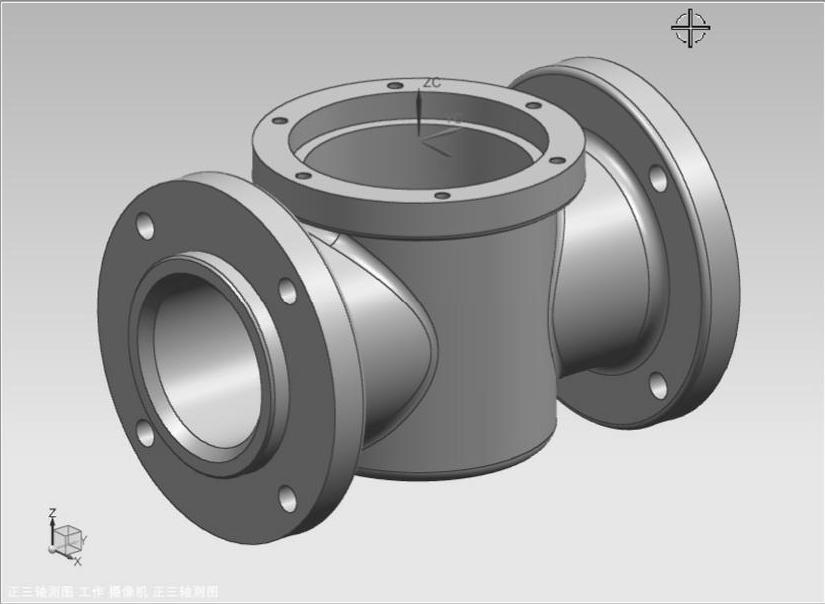

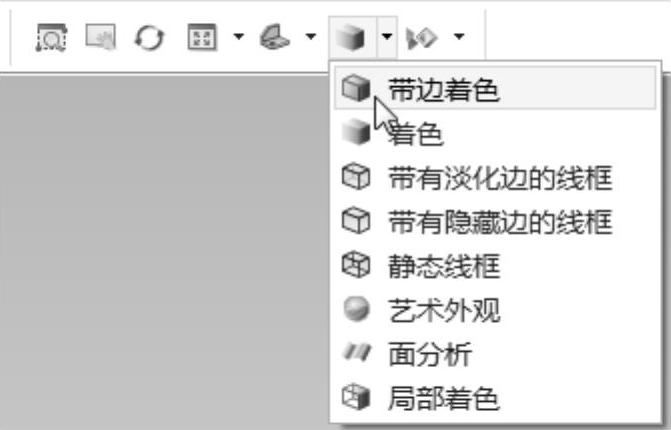

在“视图”工具栏中单击默认渲染样式图标按钮右侧附带的下三角展开按钮,打开渲染样式下拉列表框,如图1-48所示,从中单击“带边着色”按钮,此时在图形窗口中显示的模型效果如图1-49所示。
图1-48 改变模型的当前渲染样式
图1-49 带边着色的显示效果

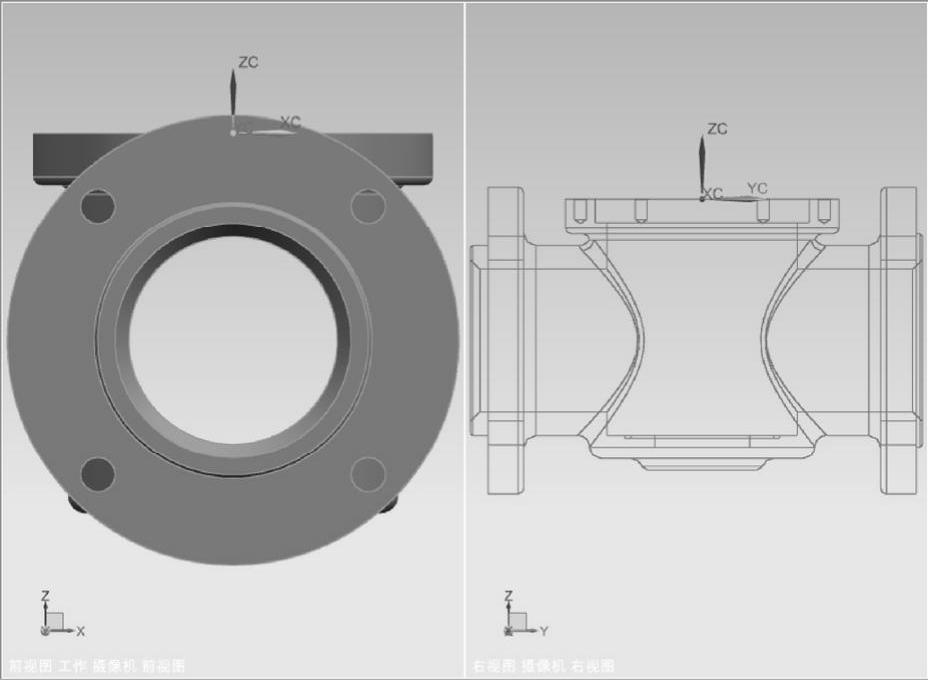

在上边框条中单击“菜单”按钮,选择“视图”|“布局”|“新建”命令,打开“新建布局”对话框。在“名称”文本框中输入“BC_LAY1”,选择布局模式选项为“L2”,如图1-50所示。然后在“新建布局”对话框中单击“确定”按钮,结果如图1-51所示(可分别为布局各子窗口设置所需的模型渲染样式)。
图1-50 新建布局
图1-51 新建布局的结果
在“快速访问”工具栏中单击“撤销”按钮,或者按快捷键<Ctrl+Z>,从而撤销上次操作,在本例中就是撤销之前的新建布局操作。
在上边框条中单击“菜单”按钮,接着选择“首选项”|“背景”命令,打开“编辑背景”对话框,在“着色视图”选项组中选择“纯色”单选按钮,在“线框视图”选项组中同样选择“纯色”单选按钮,在“普通颜色”文本右侧单击颜色按钮,弹出“颜色”对话框,从中选择白色,然后单击“颜色”对话框中的“确定”按钮,返回到“编辑背景”对话框,再单击“确定”按钮,从而将绘图窗口的背景颜色设置为白色。
在“快速访问”工具栏中单击“保存”按钮,或者按快捷键<Ctrl+S>,保存已经修改过的工作部件。
单击位于功能区右侧的“关闭”按钮,关闭文件。
