下面介绍在SolidWorks中选择对象常用的几种方法。

1.选取单个对象

● 单击鼠标左键，选取需要的对象。

● 在“特征树”中单击对象的名称即可选择对应的对象，被选取的对象会高亮显示。

2.选取多个对象

按住＜Ctrl＞键，用鼠标左键单击多个对象可选择多个对象。

3.利用“选择过滤器（I）”工具条选取对象

图3.4.1所示的“选择过滤器（I）”工具条有助于在图形区域或工程图图样区域中选择特定项。例如，选择面的过滤器将只允许用户选取面。在“标准”工具栏中单击按钮，将激活“选择过滤器（I）”工具条。

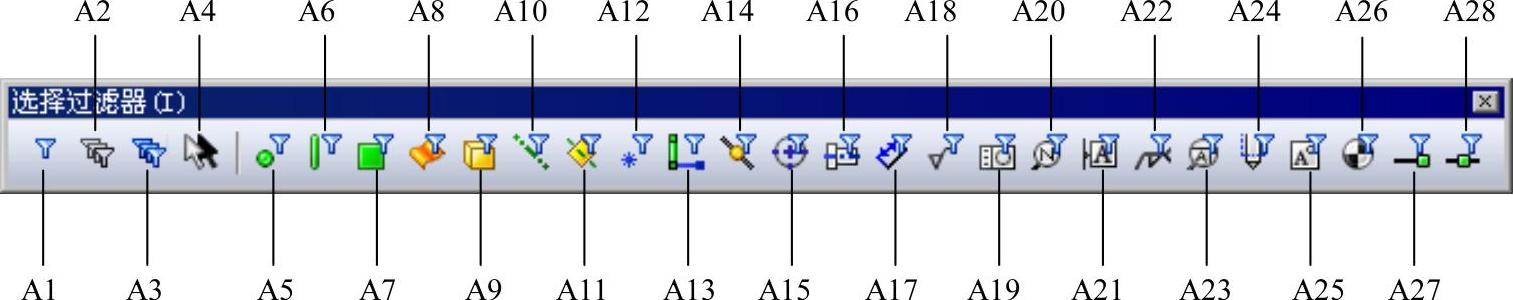

图3.4.1 “选择过滤器（I）”工具条

图3.4.1所示的“选择过滤器（I）”工具条中的按钮说明如下。

A1：切换选择过滤器。将所选过滤器打开或关闭。

A2：消除选择过滤器。取消所有选择的过滤器。

A3：选择所有过滤器。

A4：逆转选择。取消所有选择的过滤器，且选择所有未选的过滤器。

A5：过滤顶点。单击该按钮可选取顶点。

A6：过滤边线。单击该按钮可选取边线。

A7：过滤面。单击该按钮可选取面。

A8：过滤曲面实体。单击该按钮可选取曲面实体。

A9：过滤实体。用于选取实体。(www.daowen.com)

A10：过滤基准轴。用于选取实体基准轴。

A11：过滤基准面。用于选取实体基准面。

A12：过滤草图点。用于选取草图点。

A13：过滤草图线段。用于选取草图线段。

A14：过滤中间点。用于选取中间点。

A15：过滤中心符号线。用于选取中心符号线。

A16：过滤中心线。用于选取中心线。

A17：过滤尺寸/孔标注。用于选取尺寸/孔标注。

A18：过滤表面粗糙度符号。用于选取表面粗糙度符号。

A19：过滤形位公差。用于选取形位公差。

A20：过滤注释/零件序号。用于选取注释/零件序号。

A21：过滤基准特征。用于选取基准特征。

A22：过滤焊接符号。用于选取焊接符号。

A23：过滤基准目标。用于选取基准目标。

A24：过滤装饰螺纹线。用于选取装饰螺纹线。

A25：过滤块。用于选取块。

A26：过滤销钉符号。用于选取销钉符号。

A27：过滤连接点。用于选取连接点。

A28：过滤步路点。用于选取步路点。
