1.交通系统
交通系统分为12个区,全貌如图16-34所示。主要对交通情况进行信号监控,比如交通流量、车行速度、车道占用率,同时对可变情报板、可变限速标志、交通信号灯、启闭车道等进行监控,并提供各种预案,实现对交通事故处理、道路分流等科学的控制和管理。
在交通系统画面中,可直接控制交通信号灯的状态,如图16-35所示。当系统出现交通事故时,系统自动切换到事故所在的分区画面,显示事故类型,并把事故信息、事故位置的视频切换到综合显示大屏上,便于及时了解和处理各种交通情况。可直接设定画面上选中情报板的各种导航信息,包括信息内容、字体、颜色等。

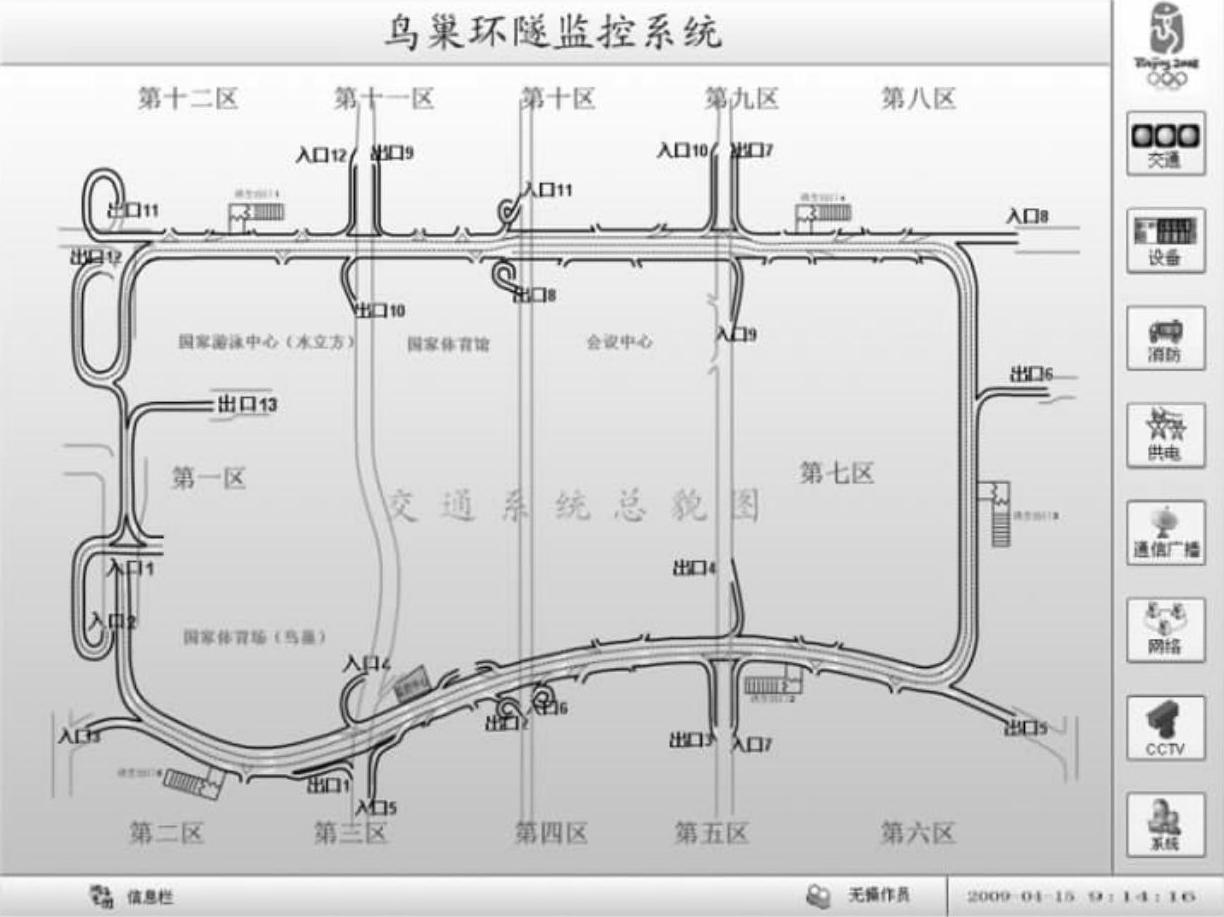

图16-34 交通系统全貌图

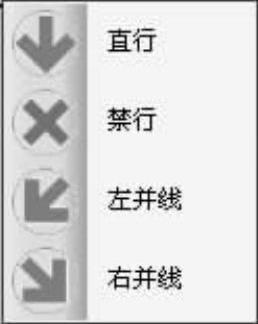

图16-35 交通灯控制
2.设备系统
设备系统分为12个区,主要是对射流风机、送排风机、排水泵、消防泵、供电等设备进行监控,还包括对隧道内一氧化碳浓度、能见度等环境参数进行监控。设备监控画面如图16-36所示。
图16-36 设备监控画面
在画面上点击任意设备,可以调出设备的详细信息。例如点击排风机,出现排风机信息画面,如图16-37所示,可以控制风机的转动方向和转速。设备区中还可以看到各一氧化碳监测点CO实时浓度以及各能见度监测点的实时能见度。

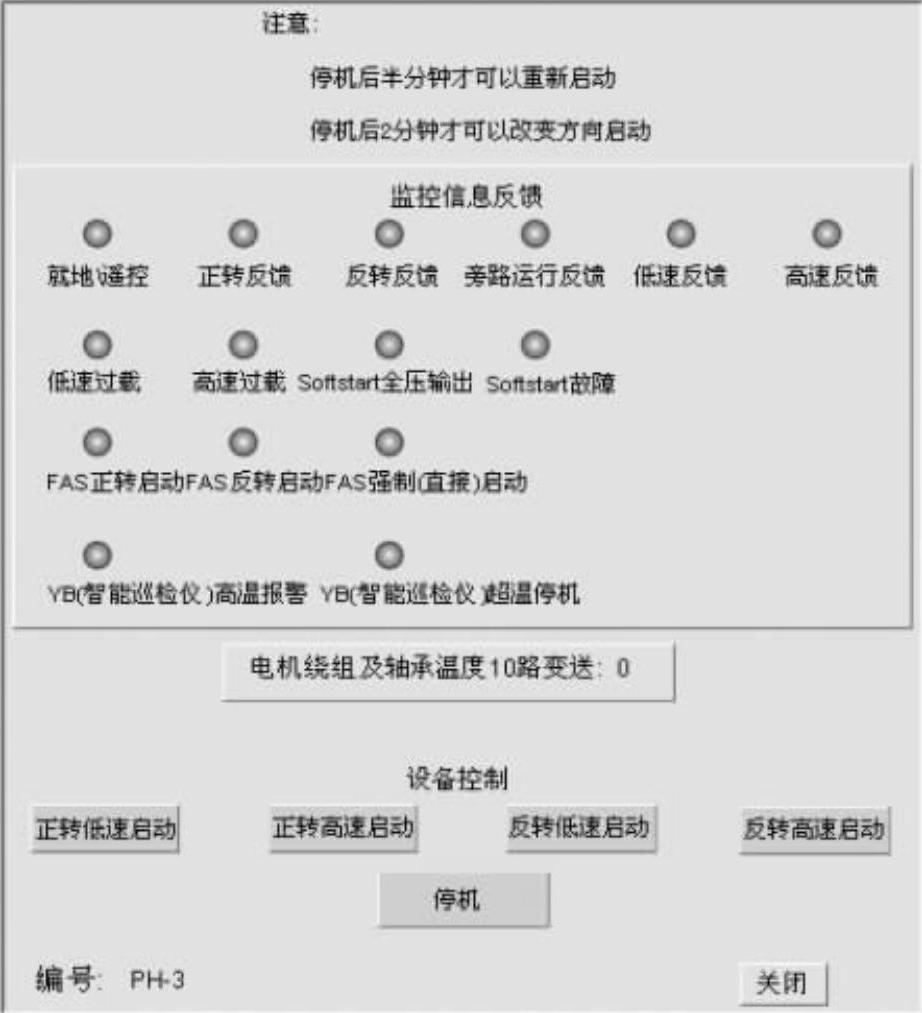

图16-37 风机控制
3.消防系统
消防系统分为12个区,主要对各种消防器件进行监控。当出现消防报警时,报警情况直接反应在画面中各个区的报警设备上,同时自动启动发生警报区的广播系统,进行消防广播。该系统还包括其他消防预案,例如:车辆禁行、车辆分流控制等。(www.daowen.com)
4.通信系统
通信系统分为紧急电话系统、无线通信系统和广播系统。当有紧急电话呼叫时,系统会自动切换到主叫电话所在区域,并且能够实时显示拨号、通话和挂机等状态,以及执行其他预案;无线通信系统包括广播主机系统、广播直放站、调度直放站;广播系统可以选择需要进行广播播音的区域、选择各种不同声源、调节音量等。广播系统主画面如图16-38所示。
5.供电系统
供电系统包括主配电室和5个分配电室,其能够实时监视每一个配电室中设备的工作情况,包括:各种电压、电流等,同时监控64台高低压柜、12台变压柜、1个直流屏、7台UPS。点击配电站中的设备,可以查看设备的各种参数,如图16-39所示。
6.网络系统
网络系统主要负责监视22个光环网交换机,包括每个交换机的供电情况、光纤温度、端口状态等。把所有光环网交换机的参数显示在同一个画面,并以信号灯标识,各交换机工作正常与否一目了然。

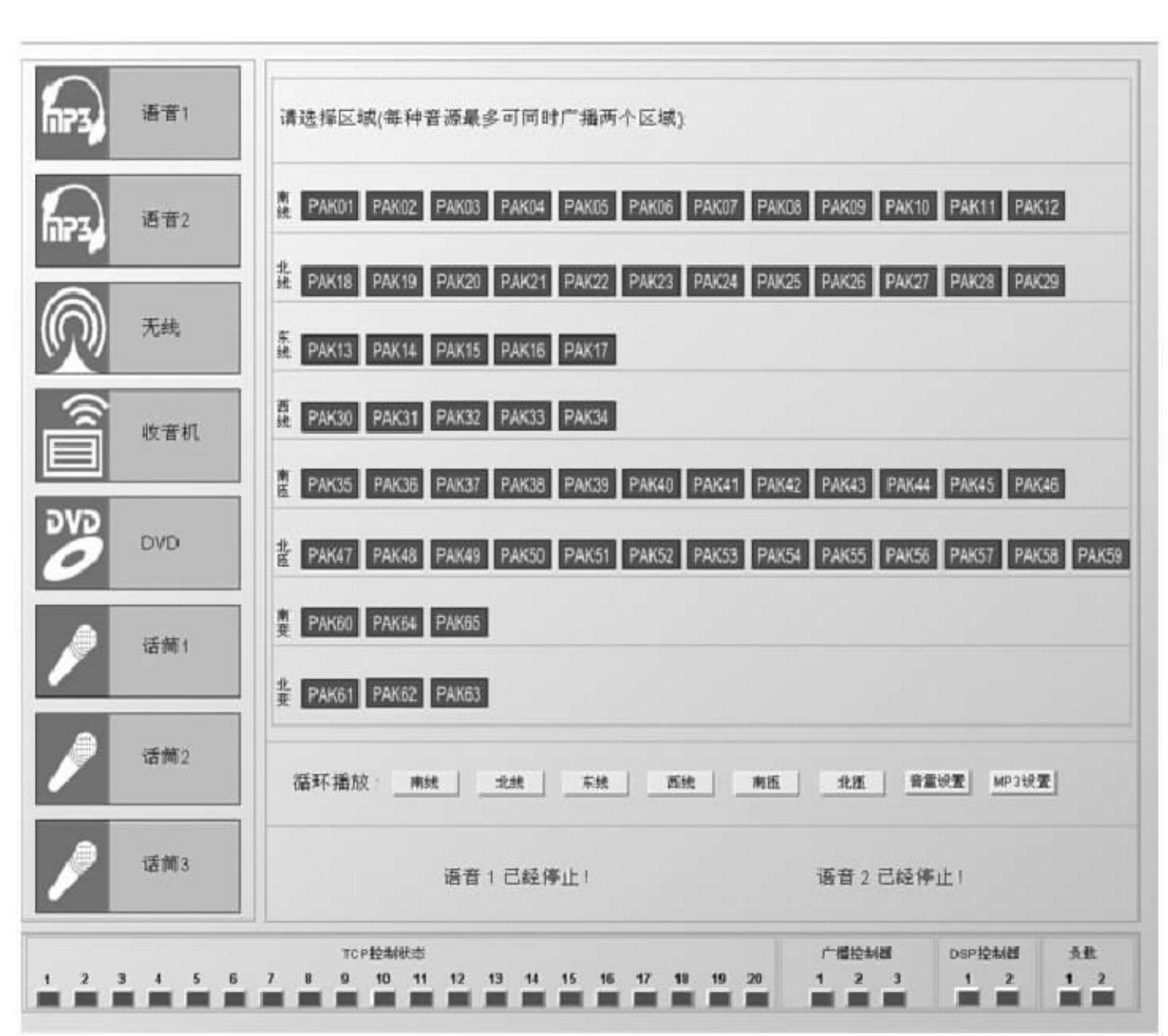

图16-38 广播系统主画面

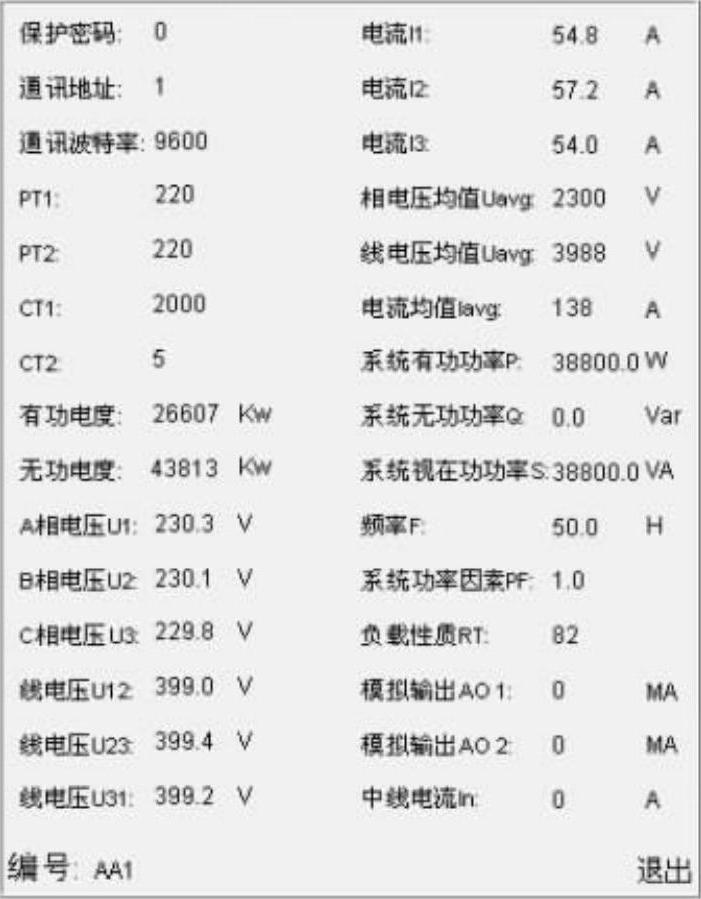

图16-39 配电室参数图
7.CCTV系统
CCTV系统通过64个监视器和8块DLP大屏监控,系统可把任意指定摄像头的图像切换到指定的监视器或者大屏上,系统还可以更换大屏显示模式,例如单屏显示、2×2模式、全屏模式等,还可以直接在画面上操作任何带云台的摄像头的视角、焦距、缩放等。CCTV系统的操作界面如图16-40所示。

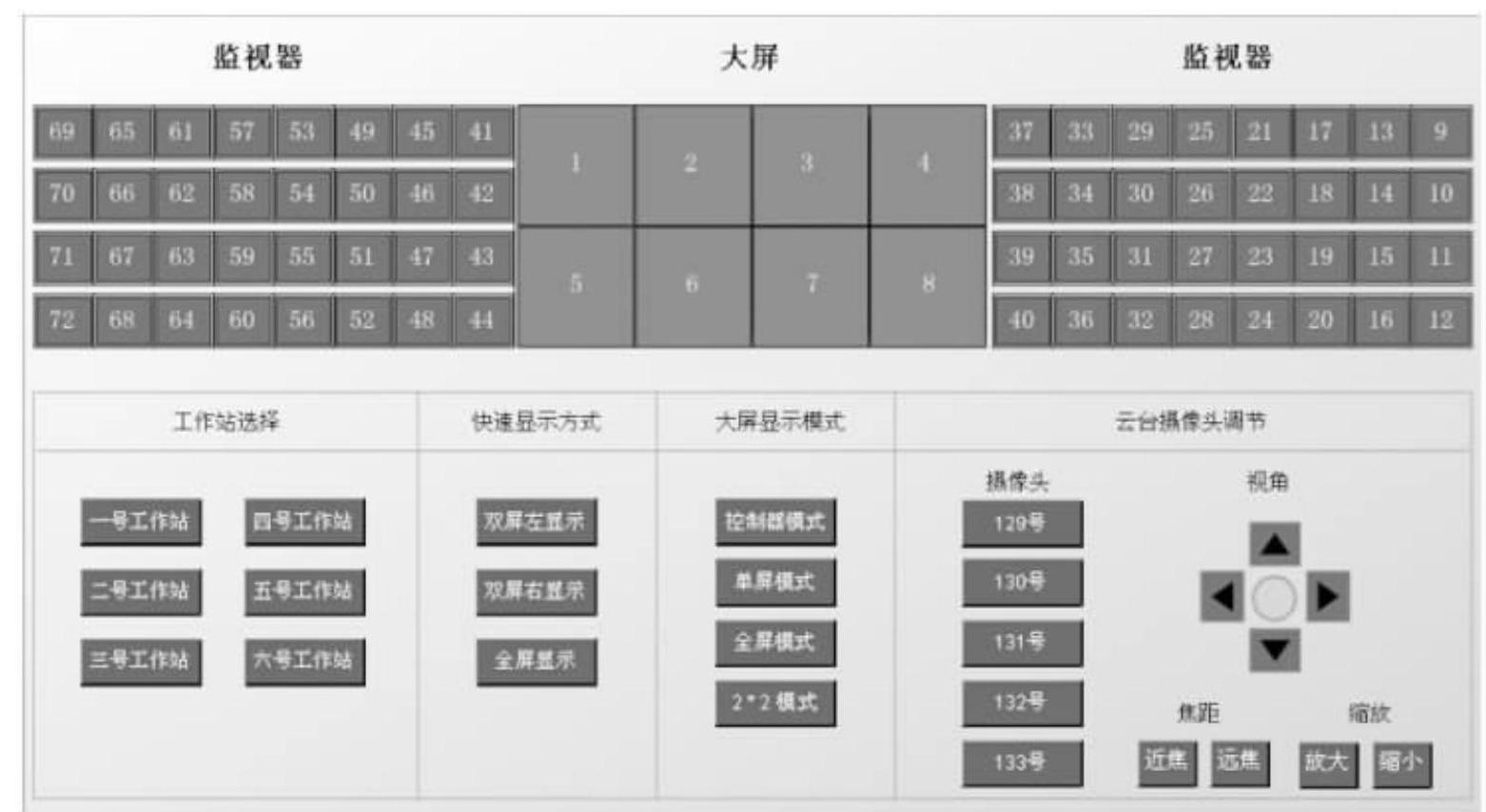

图16-40 CCTV系统操作界面
