系统由I/O服务器、数据库服务器、6个操作员站以及配套的网络打印机、交换机、计算机网络等组成。系统结构如图16-33所示。

1.I/O服务器

I/O服务器担负监控系统和现场之间的数据采集工作。采集的数据提供给网络上的操作员站和其他服务器。I/O服务器中的数据主要来自PLC传送上来的现场设备信息、其他系统传送过来的信息、需要进行历史记录的I/O数据等。

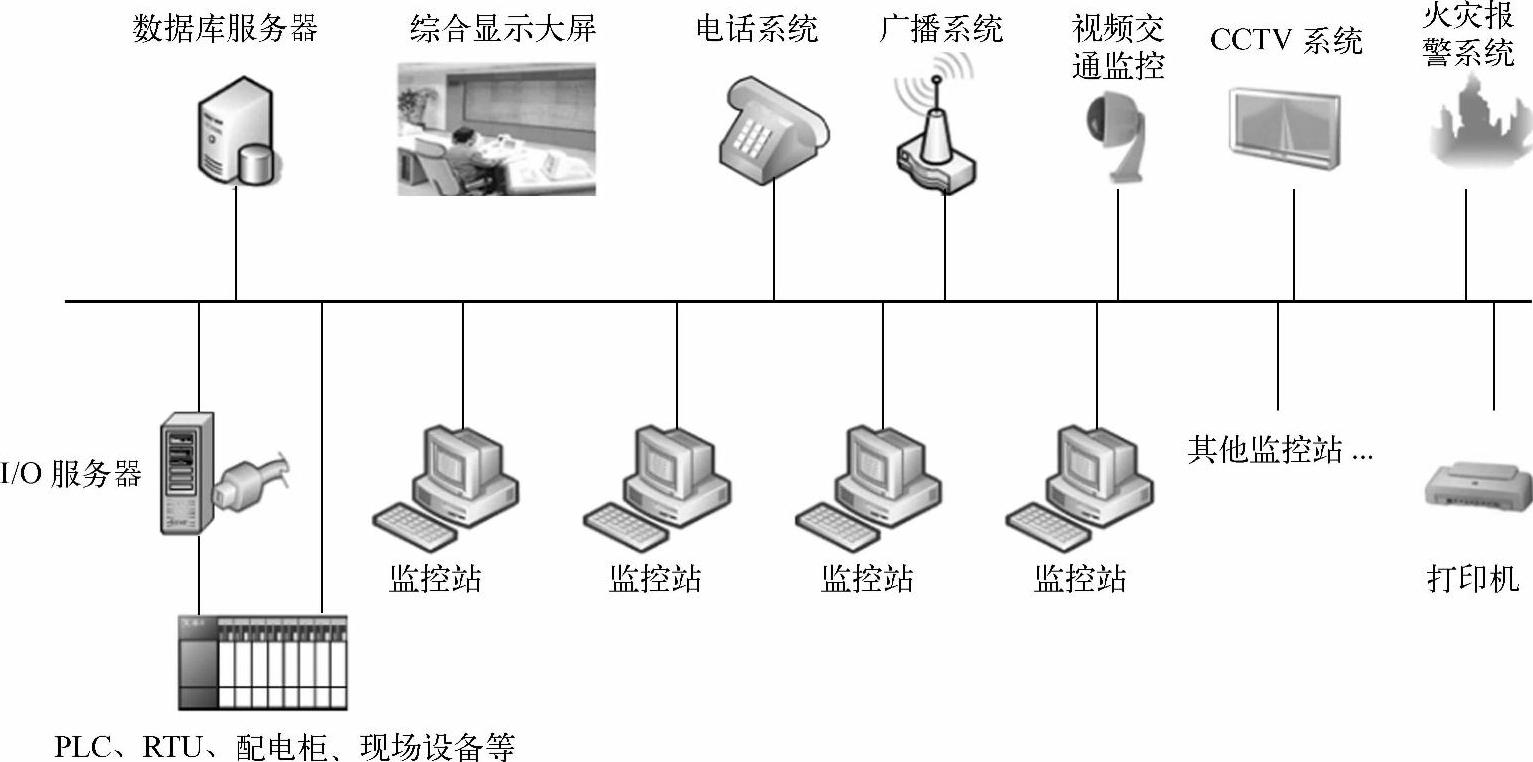

图16-33 系统结构图

该项目下位硬件设备厂商众多，设备数量超过100个，在易控中通过串口、以太网或其他方式与硬件设备相连。下位PLC是22个昆腾PLC。服务器工程中建立了97个以太网通道，下挂97种106个设备。整个系统采集IO点数大约为3万点，I/O数据采集的时间为1s，保证数据的及时有效。(www.daowen.com)

2.数据库服务器

数据库服务器担负历史记录服务器和报警记录服务器的功能，利用SQLServer数据库进行数据存储。数据库服务器上运行的工程配置有数据库变量、历史记录变量、报警记录变量，对这些数据进行长期的连续记录和存储。

3.操作员站

操作员站也称工作站。系统包含6个操作员站，操作员站提供系统的人机界面功能，所有监控操作均在操作员站上完成。操作员站通过与I/O服务器通信获取系统I/O数据，通过数据库服务器查询历史记录、报警历史记录等。各操作站上均安装有易控软件，根据登录用户的身份限定其能够操作的内容。

操作员站内容分成交通系统、设备系统、消防系统、供电系统、通信系统、网络系统和CCTV系统7个子系统。画面风格简洁，非常直观地模拟和呈现了隧道的真实情况。复杂的子系统采用总貌图和分区图进行逐级信息显示。在总貌图上移动，鼠标至相应区域，该区域会反色显示，点击可进入相应分区。在分区图中详细标注了各种设备所在的位置和参数。
