易控组态软件的工程冗余功能可以实现工程中的实时数据、历史数据、报警记录、事件记录等的冗余。它通过工程树下的“冗余”节点完成，其中包括工程冗余配置、生成冗余工程和工程冗余属性三项内容，如图14-7所示。

1.工程冗余配置

工程冗余配置包括配置工作机与备用机的地址、系统参数及数据同步等内容。这些都通过冗余配置对话框完成，工程冗余配置对话框中包括工程冗余配置选项、本机类型、主机地址、从机地址、选项按钮、重置按钮等内容，如图14-8所示。

“工程冗余”选项只有被选中后才能配置工程冗余中的各个内容。

“本机类型”包括“主机”和“从机”两个选项，易控在进行冗余配置时默认选择“从机”。

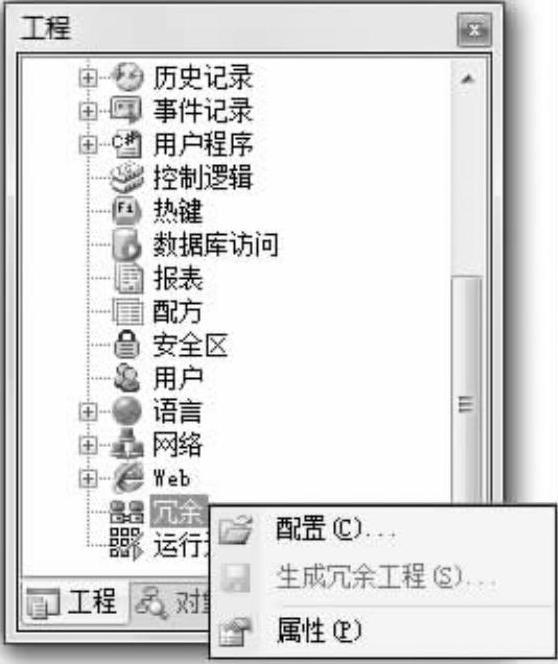

图14-7 工程冗余的实现

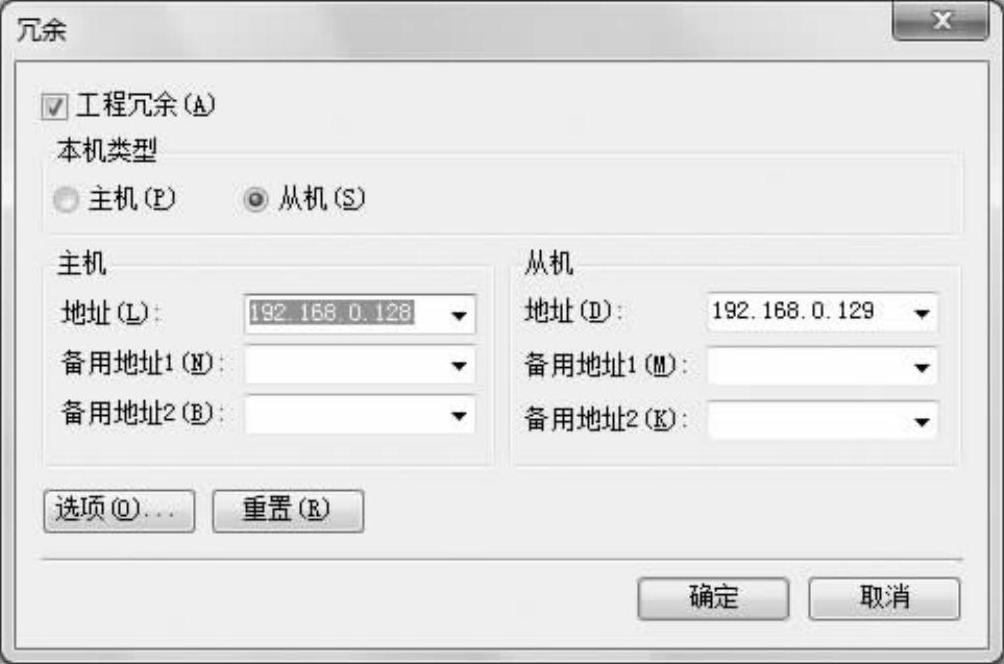

图14-8 工程“冗余”对话框

“主机地址”中包含三个地址选项，其中“地址”为当前计算机的计算机名或者IP地址，如果计算机中有多个网卡时，此处需要填写其中一个网卡的IP地址而不能使用计算机名。“备用地址1”和“备用地址2”在网络冗余配置中会使用到。从机地址的内容与主机地址相同，只是其中需要配置从机的相关内容。

“重置”按钮是将工程冗余配置过程中的所有配置初始化。

“选项”按钮中包含工程冗余的系统参数和数据同步等内容。冗余系统中，工作机负责工程中各种功能的实现，备用机处于热备份状态不执行具体的功能，备用机中的所有数据都是通过网络访问的方式从工作机中同步过来，因此，在进行冗余配置时就需要配置工作机与备用机之间的通信参数和数据同步的内容。

“系统参数”选项卡是用来设置工作机与备用机之间的通信参数，包括通信端口的设置和通信过程中的心跳检测设置。通信端口中，易控默认使用10011～10020之间的10个端口，用户可以根据实际需要修改，但是设置时避免系统使用过多端口。心跳检测用来设置工作机与备用机之间的通信频率，包括通信周期、失败重复次数、重连等待时间三项内容，这些内容可以根据实际情况设置。如图14-9所示为系统参数选项卡。

“数据同步”选项卡用来设置工作机与备用机同步缺失历史数据的时间范围，需要同步的历史数据包括历史记录、报警和事件记录。可以有两种选择，同步所有和同步指定时间范围。同步所有是备用机同步其最后一条记录与工作机最新记录间的所有记录；同步指定时间范围是备用机同步工作机最后一条记录往前设定时间范围内的数据。需要注意的是，同步指定时间范围时，最大同步的数据量为设定时间中的数据，超出设定时间范围的数据不进行同步。如图14-10所示为数据同步选项卡。

2.生成冗余工程(www.daowen.com)

生成冗余工程是将配置好的工程生成一个备份工程。易控在生成冗余工程时首先会对工程进行编译，如果编译没有问题，则会指导用户将冗余工程保存到网络上的指定机器上。易控中也可以将工程通过手动复制的方式复制到从机中，此时需要在从机中将复制的工程做一下修改，修改的内容主要是在工程冗余配置中将“本机类型”修改为“从机”，其他配置不需要修改，如图14-11所示。

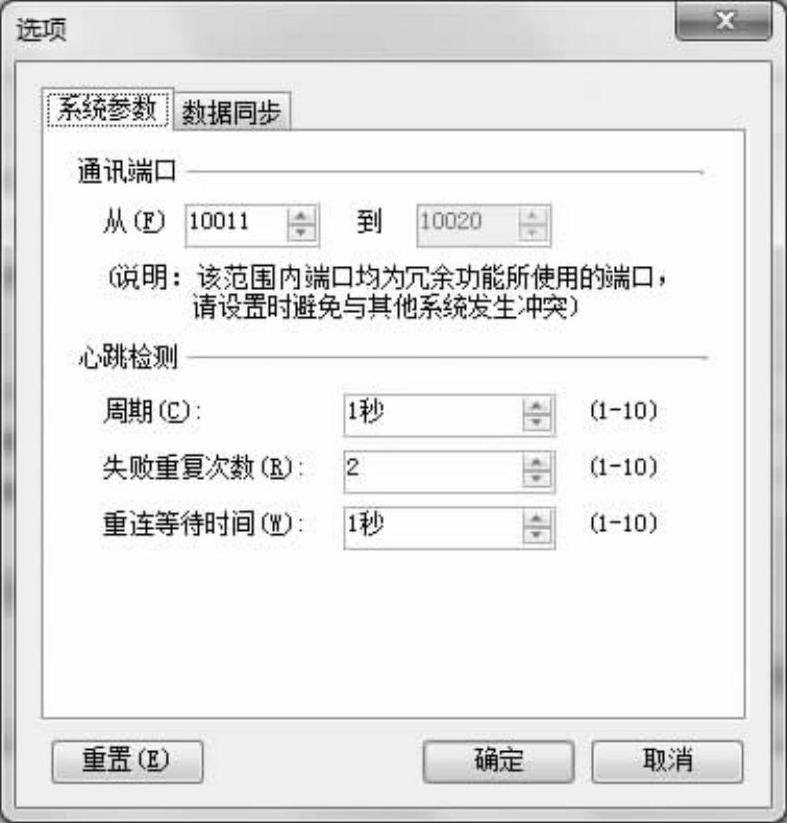

图14-9 系统参数选项卡

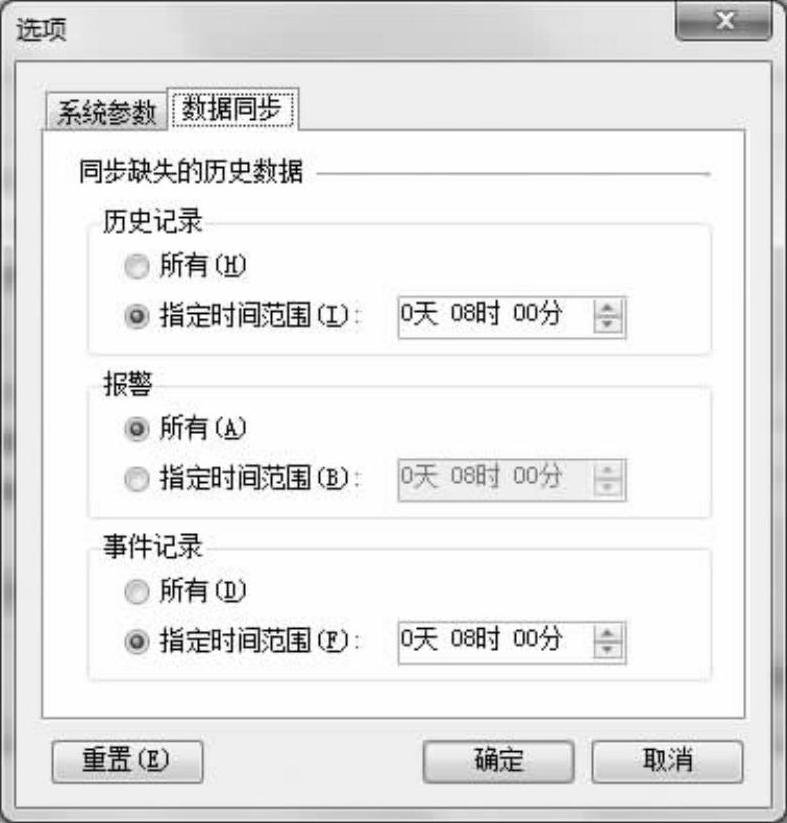

图14-10 数据同步选项卡

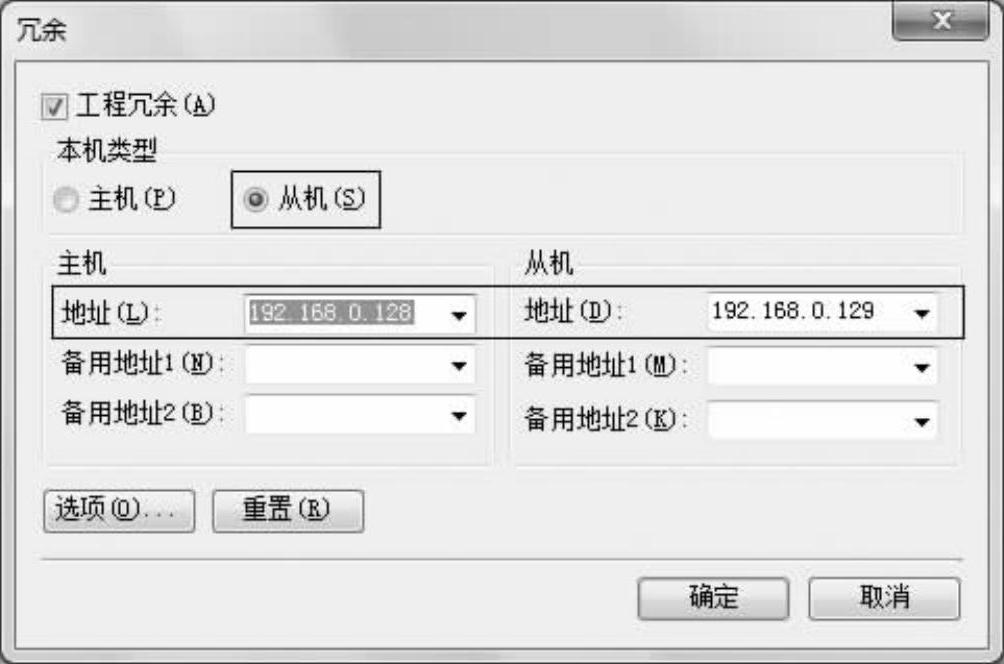

图14-11 工程冗余中的备用机配置

3.工程冗余属性

易控组态软件为工程中的所有功能都提供了属性窗口，工程冗余也不例外。工程冗余的属性中包括连接状态、本机类型、工作状态三项内容，可以通过关联变量的方式将这些内容显示在运行系统的画面中，如图14-12所示。

“连接状态”关联开关型变量，用于显示工作机的连接状态，当变量的值为“True”时表示工作机与备用机为连接状态，当为“False”时表示当前计算机与冗余计算机为断开状态。

“本机类型”关联整型变量，用于显示工作机的机器类型，当变量的值为“0”时表示工作机处于单机运行，当为“1”时表示工作机为主机，当为“2”时表示工作机为从机。

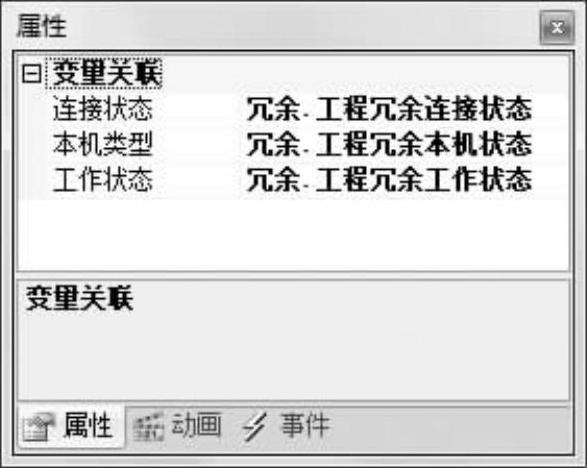

图14-12 工程冗余的属性配置

“工作状态”关联整型变量，用于显示工作机的工作类型，当变量的值为“0”时表示工作机为未知工作状态，当为“1”时表示当前计算机为工作机状态，当为“2”时表示当前计算机为备用机状态，当为“3”时表示当前计算机为异常状态，当为“4”时表示当前计算机为切换状态。
