易控组态软件的设备冗余是在易控的I/O通信中实现的。设备冗余可以在工程开发的任何阶段进行。易控为设备冗余提供了完整的配置向导与说明。用户在配置的过程中只需要按照向导的要求就能够完成易控设备冗余的配置。

配置完设备通信的主设备时，通过主设备的右键菜单可以看到关于冗余的配置内容，分别是：添加冗余、删除冗余、冗余配置，如图14-2所示。

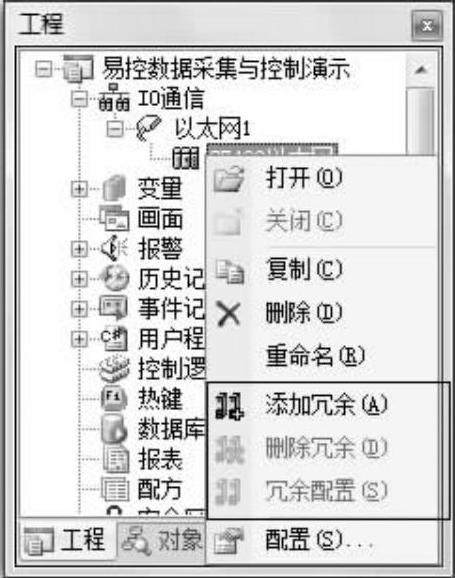

图14-2 设备冗余配置

“添加冗余”指建立已有设备的设备冗余，“删除冗余”指删除已建立的冗余设备，“冗余配置”指对冗余设备的属性进行配置，“删除冗余”和“冗余配置”只有在建立了冗余设备后才可以使用。通过选择“添加冗余”便可以开始设备冗余的配置。

易控进行设备冗余配置时，冗余设备的通道配置有两种情况，在易控配置向导中分别通过“选择”和“新建”两个选项完成，如图14-3所示。

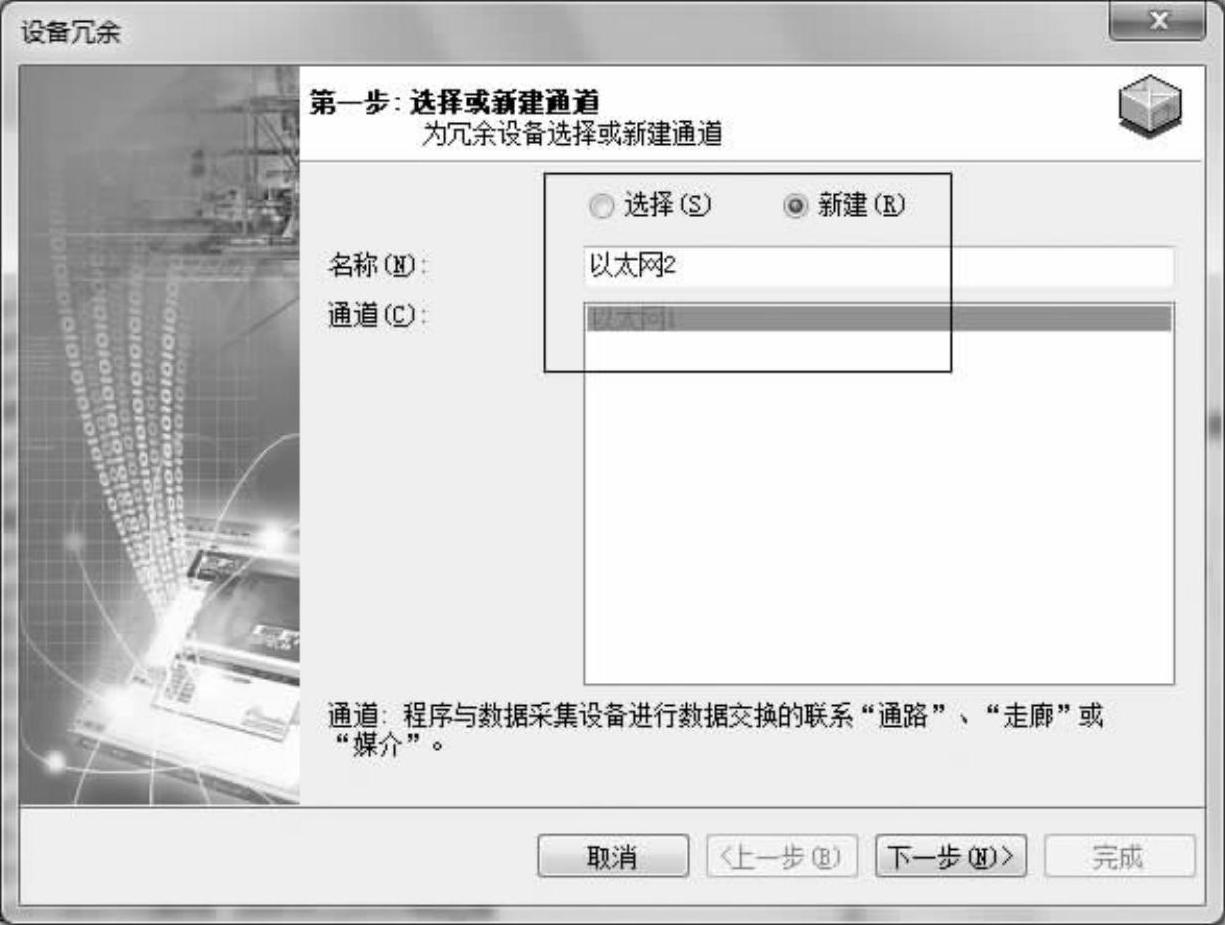

图14-3 “设备冗余”对话框

“选择”选项是在同一个通道下可以建立多个设备连接的设备时使用，比如通过485方式建立的通道连接设备，添加冗余后，主设备和冗余设备都位于同一通道下。“新建”选项是在一个通道只能建立一种设备的连接时使用，它是常规的设备冗余配置方式，添加冗余后，主设备和冗余设备位于不同通道下，易控会根据冗余主设备的通道属性自动选择是使用“新建”还是“选择”，用户也可以手动修改。

易控设备冗余配置向导中关于从设备的通道属性和设备属性的配置与易控主设备配置过程相同，只是需要将各个参数内容修改为从设备的内容。

易控的设备冗余配置过程中还可以配置设备冗余的切换变量、工作变量、设备切换时是否进行数据同步等功能，如图14-4所示。通过这些变量或功能可以将设备冗余的相关信息通过画面进行显示。(www.daowen.com)

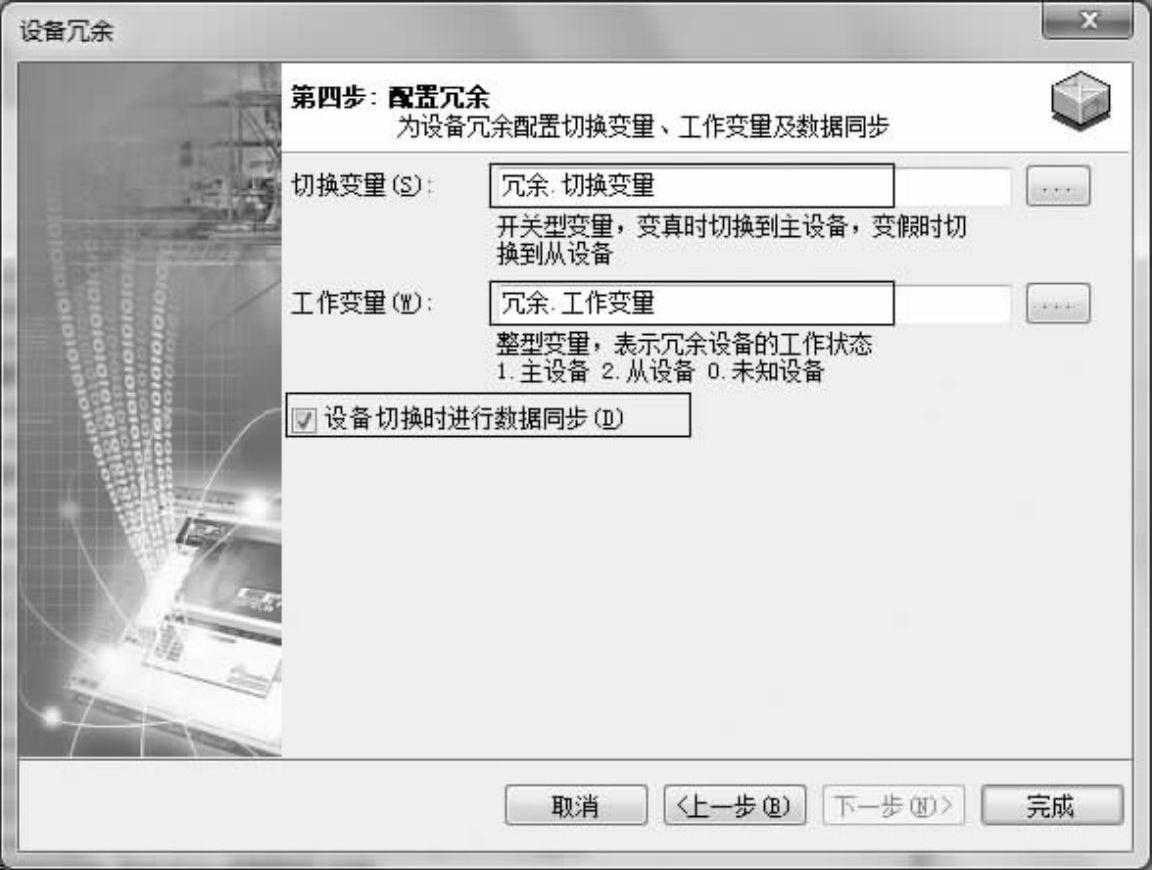

图14-4 设备冗余功能配置

“切换变量”可以连接一个开关型变量，当变量值为“True”时表明易控与主设备通信，为“False”时表明易控与从设备通信，也可以在系统运行过程中对该变量进行赋值操作，使易控可以自由的选择与主设备还是从设备进行通信。

“工作变量”可以连接一个整型变量，通过关联变量的值可以查看当前工作的设备状态，变量值为“1”时表示当前工作的设备是主设备，变量值为“2”时表示当前工作的设备是从设备，变量值为“0”时表示未知设备或者无设备正常工作。

“设备切换时进行数据同步”选项默认不勾选，当勾选上该项后，进行工作设备切换时，会将易控中当前的值写入到切换后的工作设备中，这种情况一般是在不能自动监测和切换的下位设备中使用。

正常情况下，设备冗余中的这些内容可以不用配置。如果后期需要配置，可以通过主设备的“属性”窗口进行配置。

对于配置完成的设备冗余，可以在易控设备变量工作区中分别对主设备和从设备中的变量进行监视，如图14-5所示，在点击“运行”按钮时，易控会提示用户运行主设备变量还是从设备变量。

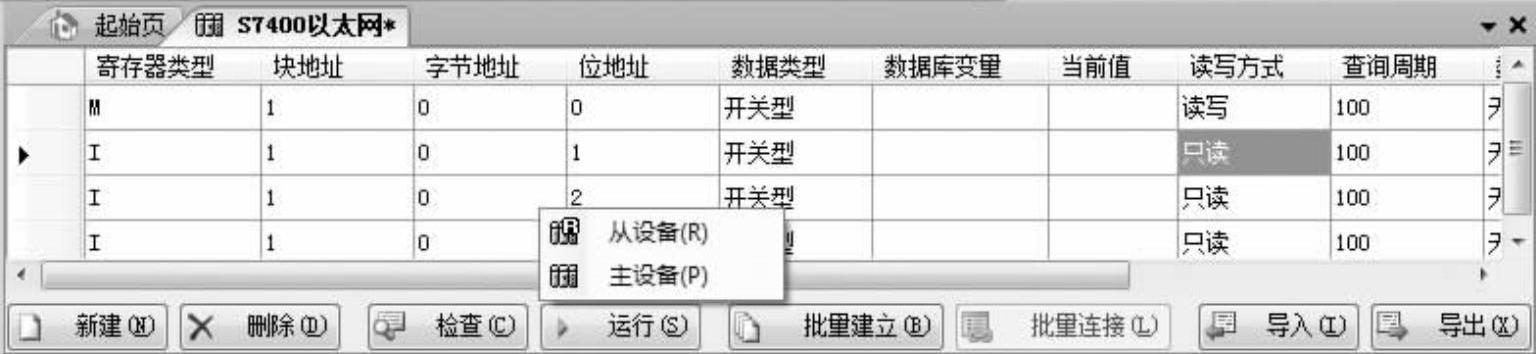

图14-5 设备冗余的数据监视
