设备冗余是针对与组态软件进行I/O通信的现场设备而言的一种冗余方式。工业现场的设备实现冗余有两种方式：一种是冗余的设备自己负责工作状态的互相监测和切换，如西门子S7-400H系列PLC、三菱MELSEC-Q系列PLC等；另一种是冗余的设备不能自动进行工作状态的互相监测和切换，需要通过组态软件来实现它们工作状态的监测和切换，如变频器和各种板卡等。组态软件不管现场设备使用哪一种冗余方式，当它们出现故障需要进行冗余切换时，都会发生设备通信通道和通信参数的改变，因此，组态软件中设备冗余的实现都是通过配置冗余的通信通道完成的。

设备冗余在进行冗余的配置过程中需要确定组态软件通信的主设备和备用设备。主设备是组态软件与现场设备通信中默认的工作设备；备用设备是在工作现场处于备用状态的设备，也称为从设备。组态软件中将与其通信的设备称为运行设备，主设备和备用设备都可以成为运行设备。组态软件设备通信的一个典型网络结构如图14-1所示。

(www.daowen.com)

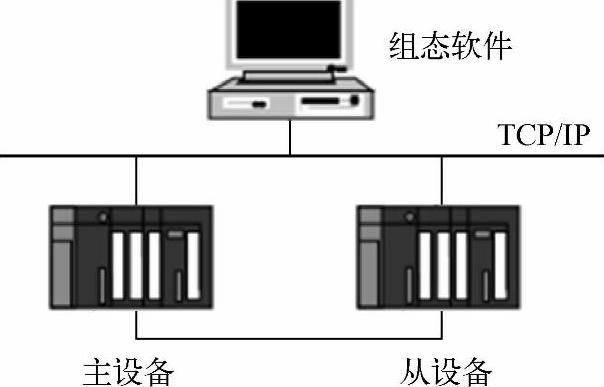

图14-1 组态软件设备通信网络结构

正常情况下，生产现场的主设备和从设备同时工作，组态软件默认与主设备进行通信。当主设备出现故障后，对于具有冗余功能的设备会自动切换到从设备，组态软件也将会自动与从设备进行通信，对于不能自动切换的设备，需要组态软件进行检测后通过组态软件将通信切换到从设备。当主设备恢复正常后，组态软件通信一般不会切换，仍与从设备进行连接，只有从设备故障或者通过组态软件手动切换，组态软件才会再次与主设备进行通信。
