记录变量是指配置工程中哪些变量需要进行历史记录以及这些变量记录的方式。
工程中由于工艺要求的关系,往往存在大量变量,但并不是所有变量都需要配置历史记录,如果记录了很多不必要的数据,一方面会影响工程运行的速度,另一方面大量的数据会占用很多系统资源,影响数据保存的周期,因此,在进行记录变量的选择过程中往往是对于一些重要的变量进行记录。各个品牌的组态软件对于支持的历史变量个数有不同的要求,一般来说,小规模工程的历史记录变量数量在64以下,中等规模的工程历史记录变量数量在64~1024范围内,超过1024数量的可以称为大规模的工程。
在进行历史记录的过程中,对于不同变量类型的记录变量,它们的变量记录方式也有所不同,常用的记录变量的方式有定时记录和变化记录。
定时记录是将工程中的配置好的记录变量按照规定的时间间隔进行记录的一种方式。定时记录一般用于记录工程中变量数值变化比较缓慢的模拟量。定时记录规定的时间间隔可以在配置的过程中设置,常用的定时记录时间间隔范围为1秒~1小时。
变化记录是指工程中配置好的记录变量在其数值发生变化时进行记录的一种方式。常用于状态类型的变量,如开关量。
在变化记录中存在着一个重要的概念——死区,它的功能是忽略变量数值在一定范围内的变化,不进行记录。在进行变化记录的时候,有时候记录的变量受到现场各种信号的干扰,可能会造成数据在一个很小范围内的频繁变化,这样会导致记录变量记录了很多不必要的数据,通过设置死区的方式就会减少这些数据的记录。比如,一个采用变化记录方式记录的液位信号基本稳定在10米,对于其在0.2米内变化的数据可以忽略,但是由于外因的干扰,在监控系统中显示的数值总是在9.95~10.03米附近频繁变化,这样使用变化记录就会记录很多不必要的数据,可以将该变量的变化记录死区设置为0.2,此时,只有液位低于9.8米或高于10.2米后才进行记录。
一些组态软件中将变量的历史记录功能作为变量的一个基本属性,在建立变量的过程中对其历史记录功能进行配置,这种方式对于记录变量的修改和查找都不方便。在易控中,变量的历史记录通过工程树节点下的“历史记录”进行配置,在这里包括了所有的记录变量,修改时也在这里修改,十分便于用户的查找和配置。(www.daowen.com)
易控的记录变量配置通过历史记录节点下的“记录变量”完成。配置时在工作区会打开一个表格页面,其中可以通过“新建”、“删除”按钮来增加或删除记录变量,通过“名称”和“说明”列对记录变量进行命名和描述,通过“变量”列添加需要进行历史记录的工程变量,“记录配置”列则是用来配置记录变量记录的方式,包括定时记录和变化记录,“记录变量设置”对话框如图10-1所示。通过上述操作便可完成一个记录变量的配置,配置完成的记录变量表格如图10-2所示。

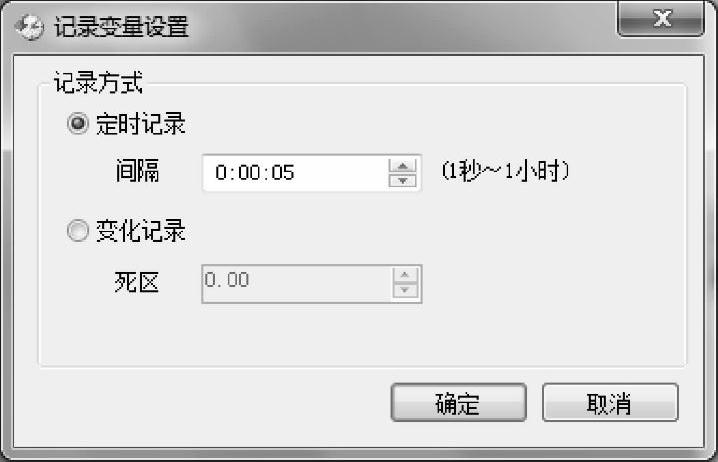

图10-1 “记录变量设置”对话框

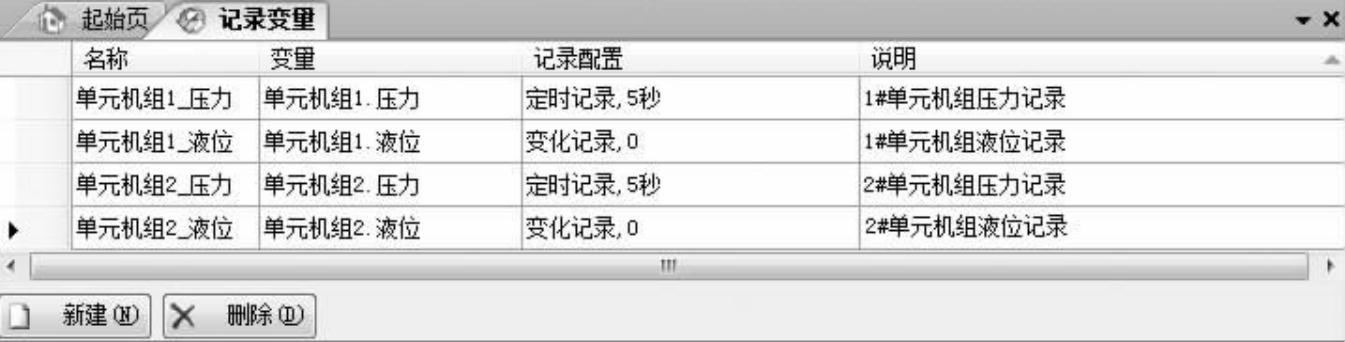

图10-2 记录变量配置框
