报警窗是用于显示在工程运行过程中的各种报警信息，包括报警信息的报警时间，恢复时间、应答时间、报警名称、报警描述、报警区、报警级别、报警类型、限制和恢复值等。通过在属性窗口中的一些设置，可以配置报警窗中不同类型报警的报警文本颜色、闪烁颜色等。同时报警窗中可以对已发生报警进行应答和查询等操作。对于报警窗的详细配置和详细介绍参见第7章“报警和事件”。图5-21为易控报警窗效果。

其他高级功能组件如下：

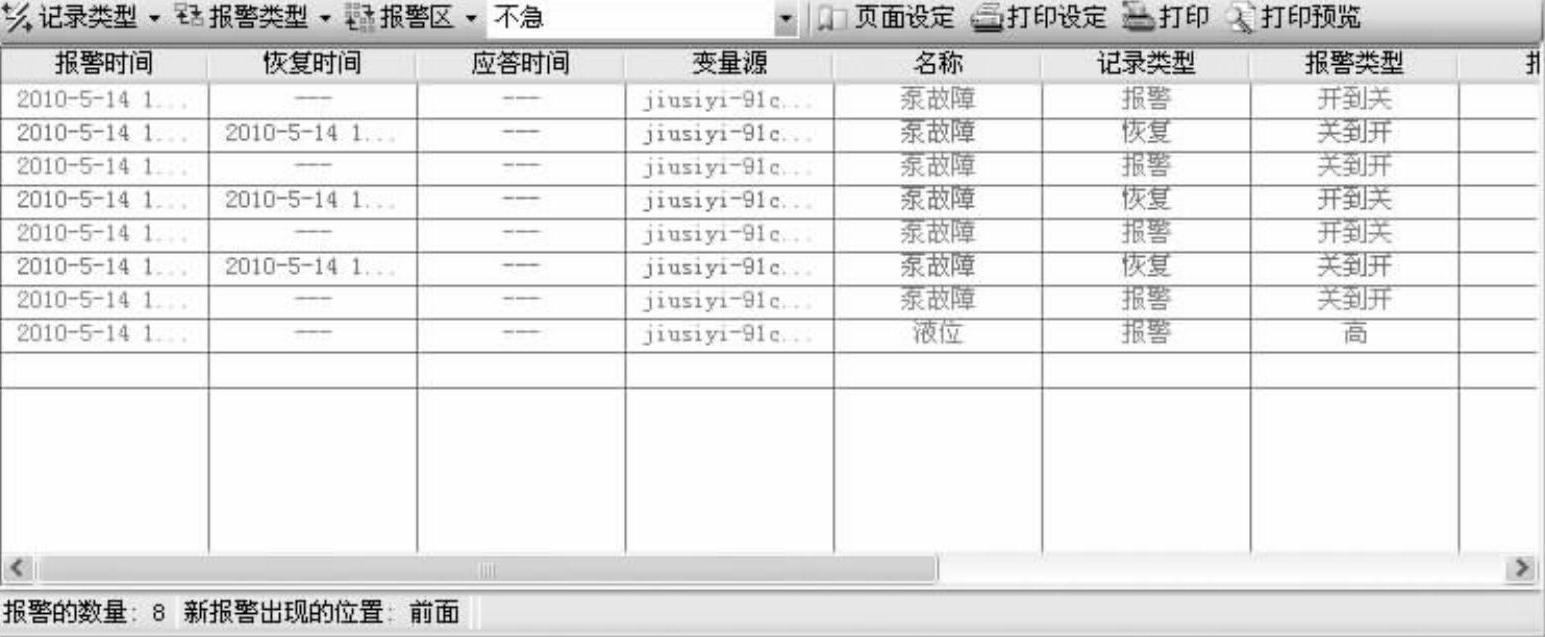

图5-21 易控报警窗效果

1.XY曲线

采用曲线的方式反映两个任意变量之间的函数关系。在XY曲线中可以配置实时曲线也可以配置设定曲线。实时曲线是在工程运行的时候将关联的变量以曲线的形式实时绘制出来，而设定曲线则是根据理论值来预先将结果显示在曲线上，通过使用设定曲线和实时曲线可以验证在工程执行过程中的实际工况是否按照理论模型来执行。图5-22为易控XY曲线效果。

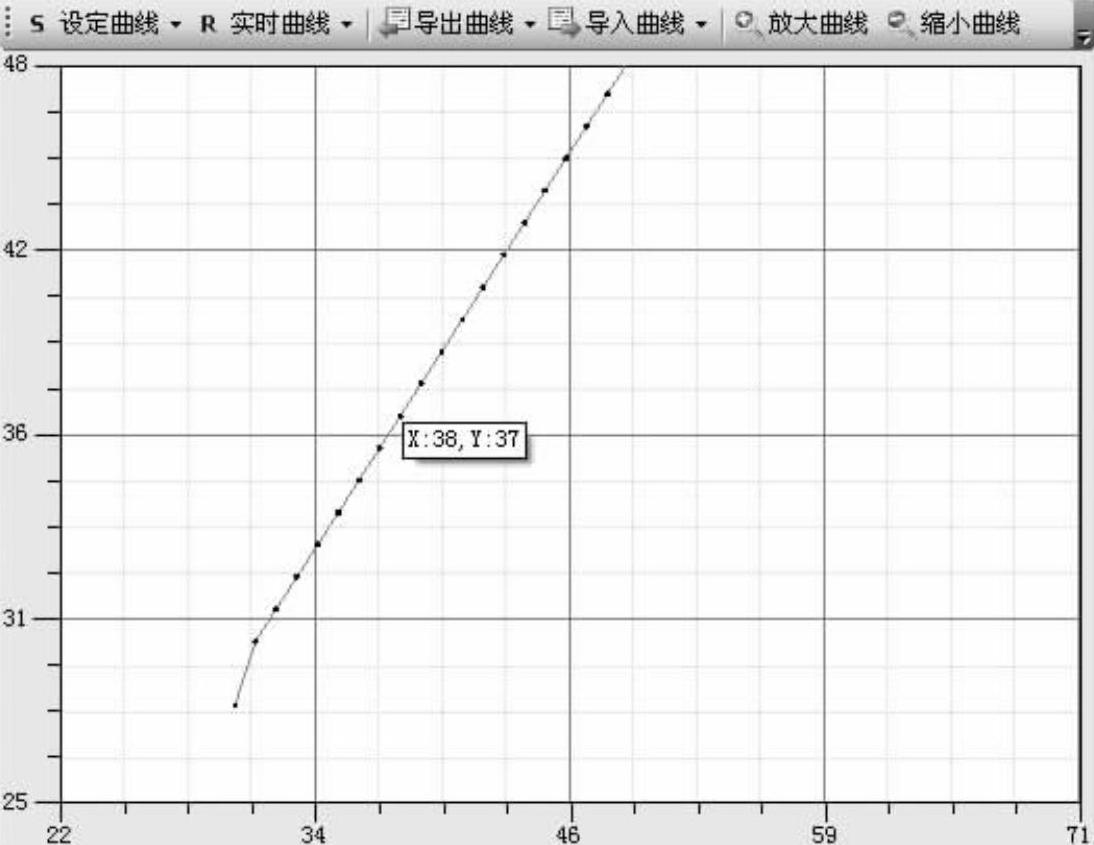

图5-22 易控XY曲线效果

2.饼图

用来显示一个数据列中各项的大小与各项总和的比例，例如一个配方中各种成分的配比关系。在饼图中新建成分时可以配置每种成分的颜色和描述，饼图中每一种成分可以用百分比显示，也可以用实际的数值显示。同时，饼图的外观也有多种风格。图5-23为易控饼图效果。

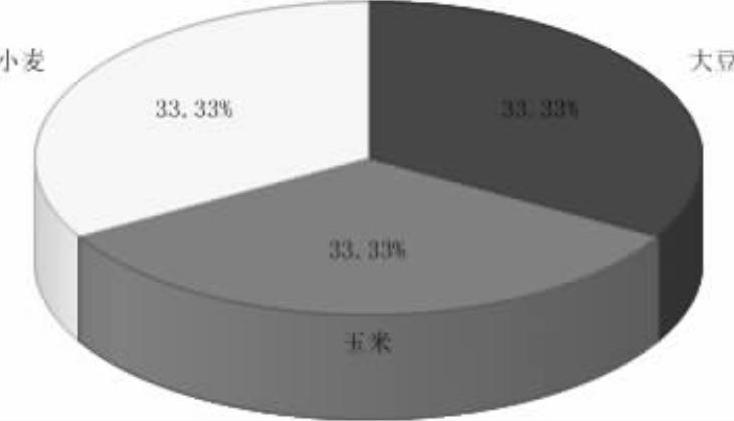

图5-23 易控饼图效果

3.棒图

用来显示同一时间内实时数据变化的情况。通过在属性窗口中配置好静态参数后，再将需要反映的变量或表达式进行关联即可。图5-24为易控棒图效果。

4.历史棒图

用于显示一个或多个历史记录数据或其表达式在某些时间段内的数值统计值，包括平均值、总和、最大值和最小值等。在历史棒图中可以对同一时间段内的不同数据进行对比，同时又可以对不同时间段内同一数据进行对比。关于历史棒图的详细使用方法参见第10章“历史记录”。图5-25为易控历史棒图效果。

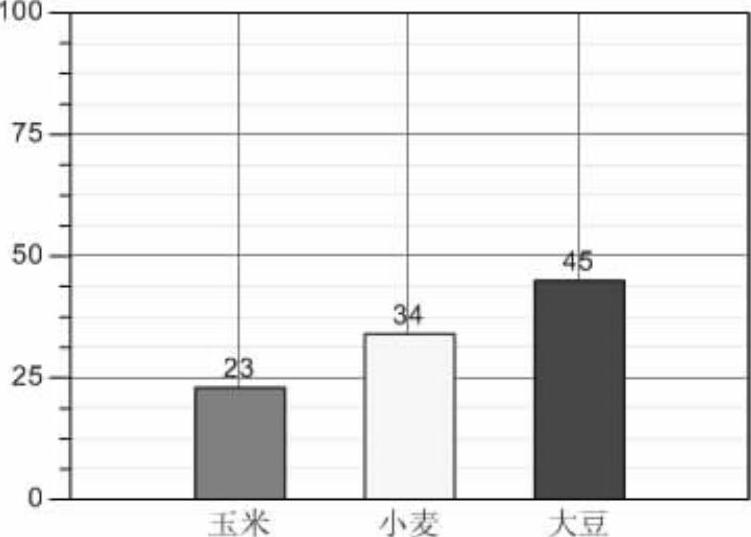

图5-24 易控棒图效果

(www.daowen.com)

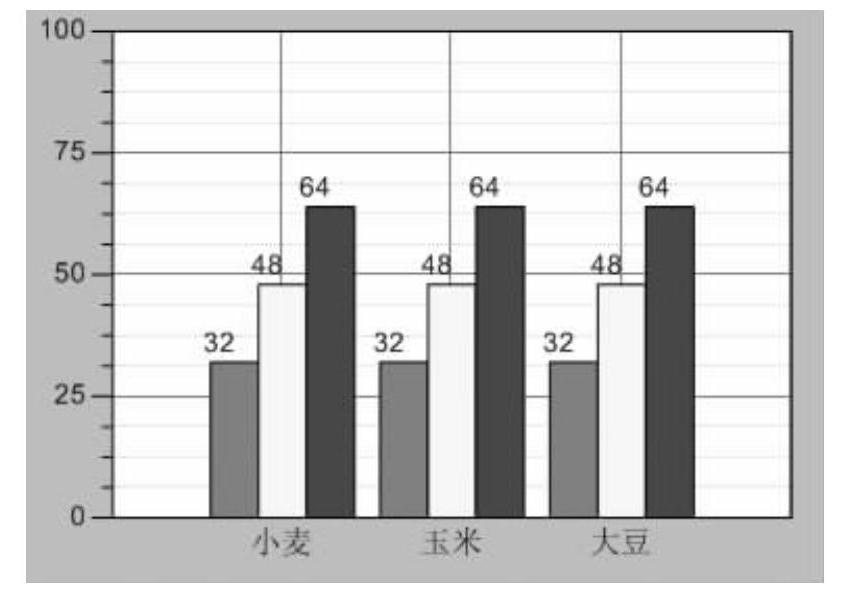

图5-25 易控历史棒图效果

5.记录窗

用于记录工程运行过程中重要的操作和运行人员的登录和注销情况，其主要目的是记录操作员的操作过程、辅助事故的定位。有关记录窗的详细介绍参见第7章“报警和事件”。图5-26为易控记录窗效果。

6.配方浏览器

用来对工程中的配方进行操作的一个窗口。易控的配方浏览器提供了一种可视化的配方操作方法。使用配方浏览器，不需要编写用户程序就可以直接显示和操作配方，简化了配方的使用和管理。关于配方的详细配置详见第15章。图5-27为易控配方浏览器效果。

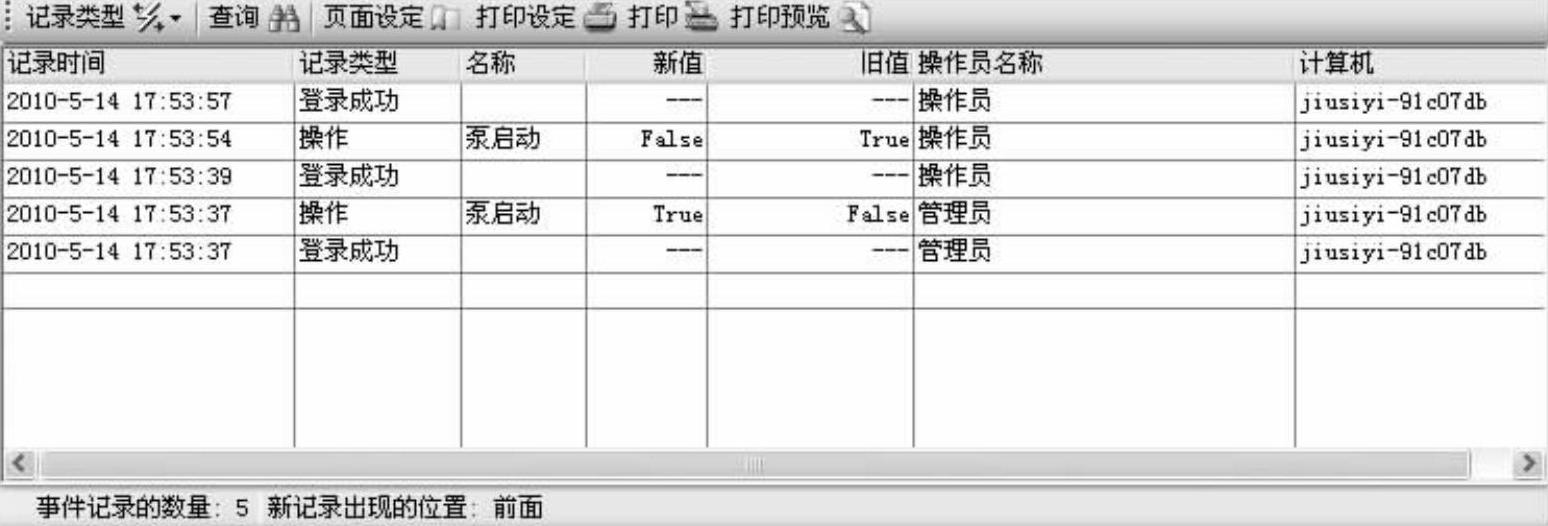

图5-26 易控记录窗效果

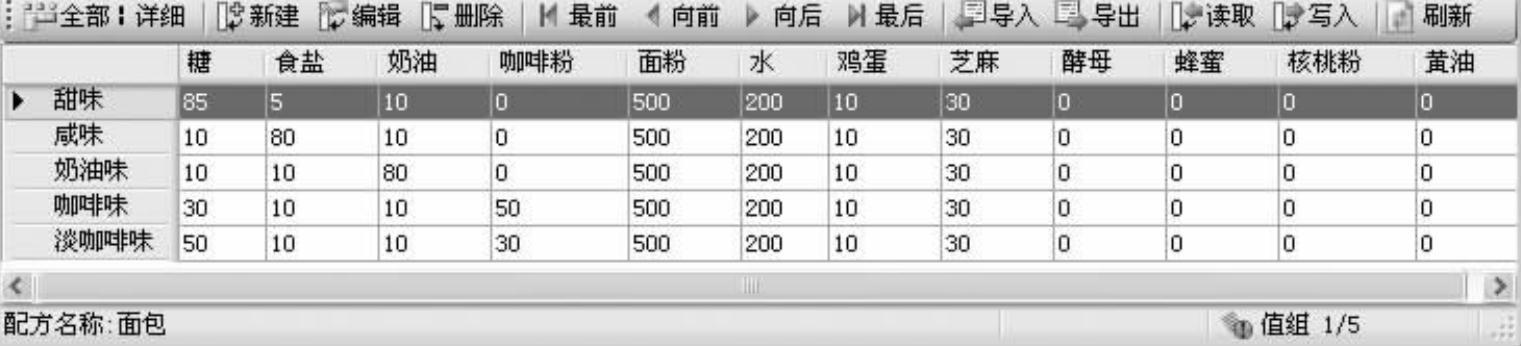

图5-27 易控配方浏览器效果

7.数据库浏览器

数据库浏览器是易控用来与计算机中安装的数据库进行连接的一个窗口。在数据库浏览器中通过一定的配置可以与Access、SQL、ODBC等数据库连接，当连接正常后在易控运行的过程中可以实时查询这些数据库中数据，并且可以通过一些命令和方法对数据库中的数据进行查看、修改、删除等操作。有关数据库浏览器的详细介绍参见第10章“历史记录”。图5-28为易控数据库浏览器效果。

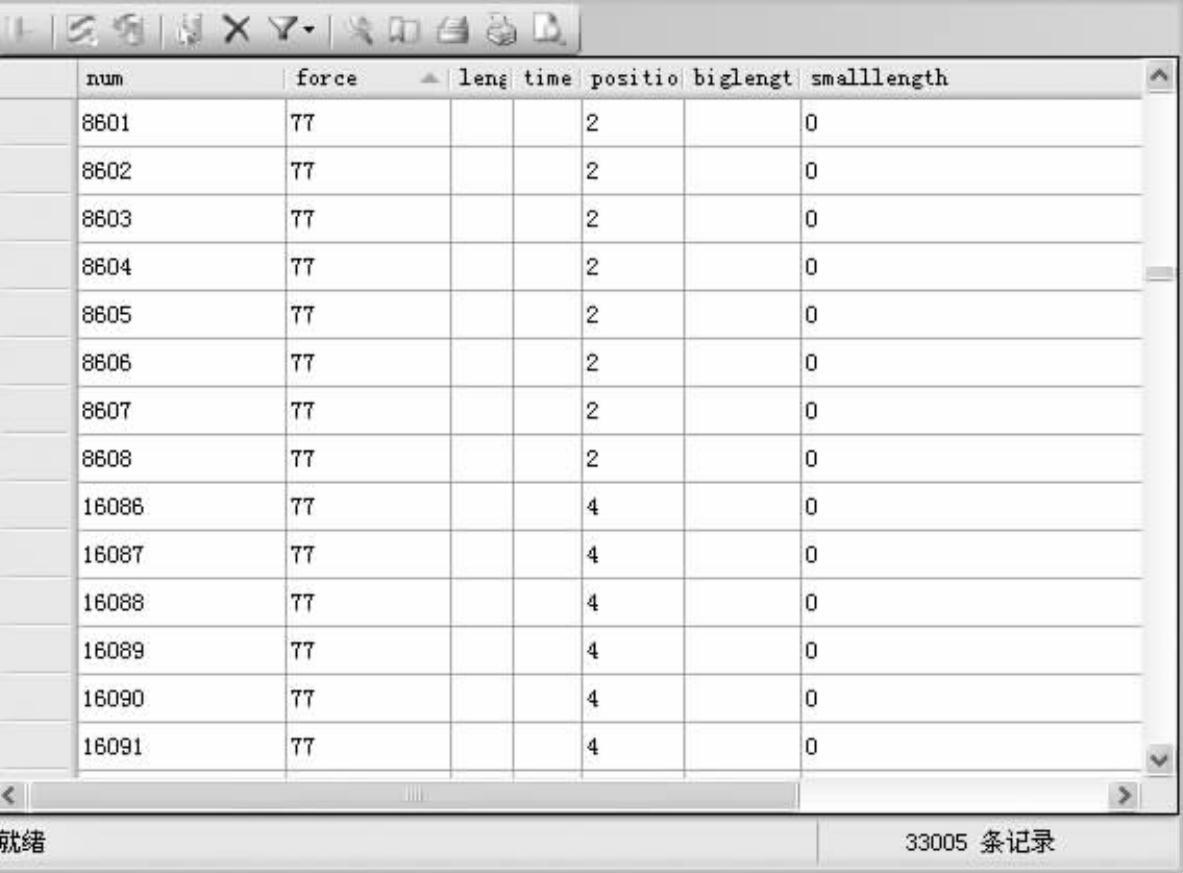

图5-28 易控数据库浏览器效果

8.Web浏览器

位于图形工具箱的“其他”分类中。当易控运行起来后就可以通过画面上的Web浏览器直接浏览网页，而不需要再单独打开IE程序。使用Web浏览器和平时使用IE的方法是一样的，可以有工具栏、默认网页等，这些都可以在属性窗口中进行设置，这里就不过多介绍了。图5-29为易控Web浏览器效果。

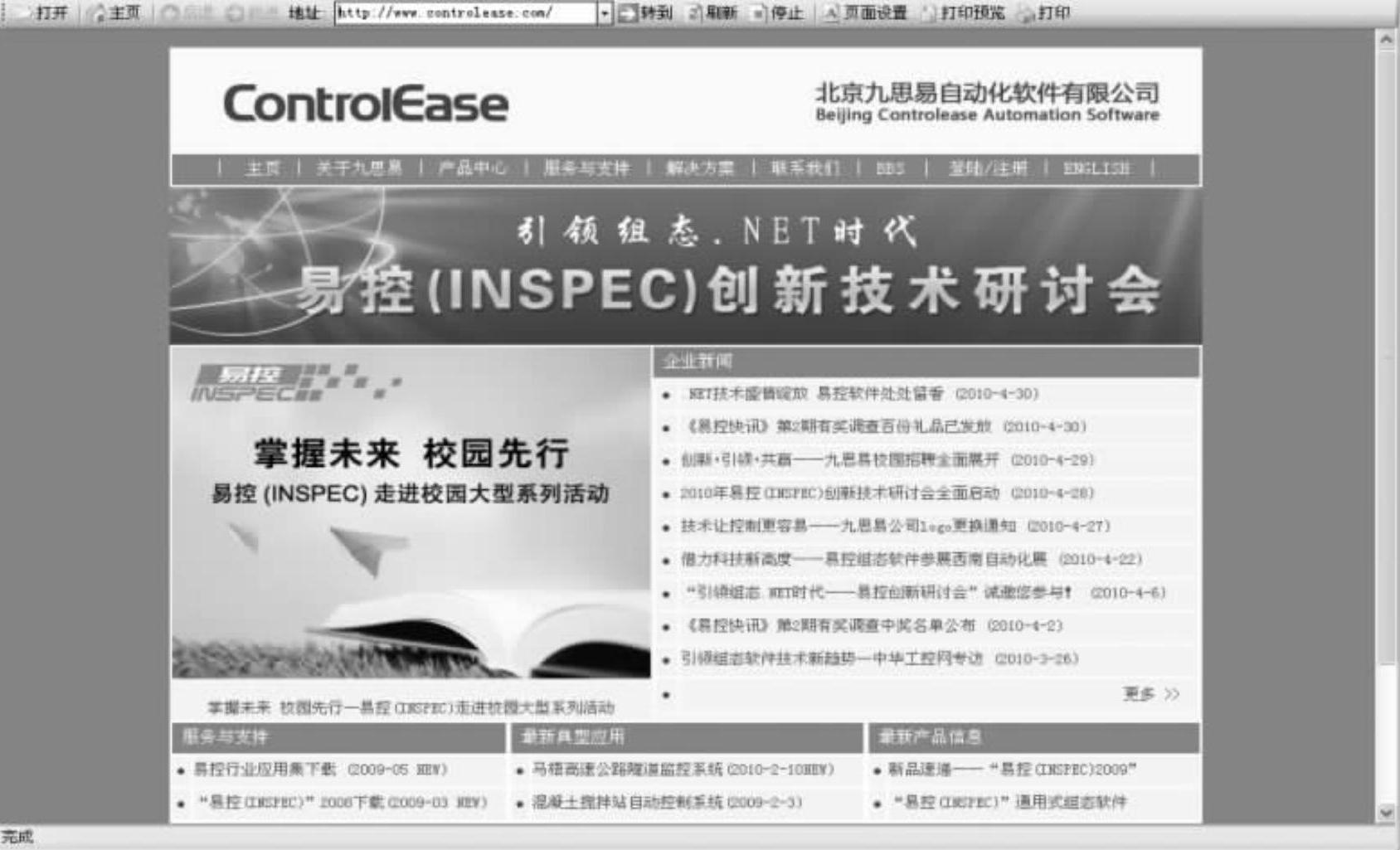

图5-29 易控Web浏览器效果
