图形的属性配置和图形的编辑操作是画面开发过程中使用最多的步骤，是开发出精美画面的关键。

1.图形属性

图形属性是指放置在画面上的各种图形图符对象的基本属性，比如位置、大小、外观等。画面开发的大量工作都是在调整图形的属性。在易控中，图形属性的调整是在图形的属性工具箱中进行的，有些属性例如位置、大小等也可以通过鼠标修改。不同的图形组件属性不尽相同，表5-4是一些常见的属性描述。

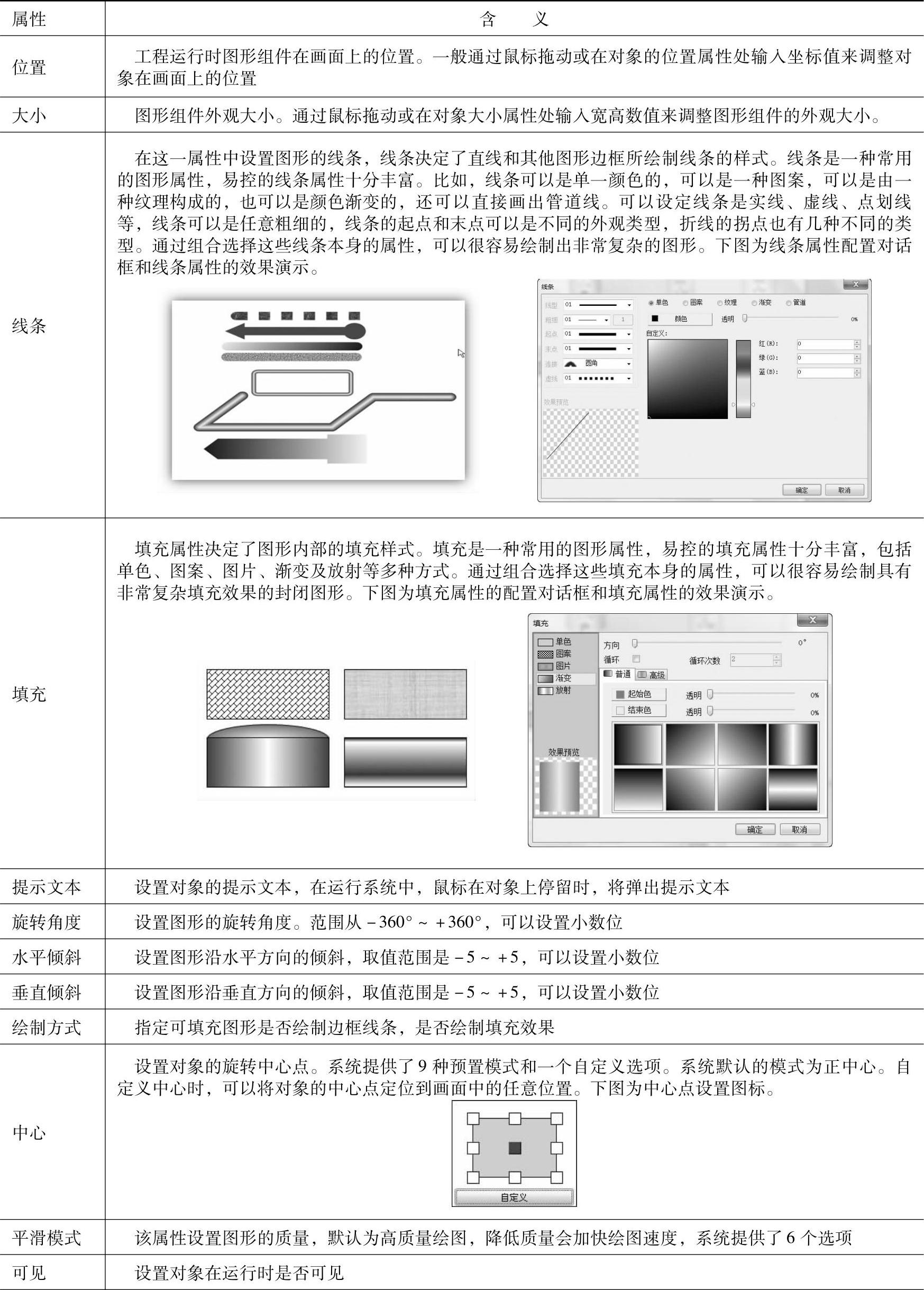

表5-4 图形的常见属性及含义

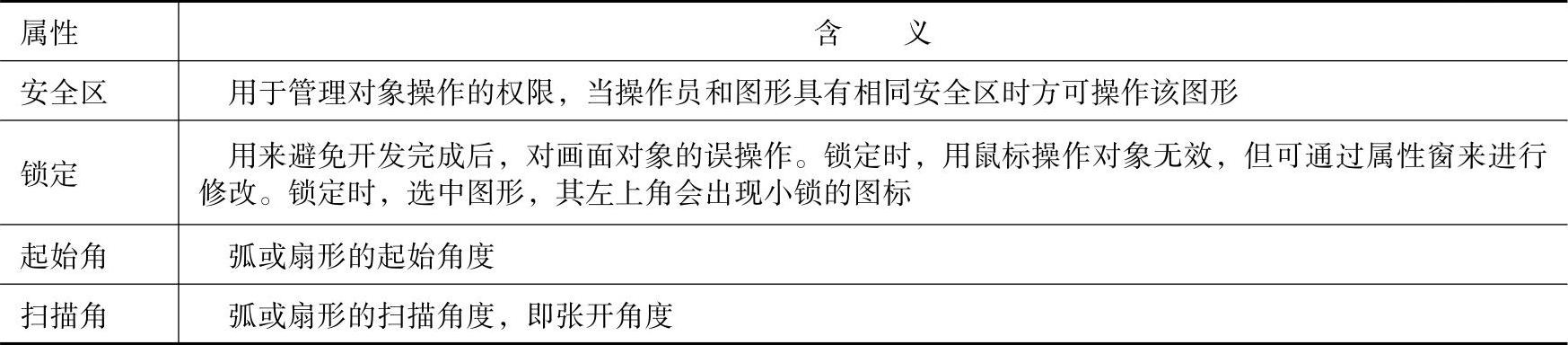

（续）

属性窗以表格的形式显示了被选中图形对象的各种属性，属性窗有两列，左侧为属性名称，右侧为属性的具体数值。对于不同属性的配置，可以通过直接输入数值、下拉框选择或者在弹出的属性编辑器中编辑三种方式来实现。

2.图形编辑

图形编辑是指在画面开发过程中对画面上单个或多个图形图符对象的旋转、倾斜、对齐、组合、分解、分层等操作。通过这些操作可以提高画面开发的效率和画面整体的美观性，对于这些操作，组态软件一般都会提供相应的快捷方式工具条。图5-3所示为易控的图形操作工具条。

图5-3 图形操作工具条(www.daowen.com)

图形编辑的主要操作/选项见表5-5。

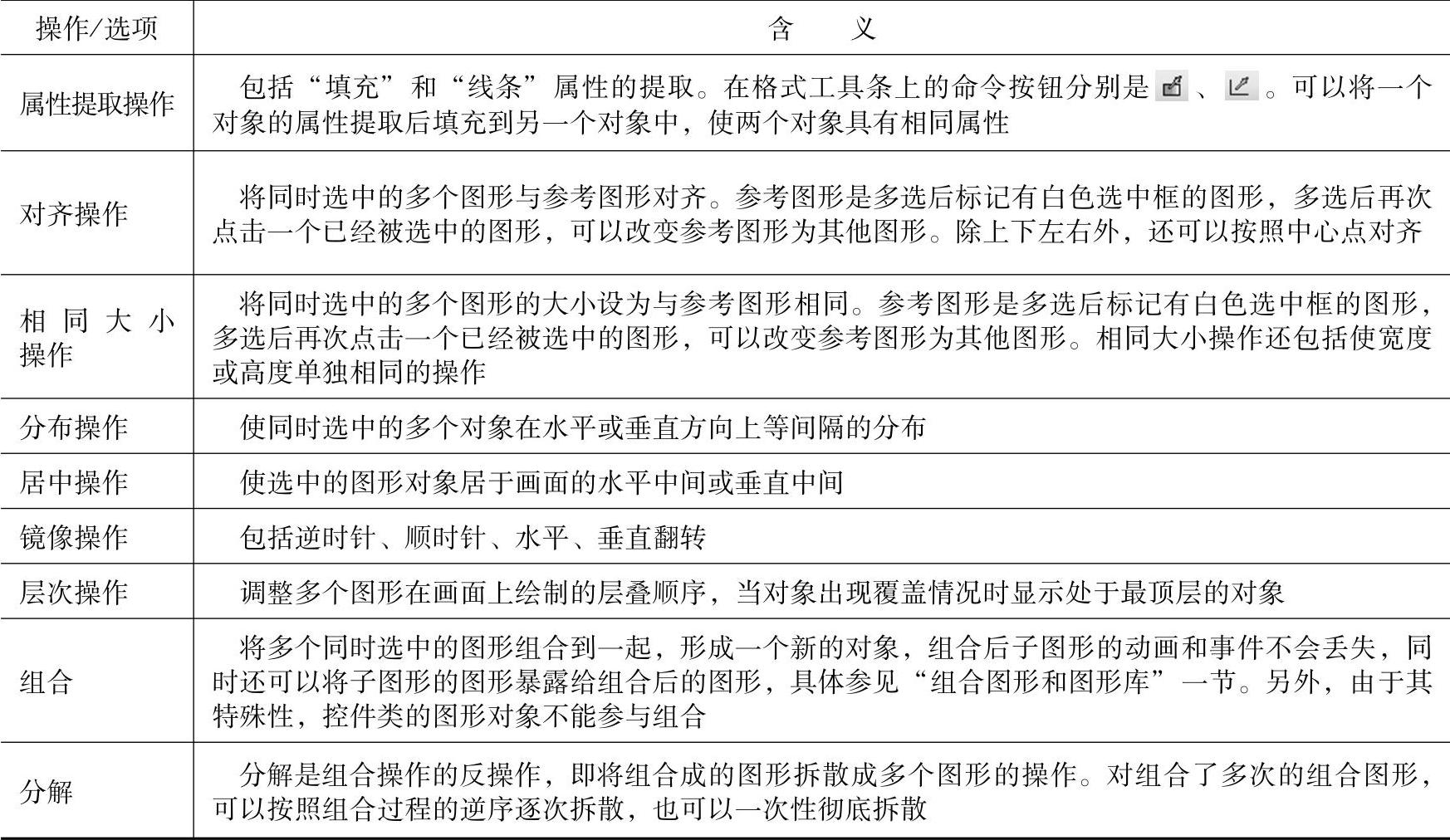

表5-5 图形编辑的主要操作/选项

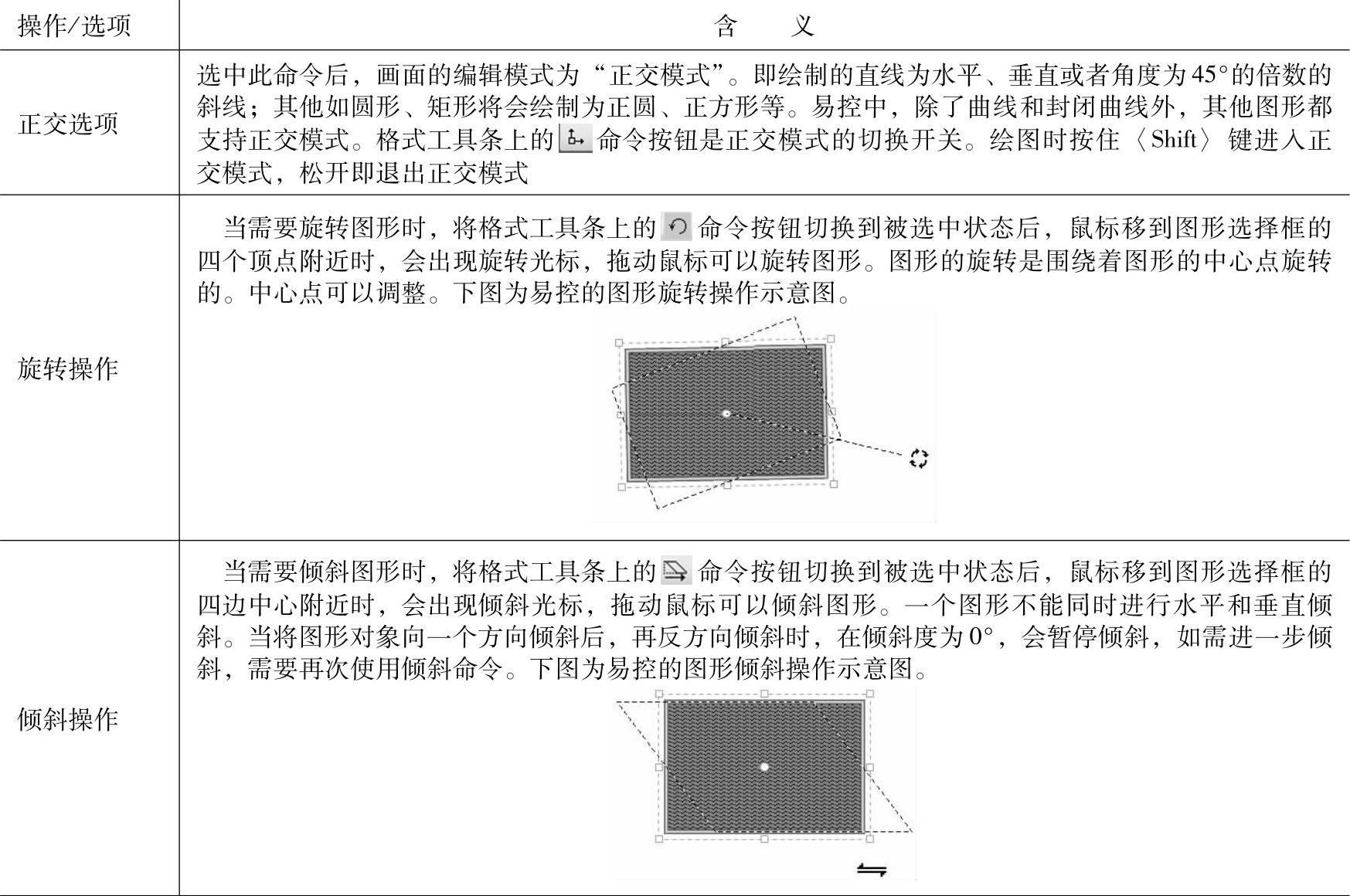

（续）

3.对象浏览器

对象浏览器是管理画面中所有对象的一个工具。工程中的所有画面都是由画面中不同对象构成的。有些画面简单，只需要几个对象就可以构成，对这些对象的选取十分方便；但是有些画面却很复杂，画面中往往使用很多对象，而且有些对象往往被其他对象所覆盖，这时对画面中的对象进行选取就比较麻烦，有了对象浏览器就可以快速方便地定位画面中的所有对象。

在对象浏览器中包含了一个画面中所有对象的名称，通过名称的选择可以快速地定位到相应的对象，同时可以在画面浏览器中对画面内的对象进行剪切、复制、粘贴以及删除操作，另外，还可以对画面中的对象进行层次的调整。对象浏览器可以通过易控菜单的“视图”中的“其他窗口”打开，与“工程”窗口并列放置。图5-4为易控的对象浏览器窗口。

图5-4 易控的对象浏览器窗口
