画面绘图元素主要是指画面上的各种对象，这些对象一般都是组态软件提供的各种图形和图符，这些图形和图符的大小、位置、外观、动作等都可以进行修改、配置和组合。通过画面绘图元素的使用可以绘制出适合不同监控要求的画面。画面就像是绘画时的画布，或者是画图的纸张，通过对画面中的对象的修改调整就形成了画布或纸上的图画。易控中的画面构成元素及含义见表5-2。

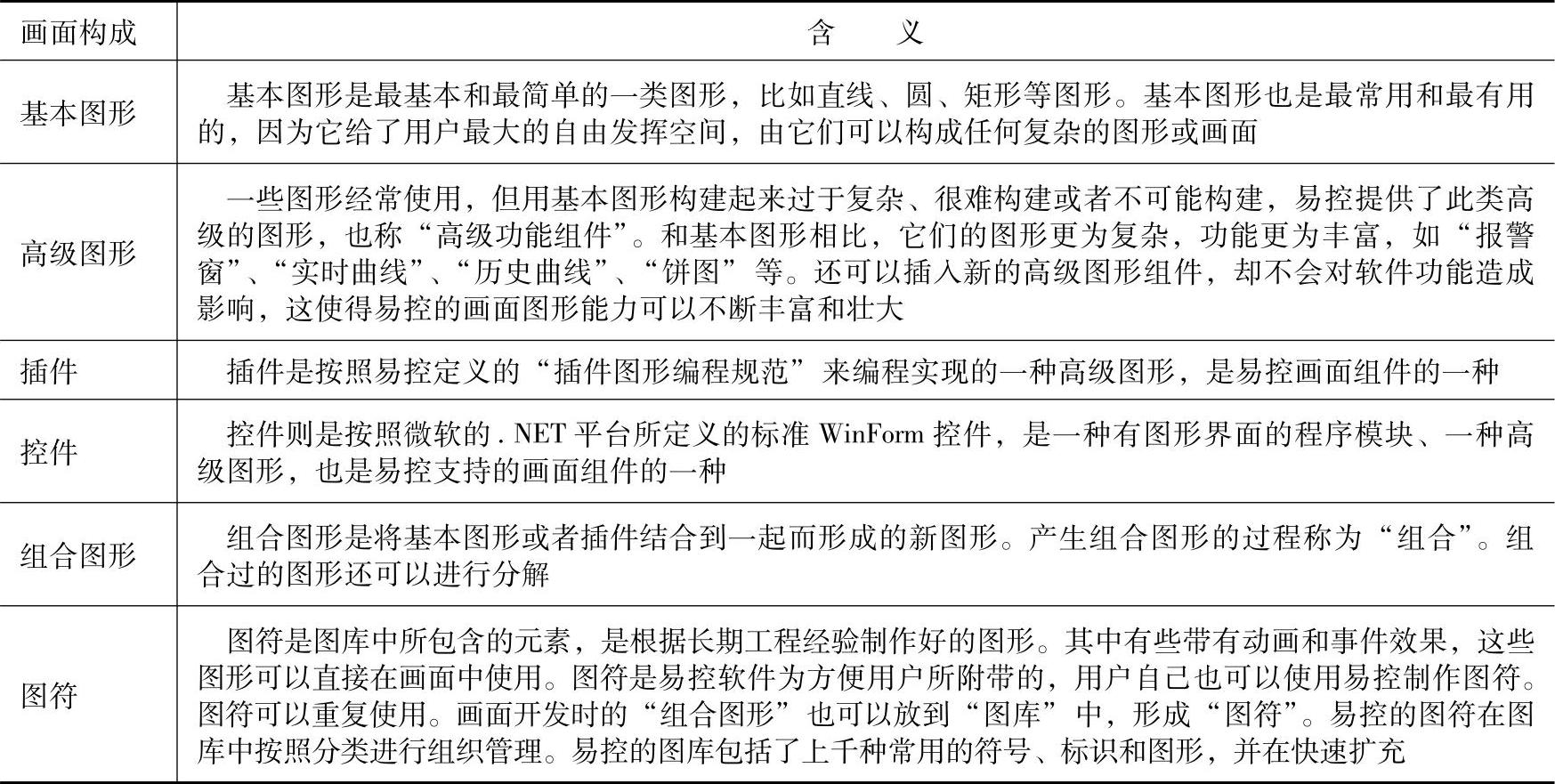

表5-2 画面的构成元素及含义

在易控中这些画面构成对象主要是位于图形工具箱和图库工具箱这两个工具箱中。在这两个工具箱中所有对象按照一定的规律分别存放在不同的分类中，它们可以通过三种视图模式进行查看，分别是“列表”、“大图标”和“小图标”。易控还为用户提供了智能屏蔽功能，只有当工作区中为打开的画面时，图形和图库工具箱中的对象才可以被使用。

1.图形工具箱

图形工具箱中包括画面构成对象中的基本图形、高级图形、插件和控件。这些对象分布在图形工具箱中的“常用”、“Windows控件”、“开关按钮”、“仪表”、“图表曲线”、“时钟”、“其他”几个分类中。

在画面开发过程中的基本图形是画面开发的基础，主要有直线、折线、曲线、弧线、矩形、圆角矩形、圆、扇形、切、多边形等，这些都被放在图形工具箱的“常用”分类中。图形工具箱的基本图形及简介见表5-3。

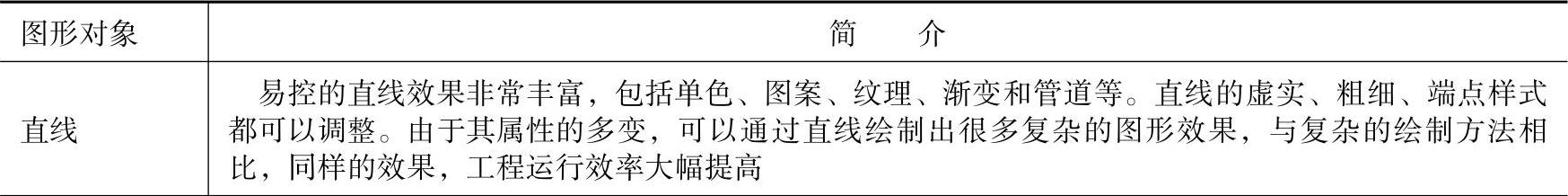

表5-3 图形工具箱的基本图形及简介

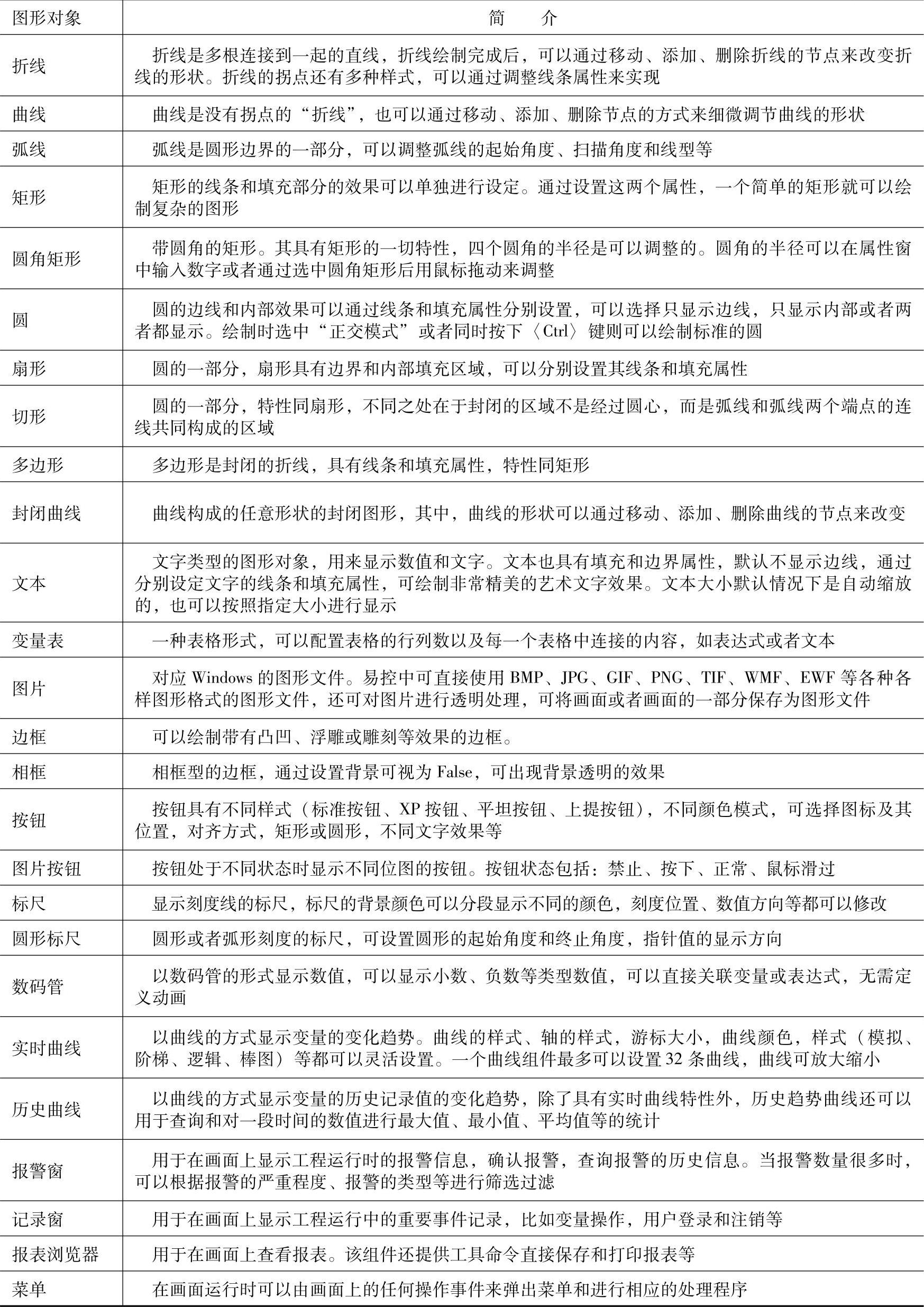

（续）

除了上面介绍的画面开发的基本绘图对象外，画面开发的其他对象都包括在易控图形工具箱的不同分类中，主要包含了一些实用的画面图形组件，比如：(www.daowen.com)

①“时钟”分类下的数字式和指针式时钟。在工程运行期间直接显示了系统时间。

②“开关按钮”分类中的开关。有多种样式可以选择，便于模拟一个实际开关。

③“仪表”分类中的圆形仪表。模拟了一个指针式表头，其中的特性都可以设置。

④“图表曲线”分类中提供了各种各样的曲线，如反应两个变量之间关系的XY曲线、反应计划设定值和实际值之间关系的计划曲线。饼图可以显示多个变量的构成关系。

⑤“Windows控件”分类下，则包含了Windows系统中常见的一些窗口组件，如单选复选按钮、分组框、滚动条、进度条、滑块、文本框、组合框等，也就是Windows中一般应用程序中常见的界面元素在易控中都是可用的。

⑥“其他”分类中，易控提供了几个功能强大使用十分方便的“浏览器”组件。如“配方浏览器”可以查看、修改、导入导出配方，通过变量名称关联配方等可视化的配方操作。“数据库浏览器”是一个通用的数据库客户端，可以直接查看常见数据库的内容，“数据库访问浏览器”则可以直接查看工程中事先定义好的一个数据库表格。“视频浏览器”可以动态显示摄像头的视频图像。“Web浏览器”可以在画面上直接浏览本地网页，也可以直接上网查找任何信息等。

这些分类中的许多组件属于高级图形，具有各自特殊的功能，所以也称“高级功能组件”。高级功能组件的插入和使用极大地丰富和增强了监控系统的功能和效果，本章5.6节“画面的扩展”中会对这些控件进行介绍。

2.图库工具箱

图库工具箱中的对象被称为“图符”，是通过易控的基本图形绘制组合而成的，这些对象在画面开发的过程中经常被使用，因此将这些“图符”放置在图库工具箱中。易控的图库工具箱默认包含“形状·形体”、“指示·仪表”、“开关·按钮”、“管道·阀门”、“容器·炉罐”、“电机·泵类”、“控制·电脑”、“标识·场景”、“时钟”和“其他”等几个分类，每个分类下面包含若干图符，易控的图库具有图符精美、制作容易等特点。

相对于图形工具箱来说，图库工具箱中的图符不限于易控所提供的，还可以在画面中自己制作图符，并将它添加到图库工具箱中。易控图库工具箱中的对象也可以被分解重新组合为新的图符，这里就不对图库工具箱中的对象进行详细的介绍。在画面开发的过程中，开发人员可以根据需要选择使用。关于图库工具箱中图符的制作见本章5.5节“组合图形和图库”。
