STM32单片机应用实践|RS485协议介绍

时间:2023-11-09 理论教育 版权反馈
【摘要】:针对RS-232串口标准的局限性,人们又提出了RS-422、RS-485接口标准。图5.28RS485典型应用3.网络拓扑RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。图5.29RS-485总线网络拓扑结构4.编程RS485协议编程使用USART通信方式,只是不能同时收发数据,即半双工方式,在编程时发送、接收数据要考虑CS-485的配合使用。

STM32单片机应用实践|RS485协议介绍

针对RS-232串口标准的局限性,人们又提出了RS-422、RS-485接口标准。RS-485/422采用平衡发送和差分接收方式实现通信:发送端将串行口的TTL电平信号转换成差分信号A、B两路输出,经过线缆传输之后在接收端将差分信号还原成TTL电平信号。由于传输线通常使用双绞线,又是差分传输,因此有极强的抗共模干扰的能力,总线收发器灵敏度很高,可以检测到低至200mV的电压,故传输信号在千米之外都可以恢复。

1.传输速率与距离

RS-485的数据最高传输速率为10Mbps,最大的通信距离约为1219M,传输速率与传输距离成反比,在10Kb/s的传输速率下,才可以达到最大的通信距离。

但是因为RS-485常常要与PC机的RS-232口通信,所以实际上一般最高为115.2Kbps;又因为太高的速率会使RS-485传输距离减小,所以往往为9600bps左右或以下。

2.工作原理

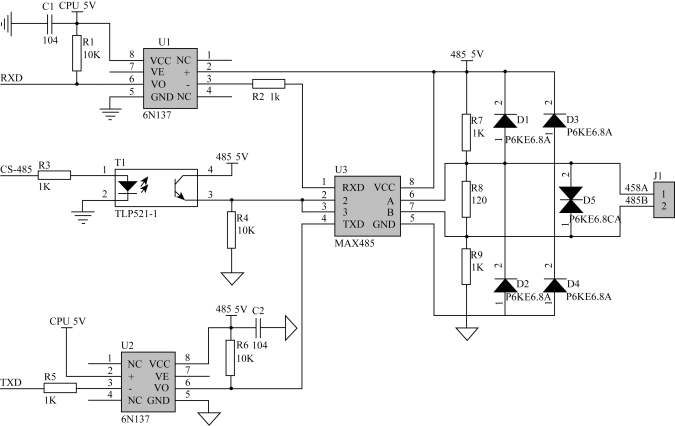

RS485典型应用如图5.28所示。

图示中6N137为高速光电耦合器,用于阻断信号源跟信号接收方的电气连接,这样可以有效地阻断电气干扰。TXD用于发送MCU的串口数据,RXD用于MCU接收来自通信线路上的数据。

CS-485用于控制发送和接收,保证在半双工方式下工作。

485A、485B为连接通信线。

(www.daowen.com)

图5.28 RS485典型应用

3.网络拓扑

RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。RS-485采用半双工工作方式,支持多点数据通信

RS-485总线网络拓扑一般采用终端匹配的总线型结构,即采用一条总线将各个节点串接起来,不支持环形或星型网络。如果需要使用星型结构,就必须使用485中继器或者485集线器。RS-485/422总线一般最大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,最大的可以支持到400个节点。RS-485总线网络拓扑结构如图5.29所示。

图5.29 RS-485总线网络拓扑结构

4.编程

RS485协议编程使用USART通信方式,只是不能同时收发数据,即半双工方式,在编程时发送、接收数据要考虑CS-485的配合使用。发送、接收编程详见USART及其应用章节的内容。
