SPI是Serial Peripheral interface的缩写，顾名思义，就是串行外围设备接口，是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，以及数字信号处理器和数字信号解码器之间。SPI是一种高速的、全双工、同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便。正是出于这种简单易用的特性，现在越来越多的芯片集成了这SPI特征

1.种通信协议

①3线全双工同步传输。

②8或16位传输帧格式选择。

③主或从操作，支持多主模式。

④8个主模式波特率预分频系数（最大为fPCLK/2）。

⑤主模式和从模式下均可以由软件或硬件进行NSS管理：主/从操作模式的动态改变。

⑥可编程的时钟极性和相位。

⑦可编程的数据顺序，MSB在前或LSB在前。

⑧可触发中断的专用发送和接收标志。

⑨SPI总线忙状态标志。

⑩支持可靠通信的硬件CRC。

⑪可触发中断的主模式故障、过载以及CRC错误标志。

⑫支持DMA功能的1字节发送和接收缓冲器：产生发送和接受请求。

2.SPI工作模式

SPI在通信中可作为从机，也可以作为主机，这取决于硬件设计和软件设置。

当器件作为主机时，使用一个IO引脚拉低相应从机的选择引脚（NSS），传输的起始由主机发送数据来启动，时钟（SCK）信号由主机产生。通过MOSI发送数据，同时通过MISO引脚接收从机发出的数据。

当器件作为从机时，传输在从机选择引脚（NSS）被主机拉低后开始，接收主机输出的时钟信号，在读取主机数据的同时通过MISO引脚输出数据。

3.SPI框图

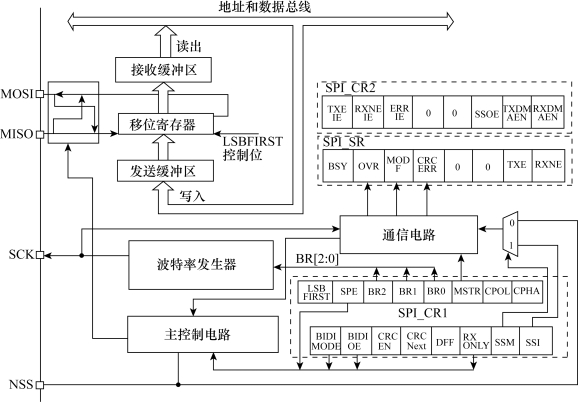

SPI框图如图5.22所示。

图5.22　SPI框图

通常SPI通过4个引脚与外部器件相连。

①MISO：主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。

②MOSI：主设备输出/从设备输入引脚。该引脚在主模式下发送数据，在从模式下接收数据。

③SCK：串口时钟，作为主设备的输出，从设备的输入。

④NSS：从设备选择。这是一个可选的引脚，用来选择主/从设备。它的功能是用来作为“片选引脚”，让主设备可以单独地与特定从设备通信，避免数据线上的冲突。从设备的NSS引脚可以由主设备的一个标准I/O引脚来驱动。

4.（NSS）输出管理

每个SPI的NSS可以输入，也可以输出。所谓输入，就是NSS的电平信号给自己；所谓输出，就是将NSS的电平信号发送出去，给从机。配置为输出还是不输出，我们可以通过SPI_CR2寄存器的SSOE位来实现。当SSOE=1时，并且SPI处于主模式控制时（MSTR=1），NSS就输出低电平，也就是拉低。因此，当其他SPI设备的NSS引脚与它相连，必然接收到低电平，则片选成功，都成为从设备了。

5.（NSS）输入管理

（1）NSS软件模式

①SPI主机。需要设置SPI_CR1寄存器的SSM=1和SSI=1，SSM=1是为了使能软件管理。NSS有内部和外部引脚。外部引脚留作他用（可以用来作为GPIO驱动从设备的片选信号）。内部NSS引脚电平则通过SPI_CRL寄存器的SSI位来驱动。SSI=1是为了使NSS内电平为高电平。为什么主设备的内部NSS电平要为1呢？

STM32手册上说，要保持MSTR=1和SPE=1，也就是说要保持主机模式。只有NSS接到高电平信号时，这两位才能保持置“1”。

②SPI从机。NSS引脚在完成字节传输之前必须连接到一个低电平信号。在软件模式下，则需要设置SPI_CR1寄存器的SSM=1（软件管理使能）和SSI=0。

（2）NSS硬件模式

对于主机，我们的NSS可以直接接到高电平；对于从机，NSS接低即可。

6.单主和单从应用

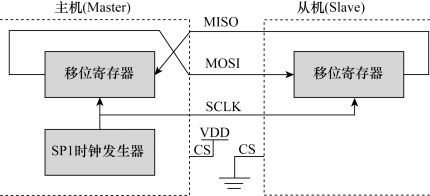

SPI内部结构简明图如图5.23所示。

图5.23　SPI内部结构简明图

从图中可以看出，主机和从机都有一个串行移位寄存器，主机通过向它的SPI串行寄存器写入一个字节来发起一次传输。寄存器通过MOSI信号线将字节传送给从机，从机也将自己的移位寄存器中的内容通过MISO信号线返回给主机。这样，两个移位寄存器中的内容就被交换。

外设的写操作和读操作是同步完成的。如果只进行写操作，主机只须忽略接收到的字节：反之，若主机要读取从机的一个字节，就必须发送一个空字节来引发从机的传输。

7.时钟信号的相位和极性(www.daowen.com)

SPI_CR寄存器的CPOL和CPHA位，能够组合成四种可能的时序关系。CPOL（时钟极性）位控制在没有数据传输时的时钟的空闲状态电平，此位对主模式和从模式下的设备都有效。如果CPOL被清“0”，SCK引脚在空闲状态保持低电平；如果CPOL被置“1”，SCK引脚在空闲状态保持高电平。如果CPHA（时钟相位）位被置“1”，SCK时钟的第二个边沿（CPOL位为“0”时就是下降沿，CPOL位为“1”时就是上升沿）进行数据位的采样，数据在第二个时钟边沿被锁存。如果CPHA位被清“0”，SCK时钟的第一边沿（CPOL位为“0”时就是下降沿，CPOL位为“1”时就是上升沿）进行数据位采样，数据在第一个时钟边沿被锁存。

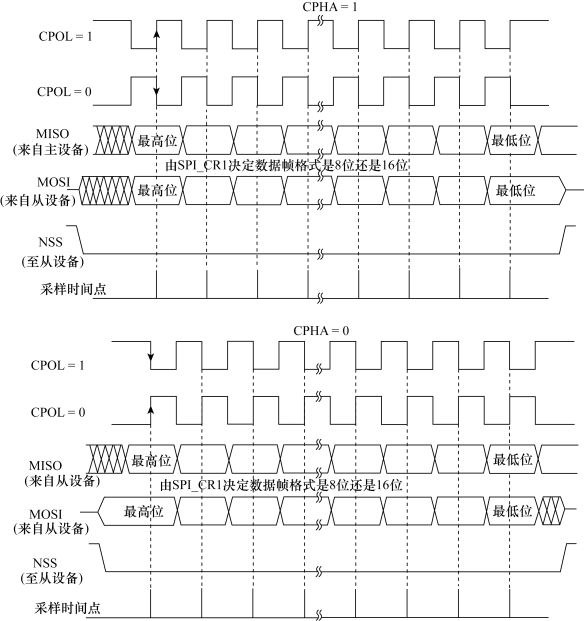

CPOL时钟极性和CPHA时钟相位的组合选择数据捕捉的时钟边沿。数据时钟时序图如图5.24所示。

图5.24　数据时钟时序图

8.数据帧格式

根据SPI_CR1寄存器中的LSBFIRST位，输出数据位时可以MSB在先，也可以LSB在先。根据SPI_CR1寄存器的DFF位，每个数据帧可以是8位或是16位。所选择的数据帧格式对发送或接收都有效。

9.SPI主从模式工作原理

配置SPI主模式的步骤如下所述。

①设置SPI_CR1寄存器的BR[2：0]位，来定义串行时钟波特率。

②选择CPOL和CPHA位，定义数据传输和串行时钟间的相位关系。

③设置DFF位来定义8或16位数据帧格式。

④配置SPI_CR1寄存器的LSBFIRST位定义帧格式。

如果NSS引脚需要工作在输入模式，硬件模式中在整个数据帧传输期间应把NSS引脚连接到高电平；在软件模式中，须设置SPI_CR1寄存器的SSM=1和SSI=1。如果NSS引脚工作在输出模式，则只须设置SSOE=1位。

⑤设置MSTR=1和SPE=1，只当NSS引脚被连到高电平，这些位才能保持置位。

配置SPI从模式的步骤如下所述。

①设置DFF位以定义数据帧格式为8位或16位。

②定义数据传输和串行时钟之间的相位关系。

③帧格式必须和主设备相同，MSB在前还是LSB在前，取决于SPI_CR1寄存器中的LSBFIRST位。

④硬件模式下，在完整的数据帧（8位或16位）发送过程中，NSS引脚必须为低电平。软件模式下，设置SPI_CR1寄存器中的SSM=1，SSI=0。

⑤MSTR=0位，设置SPE=1，使相应引脚工作于SPI模式下。

10.状态标志

应用程序通过3个状态标志可以完全监控SPI总线的状态。

（1）发送缓冲器空闲标志（TXE）

此标志为“1”时表明发送缓冲器为空，可以写下一个待发送的数据进入缓冲器中。当写入SPI_DR时，TXE标志被清除。

（2）接收缓冲器非空（RXNE）

此标志为“1”时表明在接收缓冲器中包含有效的接收数据。读SPI数据寄存器可以清除此标志。

（3）忙（Busy）标志

Busy标志由硬件设置与清除（写入此位无效果），此标志表明SPI通信层的状态。

11.SPI中断

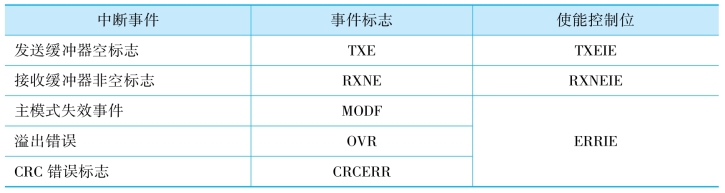

SPI中断请求如表5.5所示。

表5.5　SPI中断请求信息表

12.SPI编程

SPI总线的特征和总线协议，具体的编程实现方法有两种。

①SPI总线协议的软件模拟实现方法，根据SPI时序图来编写。

②具有SPI接口的MCU，使用SPI库函数的方法实现。

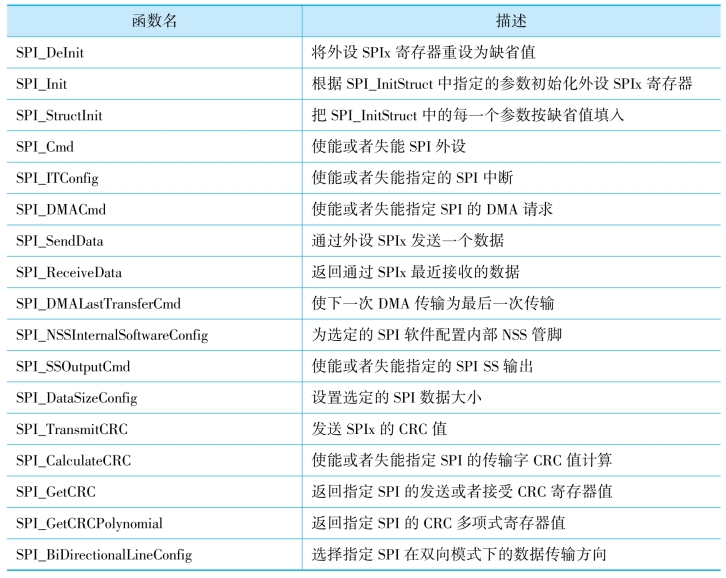

STM32F10x系列单片机SPI库函数保存在stm32f10x_spi.c文件中，头文件为stm32f10x_spi.h，定义的函数如表5.6所示。

表5.6　SPI库函数

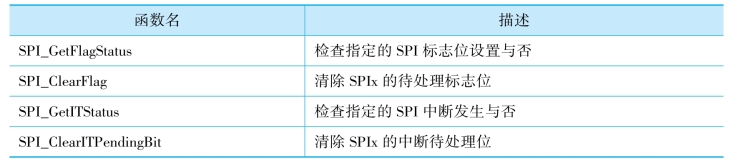

续表
