IWDG库函数为stm32f10x_iwdg.c，头文件为stm32f10x_iwdg.h。IWDG库函数包含如表4.15所示的函数。

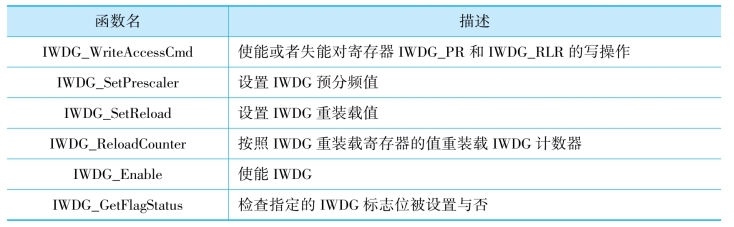

表4.15　IWDG库函数

使用IWDG的一般配置步骤如下。

（1）向IWDG_KR中写入0x5555：以取消IWDG_PR和IWDG_RLR的写保护，使后面可以操作这两个寄存器。

（2）设置IWDG_PR的值：设置看门狗的分频系数。

（3）设置IWDG_RLR的值：设置看门狗的重装载的值。

（4）向IWDG_KR中写入OxAAAA：以使STM32F103重新加载IWDG_RLR的值到看门狗计数器中。

（5）向IWDG_KR中写入OxCCCC：以启动STM32F107的看门狗。(www.daowen.com)

注意：IWDG有自己独立的时钟，所以不需要像其他外设那样另外开启时钟。

编程实例

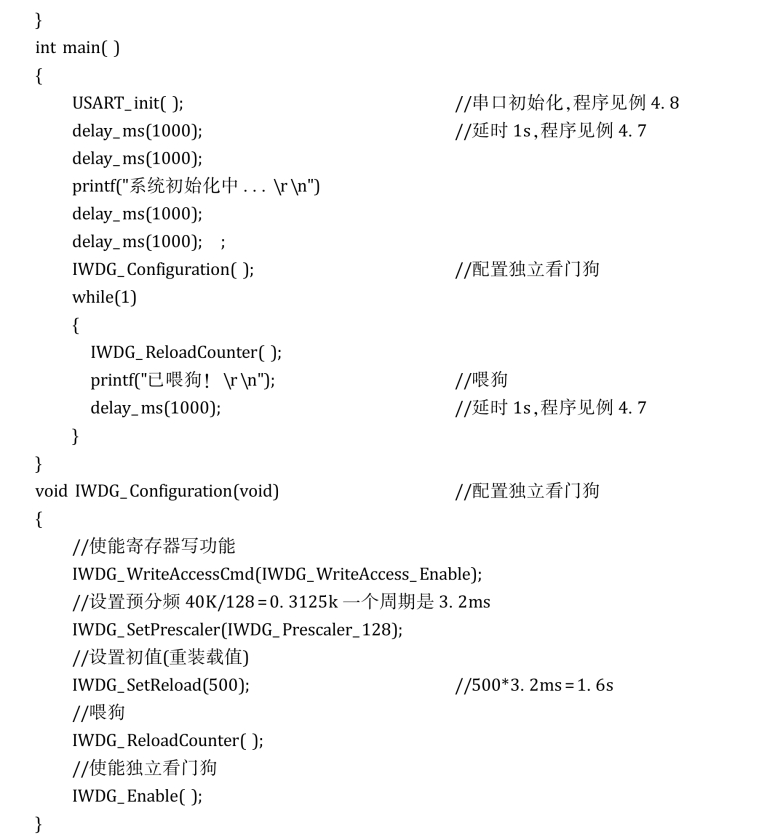

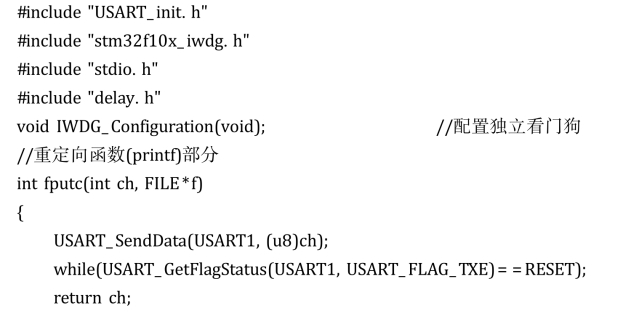

例4.13读下面的程序，分析看门狗使用的方法。

从程序可以看出，看门狗“喂狗”一般在while（1）循环体中，“喂狗”（重装载值）对应的时间必须大于while（1）循环体循环一次的时间，否则程序将被复位。

对于本例while（1）循环体循环一次的时间约为1s，“喂狗”（重装载值）对应的时间为1.6s。由于看门狗时钟不是很精确，设置重装载值时要留出一定的余量。

将while（1）循环体中IWDG_ReloadCounter（）；语句注释掉，比较两次运行结果。
