独立看门狗（IWDG）由专用的低速时钟（LSI）驱动，即使主时钟发生故障，它也仍然有效。最适合应用于那些需要看门狗作为一个在主程序之外、能够完全独立工作并且对时间精度要求较低的场合。

独立看门狗有独立的时钟，属于VDD供电区，其结构框图如图4.32所示。

由图4.32可知，独立看门狗主要由以下部件组成。

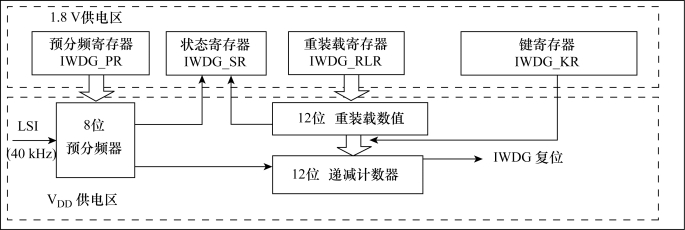

图4.32　独立看门狗结构框图

①预分频寄存器（IWDG_PR）及控制的8位预分频器：主要用于将专用的40 KHz的LSI时钟进行分频。

②状态寄存器（IWDG_SR）：用于指示分频值和重装载值的更新状态。

③重装载寄存器（IWDG_RLR）：用于配置看门狗计数器的重装载值。

④键寄存器（WDG_KR）：用于设置键值。特定的键值有特定的用途，例如OxCcCC表示启动看门狗，0xAAAA表示“喂狗”指令，0x5555表示解除写保护指令。

⑤12位递减计数器：用于递减计数，一旦计数至末尾0x000，就产生一个复位信号。(www.daowen.com)

看门狗的溢出时间由预分频寄存器和重装载寄存器共同决定的，计算公式为

式中，IWDG_PR（预分频寄存器）的取值范围4、8、16、32、64、128、256；

IWDG_RLR（重装载寄存器）的取值范围0～0xFFF。

看门狗的溢出时间如表4.14所示。

表4.14　看门狗的溢出时间表

注意：这些时间是按照40KHz时钟给出。实际上，MCU内部的RC频率会在30～60KHz之间变化。此外，即使RC振荡器的频率是精确的，确切的时序仍然依赖于APB接口时钟与RC振荡器时钟之间的相位差，因此总会有一个完整的RC周期是不确定的。
