1.主要特性

①可编程的预分频系数：分频系数最高为220。

②32位的可编程计数器，可用于较长时间段的测量。

③2个分离的时钟：用于APB1接口的PCLK1和RTC时钟（RTC时钟的频率必须小于PCLK1时钟频率的1/4以上）。

④可以选择以下三种RTC的时钟源：HSE时钟除以128；LSE振荡器时钟；LSI振荡器时钟。

⑤2个独立的复位类型：APB1接口由系统复位；RTC核心（预分频器、闹钟、计数器和分频器）只能由后备域复位。

⑥3个专门的可屏蔽中断：闹钟中断，用来产生一个软件可编程的闹钟中断；秒中断，用来产生一个可编程的周期性中断信号（最长可达1秒）；溢出中断，指示内部可编程计数器溢出并回转为0的状态。

2.RTC工作原理

在STM32F10xx中，RTC是挂载在APB1总线上的。但是这个APB1总线并不直接给RTC提供时钟源，它只是提供读写操作的，通过APB1接口可以访问RTC的相关寄存器（预分频值，计数器值，闹钟值）。而RTC的计数时钟源可以来自于以下三种。(www.daowen.com)

①HSE时钟除以128。

②LSE振荡器时钟。

③LSI振荡器时钟。

HSE来自于高速的外部时钟，精度较高；LSE为外部固定晶振产生（32.768KHz），一般用于RTC；LSI为内部RC振荡器（40KHz）产生，被用于RTC时钟或者独立看门狗时钟IWDGCLK。

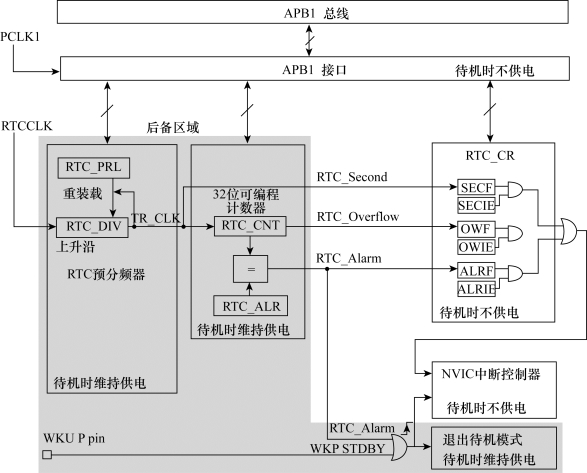

简化的RTC工作框图如图4.31所示。

图4.31　简化的RTC工作框图

RTC内核完全独立于APB1接口，软件通过APB1接口对RTC相关寄存器访问。但是相关寄存器只在RTC APB1时钟进行重新同步的RTC时钟的上升沿被更新。所以软件必须先等待寄存器同步标志位（RTC_CRL的RSF位）被硬件置1才读。
